技术摘要：
直径可调式脱粒滚筒属于农业机械；在滚筒轴的左、右端部上分别设置螺纹和轴向滑道槽，调节螺母、调节主动盘、左支撑座、左滑动座、过渡连接支撑座、右滑动座、右支撑座和调节随动盘从左至右依次套装在滚筒轴上，在左支撑座、过渡连接支撑座和右支撑座上分别固装伸缩式  全部
背景技术：
传统的脱粒滚筒，包括纹杆式脱粒滚筒、钉齿式脱粒滚筒、弓齿式脱粒滚筒均不能 实现滚筒直径的调节变化，即滚筒直径固定不变。在实际脱粒作业中，由于滚筒直径不可改 变，使得滚筒与脱粒凹板之间的脱粒间距是固定的，当被脱谷物的产量不同或喂入量不同 时，影响了脱粒质量，包括脱净率和籽粒破碎率等作业指标。作物产量低或喂入量少时，机 具作业效率下降，脱粒作业成本提高；作物产量高或喂入量大时，脱净率和籽粒回收率下 降，籽粒破碎率提高，造成籽粒损失。
技术实现要素：

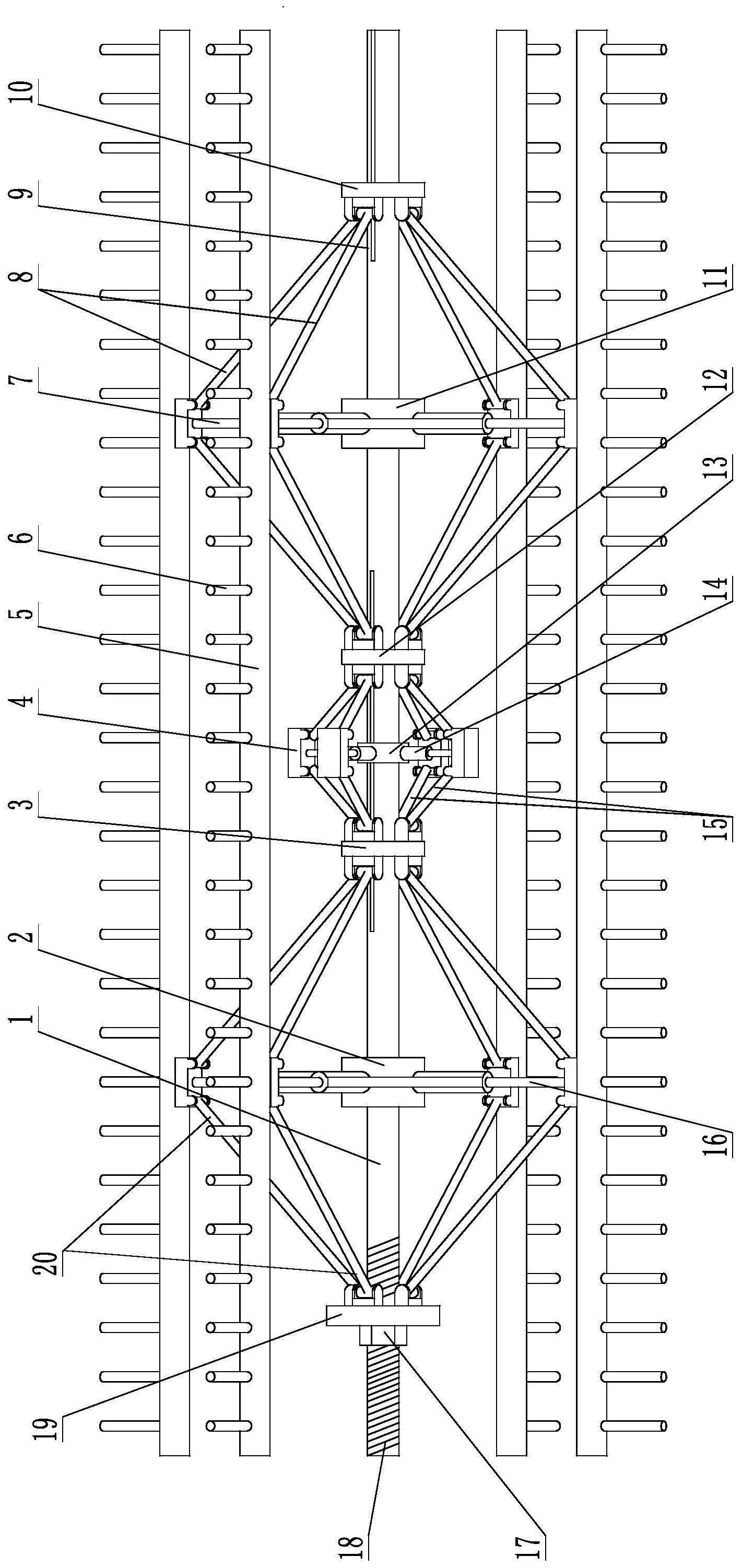

本发明创造的目的就是针对上述现有技术存在的问题，结合脱粒作业使用的实际 需求，设计一种直径可调式脱粒滚筒，达到适用能力强、作业质量好、作业效率高的目的。 本发明创造的目的是这样实现的:在滚筒轴的左端部和右端部上分别设置螺纹和 轴向滑道槽，在所述滚筒轴上从左至右依次套配安装调节螺母、调节主动盘、左支撑座、左 滑动座、过渡连接支撑座、右滑动座、右支撑座和调节随动盘，所述调节螺母与螺纹旋转配 合，调节螺母与调节主动盘呈径向和轴向锁定、周向可转动地连接，所述调节主动盘、左滑 动、右滑动座和调节随动盘在滚筒轴上呈径向和周向锁定、轴向可移动配合，所述左支撑 座、过渡连接支撑座及右支撑座固装在滚筒轴上；在所述左支撑座、过渡连接支撑座和右支 撑座上分别径向固定安装伸缩式左支撑杆、伸缩式支撑杆和伸缩式右支撑杆，在所述伸缩 式中支撑杆外端部上固装连接块；左连杆将齿座板分别与调节主动盘和左滑动座铰连接， 右连杆将齿座板分别与调节随动盘和右滑动座铰连接，中央连杆将连接块分别与左滑动座 和右滑动座铰连接；所述伸缩式左支撑杆和伸缩式右支撑杆的外端部分别与齿座板连接， 至此构成直径可调式脱粒滚筒。 本发明创造解决了传统的脱粒滚筒直径不可改变的技术缺陷，实现了脱粒滚筒直 径大小可根据被脱谷物的产量或喂入量进行调节，以改变脱粒滚筒与脱粒凹板之间的脱粒 间距，具有结构新颖、独特、合理、调节操作简易方便、适应能力强、作业效率高、脱粒质量好 的特点。 附图说明 图1是直径可调式脱粒滚筒结构示意图。 图中件号说明： 1、滚筒轴、2、左支撑座、3、左滑动座、4、连接块、5、齿座板、6、脱粒钉齿、7、伸缩式 右支撑杆、8、右连杆、9、轴向滑道槽、10、调节随动盘、11、右支撑座、12、右滑动座、13、过渡 连接支撑座、14、伸缩式中支撑杆、15、中央连杆、16、伸缩式左支撑杆、17、调节螺母、18、螺 3 CN 111602521 A 说　明　书 2/2 页 纹、19、调节主动盘、20、左连杆。
