技术摘要：
本发明提供一种防止患者坠床的感应报警器，包括壳体，壳体外表面设有发射装置和报警装置，壳体内部设有微处理器和电源，微处理器分别连接电源、发射装置和报警装置，电源分别连接发射装置和报警装置，微处理器通过Internet网络连接用户端，壳体连接调节杆一端，调节杆  全部
背景技术：
自20世纪90年代以来，我国加速进入了人口老龄化，人们步入老龄以后，容易患有 老年病。很多老龄患者运动功能退化，甚至产生肢体障碍，导致跌倒、坠床现象越来越普遍。 对于老年人来说，跌倒、坠床危害巨大，尤其是入院治疗阶段，需要陪护人员实时关注，避免 老年患者跌倒、坠床。 现代社会的人际竞争加剧，生活节奏加快，工作负担加重，致使陪护人员疲惫不 堪；不能时时关注老人动态，陪伴老人左右。 当老年患者自行下床时，容易出现跌倒的风险，当老年患者熟睡时，容易导致坠床 风险，造成不良后果。
技术实现要素：

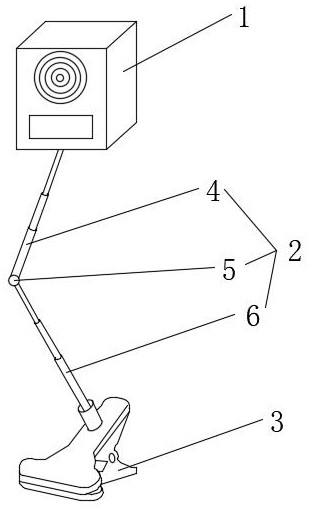

本发明要解决的问题是提供一种报警器，尤其是结构简单，操作方便，设有固定装 置，可固定到任一位置，设有调节装置，可多角度，多尺寸调节，可实时检测，远程监控，自动 化程度高，安全系数高的一种防止患者坠床的感应报警器。 为解决上述技术问题，本发明采用的技术方案是：一种防止患者坠床的感应报警 器，包括壳体，所述壳体外表面设有发射装置和报警装置，所述壳体内部设有微处理器和电 源，所述微处理器分别连接所述电源、所述发射装置和所述报警装置，所述电源分别连接所 述发射装置和所述报警装置，所述微处理器通过Internet网络连接用户端，所述壳体连接 调节杆一端，用以调节壳体位置，所述调节杆另一端连接固定装置，用以任一位置固定所述 壳体。 进一步的，所述固定装置为夹爪机构，所述夹爪机构包括第一夹爪和第二夹爪，所 述第一夹爪和所述第二夹爪呈X形铰接，所述第一夹爪顶部和所述第二夹爪顶部通过复位 弹簧连接，所述第一夹爪底部和所述第二夹爪底部分别设有防滑装置。 进一步的，所述固定装置为连接片，所述连接片两端设有连接耳，所述连接耳上设 有透孔，所述透孔为螺纹孔，所述螺纹孔内设有螺杆，通过螺杆与螺纹孔的配合，使所述连 接片形成封闭环。 进一步的，所述调节杆包括折叠上臂和折叠下臂，所述折叠上臂一端连接所述壳 体，所述折叠上臂另一端通过万向调节装置连接所述折叠下臂一端，所述折叠下臂另一端 连接所述固定装置，所述折叠上臂与所述折叠下臂均为多节伸缩杆。 进一步的，所述万向调节装置包括旋转球和旋转球支架，所述旋转球置于所述折 叠上臂端部，所述旋转球支架置于所述折叠下臂端部，所述旋转球支架上设有球孔，所述旋 转球置于所述球孔内，所述旋转球沿所述球孔转动，所述折叠上臂通过所述万向调节装置 任一位置固定。 3 CN 111583588 A 说　明　书 2/6 页 进一步的，所述多节伸缩杆包括第一节伸缩杆、第二节伸缩杆和第三节伸缩杆，所 述第一节伸缩杆置于所述第二节伸缩杆内，所述第一节伸缩杆的底部设有防止所述第一节 伸缩杆脱离所述第二节伸缩杆的第一限位装置，所述第二节伸缩杆置于所述第三节伸缩杆 内，所述第二节伸缩杆的底部设有防止所述第二节伸缩杆脱离所述第三节伸缩杆的第二限 位装置。 进一步的，所述第一限位装置包括第一垫片和第一挡片，所述第一垫片置于所述 第一节伸缩杆底部，所述第一挡片置于所述第二节伸缩杆顶部，所述第一挡片为环形圆片， 所述第一挡片中心位置设有第一空心圆，所述第一节伸缩杆置于所述第二节伸缩杆内，所 述第一节伸缩杆直径小于所述第一空心圆直径，所述第一垫片直径大于所述第一空心圆直 径，所述第一节伸缩杆顶部通过所述第一空心圆漏出所述第二节伸缩杆顶部。 进一步的，所述调节杆为碳素钢材质。 进一步的，所述报警装置为声光报警器。 进一步的，所述用户端为多个，可通过手机、PAD或电脑进行远程监控。 本发明具有的优点和积极效果是： 1、本发明通过固定装置将壳体固定到床头或床档上，通过调节杆，调节壳体方向，使发 射装置发出的红外光束与床体边缘平行，当老年患者坐起或下床时，触碰到红外光束，红外 传感器将信号发送给微处理器，微处理器将信号发送给报警装置，驱动报警装置报警，警示 陪床人员，防止患者发生跌倒或坠床，确保患者安全，有利于患者恢复。 2、本发明设有固定装置，可将壳体活动固定到所需位置，固定装置可以为夹爪结 构，也可以为连接片结构，结构简单，操作方便，生产成本低，移动方便，灵活度高。 3、本发明设置调节杆，可多角度调节壳体方向，根据所需限制范围，任意调节，应 用范围广，实用性强。调节杆可以为多节伸缩杆通过万向调节装置连接，多节伸缩杆可实现 调节杆长度方向的调节，万向调节装置可实现多节伸缩杆任意方位角度的调节，灵活性强， 覆盖范围广。 4、本发明可通过无线装置连接多个用户端，多用户可通过多用户端远程实时监测 患者状态，确保患者安全，有利于患者康复。 5、本发明可将电源设置为蓄电池，在壳体侧面设置充电口，可反复充电，循环使 用，节能环保。 6、本发明可多组同时使用，全方位确保患者安全，避免患者从床体任何一侧下床 跌倒或坠床，安全系数高。 附图说明 图1-图4是本发明实施例的整体结构示意图。 图5是本发明实施例的一种固定装置结构示意图。 图6是本发明实施例的另一种固定装置结构示意图。 图7是本发明实施例的折叠臂为多节伸缩杆时的结构示意图。 图8是本发明实施例的图7的限位装置结构示意图。 图9是本发明实施例的折叠臂之间连接的万向调节装置结构示意图。 图10是本发明实施例的工作原理图。 4 CN 111583588 A 说　明　书 3/6 页 图11是本发明实施例的报警装置电路图。 图中： 1、壳体             2、调节杆               3、固定装置 4、折叠上臂         5、万向调节装置         6、折叠下臂 7、发射装置         8、报警装置             9、微处理器 10、电源            11、床体                12、红外光束 13、第一夹爪        14、复位弹簧            15、第二夹爪 16、防滑装置        17、连接片              18、连接耳 19、螺杆            20、连接片              21、第一节伸缩杆 22、第一限位装置    23、第二节伸缩杆        24、第二限位装置 25、第三节伸缩杆    26、第一挡片            27、第一垫片 28、第一空心圆      29、旋转球支架          30、旋转球 31、球孔            32、用户端。
