技术摘要：
本发明公开了一种可调节液体气体并可重组线圈重复注液使用的防漏烟弹，包括烟弹外壳、导气管、进气口、导气管底座、线圈组、烟弹底座、液体通道柱和导电电极，棉体插槽与液体通道相连通，液体通道打开后进而湿润线圈组，在线圈组上的棉体吸附液体后传递至线圈处，线圈  全部
背景技术：
烟弹又名电子烟弹匣，主要功能为储存特定容量的电子烟烟液并供给在烟弹中的 发热蒸发组，透过与相形订制的电池杆连接后由双电极导电给予电力驱使线圈加热使得吸 附烟液的棉花蒸发烟雾，带出的烟雾中含有尼古丁成份进而取代香烟，目前现有的烟弹设 计，多数未考虑到使用前可能闲置的时间而产生漏液的问题，同时也缺乏气体流量控制的 设计。在漏液时会造成供货商与消费者之间的产品良率纠纷，在气体流量无法针对个人控 制节流时会造成单一设定无法适应全部消费者，对于风味自主化的使用者还需添购他型有 开口的烟弹重复注液，数次使用后却也无法更换消耗的线圈组。
技术实现要素：

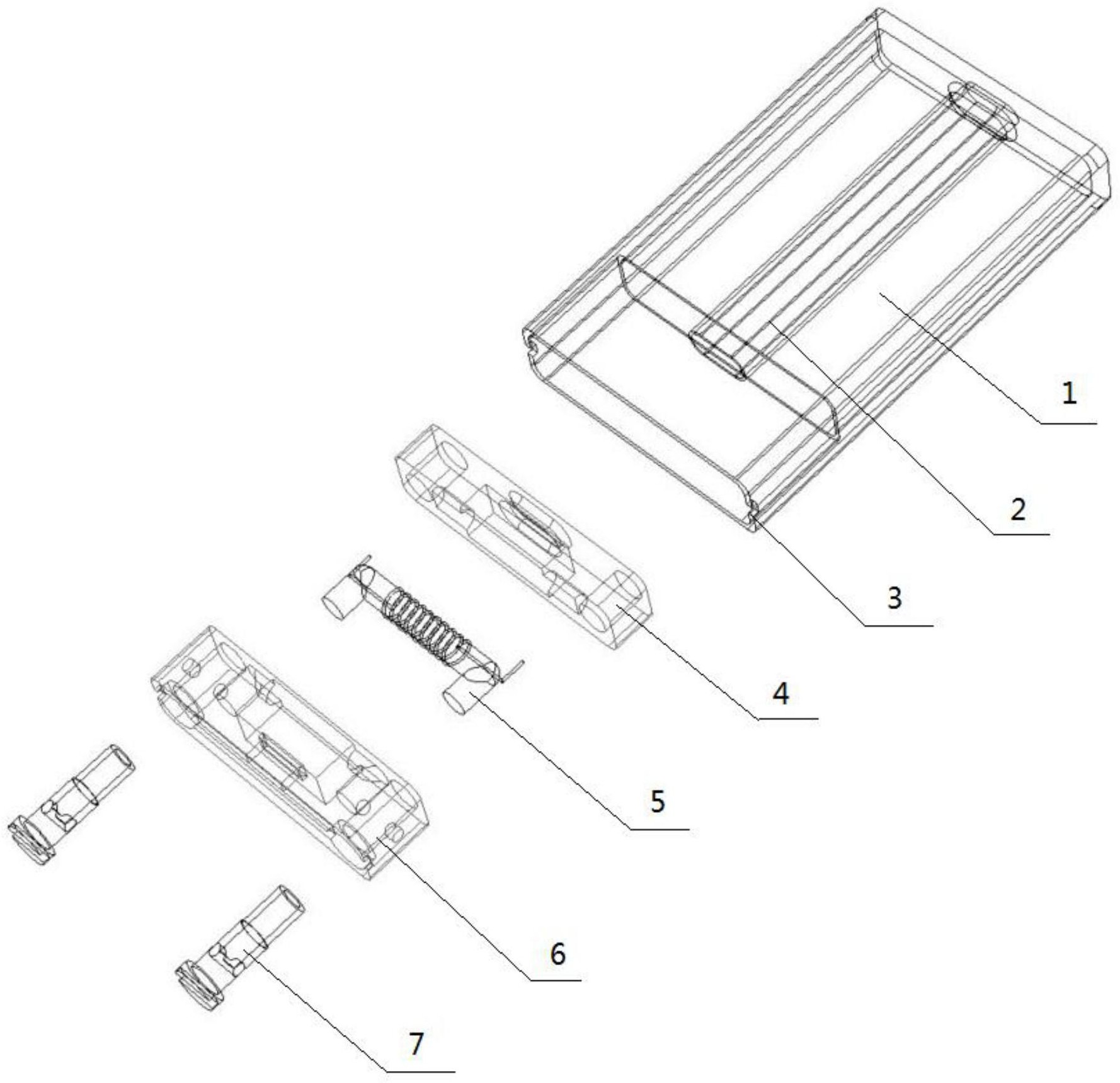

本发明的目的在于提供可调节液体气体并可重组线圈重复注液使用的防漏烟弹， 使用了简单的插销旋转结构设计并合并零件使得降低生产成本，可靠的烟液防漏并同时拥 有气流量调节的功能。使用者也可在使用过程之中随自己的意志随时将烟弹气体与液体流 量调整开闭。并且可自行拆卸烟弹线圈组重複注液使用，减少烟弹的消耗率，解决现有技术 中同时减低烟弹消耗量产生的环保问题。 为实现上述目的，本发明提供如下技术方案：可调节液体气体并可重组线圈重复 注液使用的防漏烟弹，包括烟弹外壳、导气管、进气口、导气管底座、线圈组、烟弹底座、液体 通道柱和导电电极，所述烟弹外壳的内部设有导气管，所述烟弹外壳的底端设有进气口，所 述导气管的底端设有导气管底座，所述导气管底座的下方设有线圈组，所述线圈组安装在 烟弹底座的内部，所述烟弹底座的下方设有液体通道柱，所述液体通道柱的内侧设有导电 电极； 所述导气管底座包括导气管衔接口、液体通道柱插槽、线圈组空槽和棉体置槽，所 述导气管衔接口的两侧设有液体通道柱插槽，所述导气管衔接口的下方设有线圈组空槽， 所述线圈组空槽的两侧设有棉体置槽； 所述烟弹底座包括液体通道柱插槽、棉体插槽、液体流向通道、气体流向通道、第 二线圈组空槽和空气通道，所述液体通道柱插槽的一侧设有棉体插槽，所述液体通道柱插 槽与棉体插槽之间设有液体流向通道，所述棉体插槽远离第液体通道柱插槽的一侧设有线 圈组空槽，所述线圈组空槽的下方设有空气通道，所述空气通道的下方设有气体流向通道； 所述液体通道柱包括液体导入口、液体通道、液体通道衔接口和气体通道槽，所述 液体导入口的下方设有液体通道，所述液体通道的下方设有液体通道衔接口，所述液体通 道衔接口的下方设有气体通道槽。 优选的，所述线圈组固定安装在烟弹底座的内部。 3 CN 111567889 A 说　明　书 2/4 页 优选的，所述气体通道槽的截面为不指定形状凹槽型通道。 优选的，所述导气管底座固定安装在烟弹外壳的内部。 与现有技术相比，本发明的有益效果如下： 本发明可调节液体气体并可重组线圈重复注液使用的防漏烟弹，通过将线圈组塞 入烟弹底座中，并将导气管底座与烟弹底座相连接，此时线圈组已在烟弹底座中，再将液体 通道柱插入烟弹底座并穿过导气管底座，将线圈组线圈尾部紧贴液体通道柱外侧管身达到 导电的效果，通过将液体通道柱推入第二零件插槽中并至底后，使得棉体插槽与液体通道 相连通，液体通道打开后进而湿润线圈组，在线圈组上的棉体吸附液体后传递至线圈处，线 圈发热使液体蒸发，将液体通道柱从烟弹底座中扣出，使得棉体插槽与液体通道之间的通 道关闭，达到封闭的效果并且在禁止时避免漏油，该烟弹结构设计简单，可以降低生产成 本，可靠的烟液防漏并同时拥有气流量调节的功能。使用者也可在使用过程之中随自己的 意志随时将烟弹气体与液体流量调整开闭。为减低烟弹消耗量产生的环保问题与使用者自 行组装线圈并可重复注油的问题，本本发明可重复拆装更换线圈与吸附棉体，也可重覆注 油使用。 附图说明 图1为本发明的结构分解图； 图2为本发明导气管底座的结构示意图； 图3为本发明烟弹底座的结构示意图； 图4为本发明液体通道柱的结构示意图； 图5为本发明的插拔式节流原型原理结构示意图； 图6为本发明的原型发展插拔式进化为旋转式节流的结构示意图。 图中：1、烟弹外壳；2、导气管；3、进气口；4、导气管底座；41、导气管衔接口；42、第 一零件插槽；43、线圈组空槽；44、棉体置槽；5、线圈组；6、烟弹底座；61、液体通道柱插槽； 62、棉体插槽；63、液体流向通道；64、气体流向通道；65、线圈组空槽；66、空气通道；7、液体 通道柱；71、液体导入口；72、液体通道；73、液体通道衔接口；74、气体通道槽；8、导电电极。
