技术摘要：

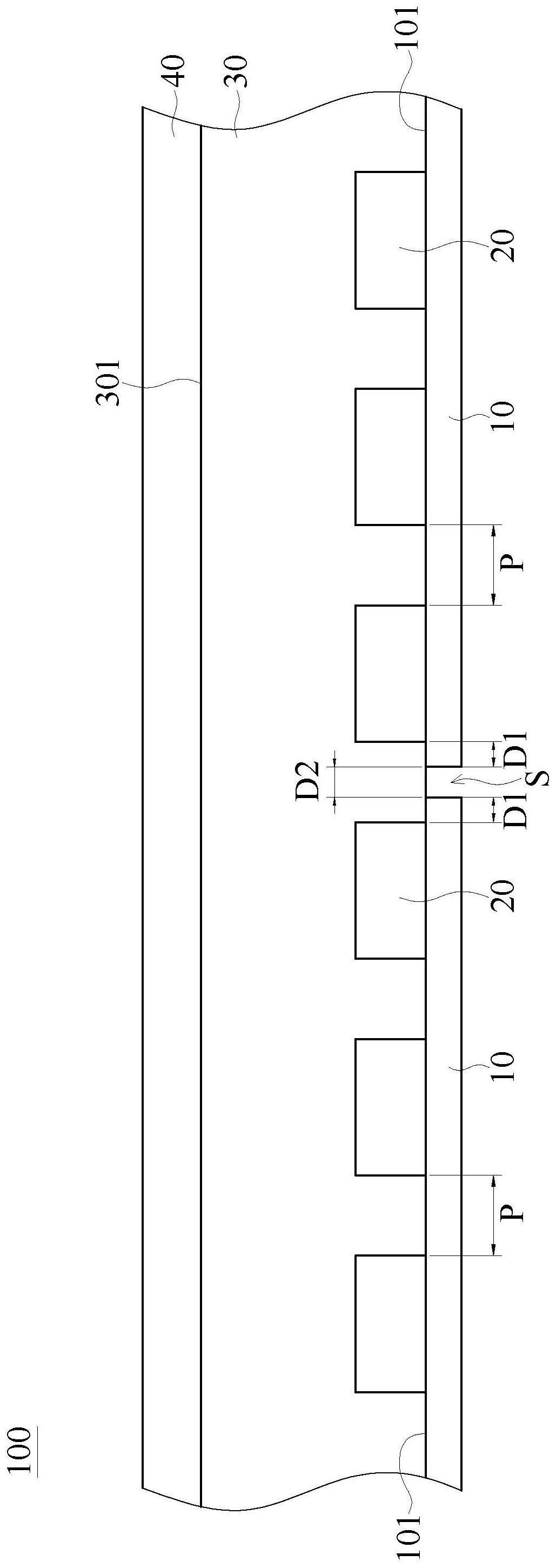

一种光源装置，包含并排设置的多个基板、透光结构及导光结构。彼此相邻的两个基板之间形成有连接缝，且各个基板设置有多个覆晶式发光芯片。透光结构一体成型地覆盖多个基板及多个覆晶式发光芯片，导光结构设置于透光结构相反于多个覆晶式发光芯片的一侧。多个覆晶式发  全部
背景技术：
现有的大尺寸光源装置，例如是广告牌、显示器面板等，碍于生产技术及生产良率 等限制，并无法直接制作出大尺寸的光源装置，而目前相关厂商的制作方式是利用固定构 件，将多个中尺寸或是小尺寸的光源装置相互连接，据以形成大尺寸的光源装置。然而，此 种拼接方式，于两个光源装置相互连拼接的位置，将容易形成有暗区，进而影响光源装置整 体出光的均匀性。
技术实现要素：
本发明的主要目的在于提供一种光源装置，用以改善现有技术中，利用拼接方式 组成的大尺寸光源装置，容易具有明显的暗区的问题。 为了实现上述目的，本发明提供一种光源装置，其包含：多个基板，多个所述基板 彼此并排设置，彼此相邻的两个所述基板之间形成有一连接缝；各个所述基板的一宽侧面 定义为一安装面；多个覆晶式发光芯片，其固定设置于多个所述基板的所述安装面；一透光 结构，其一体成型地设置于多个所述基板的所述安装面，且所述透光结构一并覆盖多个所 述覆晶式发光芯片及多个所述连接缝；所述透光结构相反于多个所述基板的一侧形成有一 出光面，而被所述透光结构所包覆的多个所述覆晶式发光芯片所发出的光束能通过所述透 光结构，一并由所述出光面向外射出；一导光结构，其设置于所述透光结构的所述出光面， 所述导光结构用以使通过所述出光面的光束均匀地向外射出；其中，任两个彼此相邻的所 述覆晶式发光芯片的间距相同。 优选地，所述导光结构包含有一荧光层、一扩散层及至少一棱镜层，所述荧光层贴 附于所述出光面，所述扩散层设置于所述荧光层相反于所述出光面的一侧，所述棱镜层设 置于所述扩散层相反于所述荧光层的一侧；所述透光结构为B级树脂或C级树脂，所述透光 结构中掺有扩散粒子，所述透光结构的厚度介于50微米至500微米之间。 优选地，所述导光结构包含有一扩散层及至少一棱镜层，所述扩散层贴附于所述 出光面设置，所述棱镜层设置于所述扩散层相反于所述出光面的一侧，且所述透光结构中 掺有荧光粉粒。 优选地，所述光源装置还包含有一第一辅助扩散层结构，所述第一辅助扩散层结 构位于所述透光结构及所述导光结构之间，所述第一辅助扩散层结构的厚度介于2微米至 300微米。 优选地，所述光源装置含包含有一第二辅助扩散层结构，所述第二辅助扩散层结 构位于所述透光结构及多个所述覆晶式发光芯片之间，所述第二辅助扩散层结构的厚度介 于2微米至300微米。 优选地，所述透光结构为B级树脂或C级树脂，部分的所述透光结构填充于各个所 4 CN 111584466 A 说　明　书 2/7 页 述连接缝中。 优选地，所述光源装置还包含有至少一遮光结构，其设置于各个所述基板相反于 所述安装面的一侧，所述遮光结构对应遮蔽多个所述连接缝，所述遮光结构能避免光束通 过各个所述连接缝向各个所基板相反于所述安装面的一侧射出。 优选地，所述光源装置还包含有一半反射层结构，所述半反射层结构设置于所述 透光结构及多个所述覆晶式发光芯片之间；各个所述覆晶式发光芯片相反于其所对应的基 板的安装面的一侧定义为一顶发光面，各个所述覆晶式发光芯片的其余发光面则定义为一 环发光面；由各个所述覆晶式发光芯片的所述顶发光面所发出的部分光束能直接通过覆盖 于其上的所述半反射层结构，而由各个所述覆晶式发光芯片的所述顶发光面所发出的另一 部分光束则能被覆盖于其上的所述半反射层结构反射。 优选地，所述光源装置还包含有一半反射层结构，所述半反射层结构设置于所述 透光结构及多个所述覆晶式发光芯片之间；各个所述覆晶式发光芯片相反于其所对应的基 板的安装面的一侧定义为一顶发光面，各个所述覆晶式发光芯片的其余发光面则定义为一 环发光面；由各个所述覆晶式发光芯片的所述顶发光面所发出的部分光束能直接通过覆盖 于其上的所述半反射层结构，而由各个所述覆晶式发光芯片的所述顶发光面所发出的另一 部分光束则能被覆盖于其上的所述半反射层结构反射。 优选地，各个所述连接缝中设置有一辅助连接件，所述辅助连接件能阻挡各个所 述覆晶式发光芯片所发出的光束，通过各个所述连接缝，而向相反于各个所述基板的所述 安装面的一侧射出。 本发明的有益效果可以在于：由于本发明的光源装置的透光结构是一体成型地设 置于多个覆晶式发光芯片及多个基板上，因此，多个覆晶式发光芯片所发出的光束，将可以 通过同一透光结构及导光结构，而均匀地向外射出，借此可大幅改善现有利用拼接方式所 组成的大尺寸光源装置容易具有暗区的问题。 附图说明 图1为本发明的光源装置的第一实施例的俯视示意图。 图2为本发明的光源装置的第一实施例的局部侧视示意图。 图3～图5为本发明的光源装置的第一实施例的变化形式的局部侧视示意图。 图6为本发明的光源装置的第二实施例的局部侧视示意图。 图7为本发明的光源装置的第三实施例的局部侧视示意图。 图8为本发明的光源装置的第四实施例的局部侧视示意图。 图9为本发明的光源装置的第五实施例的局部侧视示意图。 图10为本发明的光源装置的第六实施例的局部侧视示意图。 图11为本发明的光源装置的第七实施例的局部侧视示意图。 图12为本发明的光源装置的第八实施例的局部侧视示意图。 图13为本发明的光源装置的第八实施例的制作过程示意图。 图14为本发明的光源装置的第九实施例的局部侧视示意图。 5 CN 111584466 A 说　明　书 3/7 页
