技术摘要：
本发明涉及一种防雷接闪杆检测连接装置、系统及方法，连接装置包括套筒、连接机构；套筒用于套接并固定在接闪杆上，连接机构包括导电件、用于驱动导电件运动的电机，电机具有与导电件导电连接的电刷，电刷用于与测试线导电连接，测试线地面端与接地电阻测试仪连接；导  全部
背景技术：
为了防范雷击造成的损害，通常会在建筑物或构筑物上安装雷电防护设施。为了 确保雷电防护设施长期有效工作，需要定期对雷电防护设施进行专业的检测。传统的防雷 检测工作多采用人工携带测试线的方式来完成，即由检测人员携带测试线在建筑物顶部对 建筑物的雷电防护设施，例如屋顶避雷带、接闪杆等进行防雷检测。该检测方法无法针对高 危位置进行检测，且检测过程操作繁琐、危险性高、检测效率低、检测人员劳动强度大，耗费 了大量的人力物力。 为了解决上述问题，业界开始采用无人机携带测试线的方式来进行接闪杆等防雷 设施的防雷检测。通过无人机搭载测试线进行防雷检测可大幅提高检测效率、降低人力成 本和工作强度、提高安全系数。但是目前基于无人机的防雷检测设备仍存在如下问题：检测 过程中需要使检测部件，例如测试线的检测端与接闪杆处于连接状态，对于测试线检测端 与接闪杆之间的连接，只能在无人机飞到大概的位置后，通过磁吸方式使测试线检测端吸 紧在防雷设施上，如接闪杆，然而采用磁吸的连接方式测试线与接闪杆之间的连接不牢靠、 易产生松脱、虚接、对接闪杆的材质也有固定要求，从而影响接闪杆防雷检测的有效性。
技术实现要素：

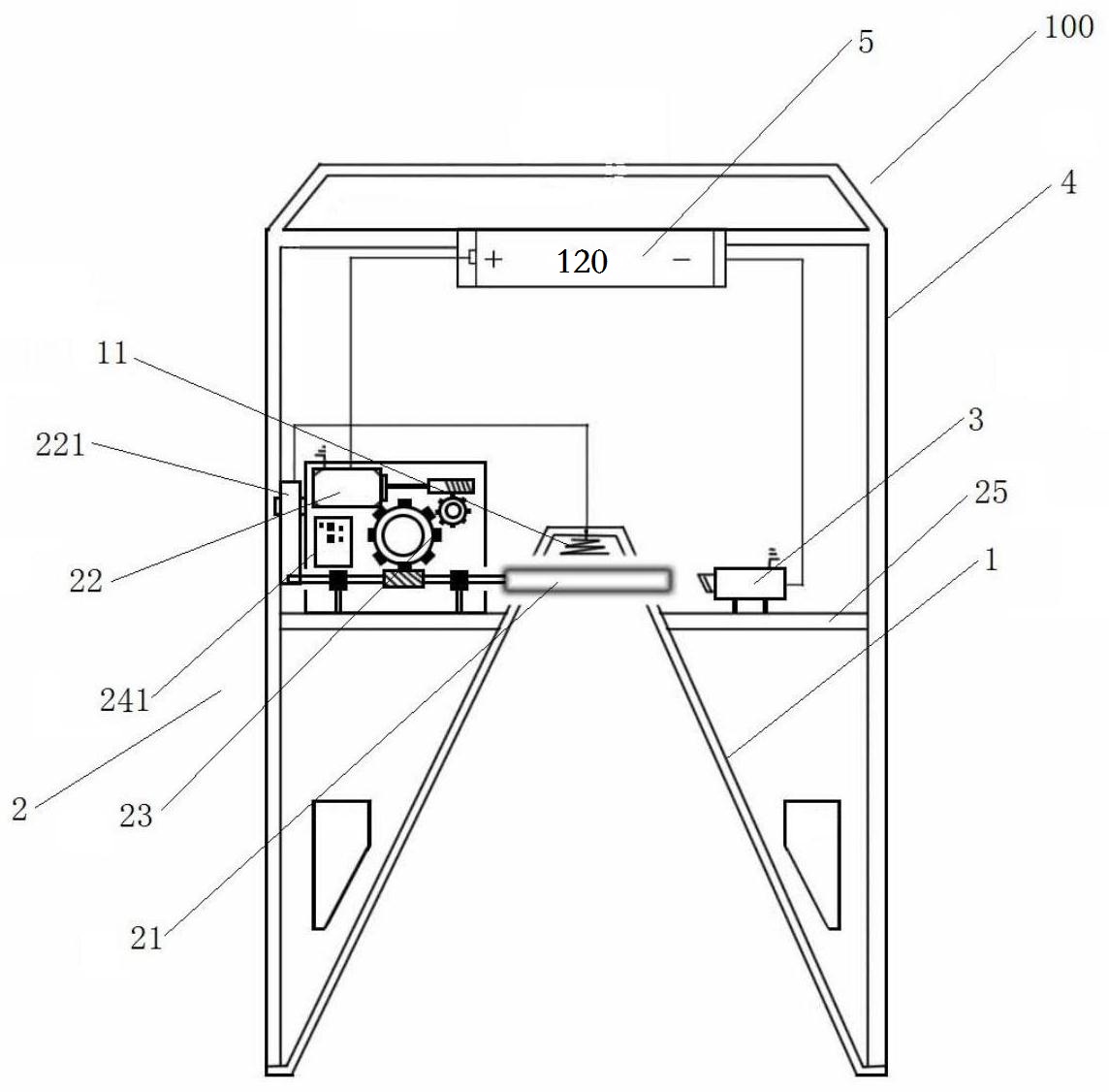

本发明的目的在于提供一种防雷接闪杆检测连接装置，以及提供一种基于无人机 的防雷接闪杆检测连接系统、连接方法，以解决目前现有接闪杆防雷检测中检测部件与接 闪杆之间的连接不牢靠的技术问题。 本发明所解决的技术问题可以采取以下方案来实现： 一种防雷接闪杆检测连接装置，其特征在于：所述连接装置包括套筒、与所述套筒 连接的连接机构；所述套筒用于套接并固定在所述接闪杆上，所述连接机构包括导电件、用 于驱动所述导电件运动的电机，所述电机具有与所述导电件导电连接的电刷，所述电刷用 于与测试线导电连接；所述导电件的部分或者全部设置于所述套筒内部，所述导电件位于 所述套筒内部的部分能够与接闪杆连接，所述导电件在运动时能够除去接闪杆表面与其连 接部分的绝缘层，所述导电件能够与接闪杆导电连接。 进一步的：所述套筒呈锥形漏斗状，其直径从上至下逐渐增大。 进一步的：所述套筒的上端封闭，该封闭端的内表面安装有弹簧；所述套筒套接于 所述接闪杆顶端时，所述弹簧被压缩于所述套筒封闭端与接闪杆之间。 进一步的：所述导电件为钢锉，所述电机的输出端通过减速器与所述钢锉相连，所 述电机能够通过减速器驱动所述钢锉以自身轴线为转轴转动，所述套筒上具有开口，所述 钢锉的部分或者全部锉面通过该开口伸入所述套筒内部，当所述套筒套接在所述接闪杆上 4 CN 111596102 A 说　明　书 2/6 页 时，所述钢锉在转动时能够锉除接闪杆表面的绝缘层，且所述钢锉能够与接闪杆导电连接。 进一步的：所述连接机构还包括远程遥控机构，所述远程遥控机构用于远程操控 所述电机的启动与关闭；所述远程遥控机构包括控制器及与所述控制器信号连接的遥控 器，所述控制器与所述套筒连接且所述控制器与所述电机线路连接，所述控制器根据接收 到的遥控器发送的控制信号控制所述电机的启动与关闭。 进一步的：所述连接机构还包括固定平台，所述固定平台固定连接在所述套筒的 外表面，所述电机、所述减速器及所述控制器安装在所述固定平台上。 进一步的：所述套筒、所述减速器均为塑料绝缘材质。 进一步的：所述连接装置还包括远程监控机构，所述远程监控机构包括图像采集 部件，所述图像采集部件用于采集所述导电件与接闪杆连接处的图像。 本发明的另一方面提供一种基于无人机的防雷接闪杆检测连接系统，其特征在 于：所述连接系统包括上述的防雷接闪杆检测连接装置、测试线、无人机； 所述无人机用于携带所述测试线及所述防雷接闪杆检测连接装置飞行至接闪杆， 使所述防雷接闪杆检测连接装置的套筒套接并固定于接闪杆上； 所述测试线的测试端与所述无人机相连且该测试端与所述防雷接闪杆检测连接 装置电机的电刷导电连接，所述测试线的地面端则用于与接地电阻测试仪相连； 连接时，通过所述无人机将套筒套接固定在接闪杆上，所述防雷接闪杆检测连接 装置的导电件在电机的驱动下运动从而去除接闪杆表面的绝缘层，所述导电件与接闪杆导 电连接。 本发明的再一方面提供一种基于上述的连接系统的防雷接闪杆检测连接方法，其 特征在于：包括如下步骤： 无人机携带所述测试线及所述防雷接闪杆检测连接装置飞行至接闪杆； 无人机将套筒套接固定在接闪杆上； 电机驱动导电件运动从而去除接闪杆表面与其连接部分的绝缘层； 导电件与接闪杆之间导电连接。 本发明的防雷接闪杆检测连接装置具有套筒及连接机构，使用时由连接系统的无 人机搭载该连接装置及测试线飞至接闪杆旁，将套筒套在接闪杆上之后，连接机构的导电 件在去除接闪杆与其连接部分的锈蚀、防腐防锈绝缘漆等绝缘层后，便可和接闪杆形成有 效连接，由于导电件还与电机的电刷导电连接，而电刷又用于与测试线导电连接，测试线的 地面端与接地电阻测试仪相连，这样通过该防雷接闪杆检测连接装置、连接系统及连接方 法就可以实现接地电阻测试仪等地面检测设备与处于高空的防雷接闪杆之间的有效连接， 从而实现接闪杆良好的电气通路测试。由于检测过程中套筒始终套在接闪杆上，连接在套 筒上的连接机构能够始终和接闪杆形成牢靠、有效的连接，而该连接机构在测试过程中又 和测试线导电连接，在使用无人机对接闪杆进行防雷检测时，通过该连接装置、连接系统能 够使接闪杆与接地电阻测试仪等检测仪器之间形成的连接更为牢靠，检测过程中测试线与 接闪杆之间不易虚接，从而使接闪杆的防雷检测更为高效。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 5 CN 111596102 A 说　明　书 3/6 页 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于 本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他 的附图。 图1是本发明实施例一防雷接闪杆检测连接装置的结构示意图； 图2是本发明实施例一防雷接闪杆检测连接装置的结构框图； 图3是本发明实施例二基于无人机的防雷接闪杆检测连接系统的结构示意图； 图4是本发明实施例二基于无人机的防雷接闪杆检测连接系统的结构框图； 主要标件与标号： 防雷接闪杆检测连接装置：100 套筒：1；弹簧：11； 连接机构：2；导电件：21；电机：22；电刷：221；减速器：23；控制器：241；遥控器： 242；固定平台：25； 远程监控机构：3； 外罩：4； 电池：5； 接闪杆：200；测试线：300；无人机：400；接地电阻测试仪：500；地面控制端：600。
