技术摘要：
本发明公开了一种带有自纠偏功能的工业纺织绕辊，包括纺织操作台，所述纺织操作台的下表面固定连接有支撑腿，所述支撑腿的表面固定连接有固定杆，所述纺织操作台的下表面设置有绕辊电动机，所述纺织操作台的上表面固定连接有纺织机箱，所述纺织机箱的正面分别设置有控  全部
背景技术：
纺织工业是将天然纤维和化学纤维加工成各种纱、丝、线、带、织物及其染整制品 的工业部门。按纺织对象可分为棉纺织工业、麻纺织工业、毛纺织工业、丝纺织工业、化学纤 维纺织工业等。按生产工艺过程可分为纺纱工业、织布工业、印染工业、针织工业、纺织品复 制工业等。纺织工业是轻工业的重要工业部门之一，与重工业比，它具有投资少、资金周转 快、建设周期短、容纳就业人数多等特点。 当前，在纺织布料绕辊的过程中，尤其是一些纺织布的缠绕，容易产生跑偏现象， 从而导致布料缠绕呈锥状，即便是进行调整，由于高速缠绕，导致绕辊后的布料端面不平， 影响码垛。 因此，我们提供一种带有自纠偏功能的工业纺织绕辊。
技术实现要素：

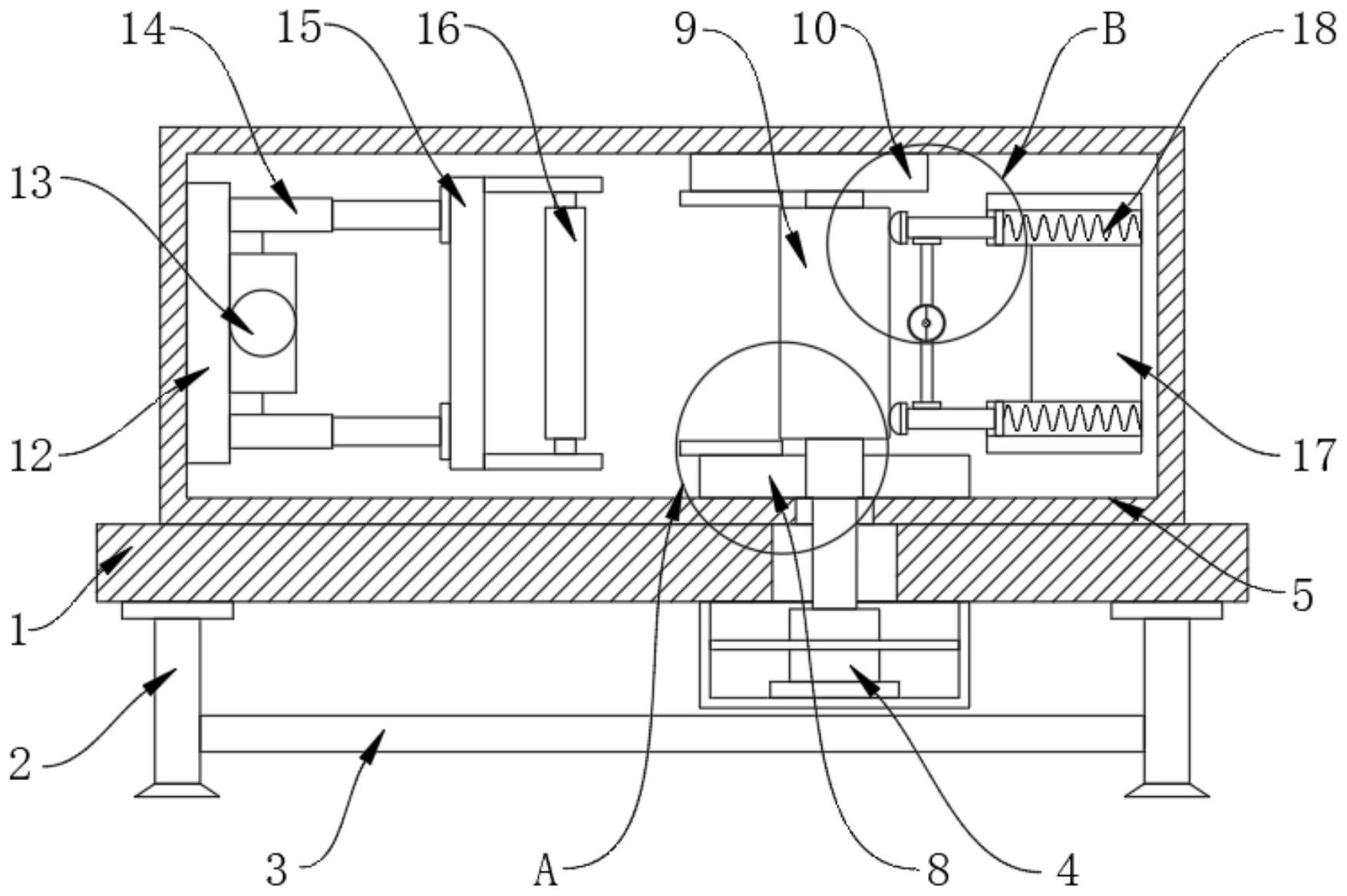

本发明的目的在于提供一种带有自纠偏功能的工业纺织绕辊，以解决上述背景技 术中提出的问题。 为实现上述目的，本发明提供如下技术方案：一种带有自纠偏功能的工业纺织绕 辊，包括纺织操作台，所述纺织操作台的下表面固定连接有支撑腿，所述支撑腿的表面固定 连接有固定杆，所述纺织操作台的下表面设置有绕辊电动机，所述纺织操作台的上表面固 定连接有纺织机箱，所述纺织机箱的正面分别设置有控制面板和观察窗，所述纺织机箱的 内底壁固定连接有第一固定板，所述第一固定板的上表面设置有纺织绕布辊，所述纺织绕 布辊远离第一固定板的一端设置有第二固定板，所述第一固定板的上表面固定连接有布料 限位板； 所述纺织机箱的左内壁固定连接有伸缩固定板，所述伸缩固定板的侧面设置有伸缩控 制器，所述伸缩固定板的侧面固定连接有电动伸缩杆，所述电动伸缩杆的伸缩端固定连接 有匚型固定架，所述匚型固定架的内壁设置有纠偏辊，所述纺织机箱的右内壁固定连接有 预警箱，所述预警箱的内部设置有伸缩弹簧，所述预警箱的侧面设置有抵触杆，所述抵触杆 远离预警箱的一端设置有测平器，所述抵触杆的上表面固定连接有连接杆，所述连接杆的 顶端设置有触发开关，所述纺织操作台的上表面固定连接有固定盘，所述固定盘的上表面 固定连接有固定竖杆，所述固定竖杆的表面套设有转动盘。 优选的，所述支撑腿的数量为四根，四根所述支撑腿分别固定连接在纺织操作台 下表面的四角，所述固定杆的数量为四根，四根所述固定杆分别固定连接在四根支撑腿之 间，所述纺织操作台的下表面固定连接有用于固定绕辊电动机的电动机框架，所述纺织操 作台的下表面和纺织机箱的下表面均开设有与绕辊电动机输出轴相适配的通孔，所述绕辊 电动机的输出轴通过通孔并延伸至纺织机箱的内部。 4 CN 111606109 A 说　明　书 2/4 页 优选的，所述纺织机箱的正面通过合页活动连接有开合门，所述控制面板的正面 设置有控制按钮，所述控制面板的内部设置有控制器，所述观察窗的材质为钢化玻璃。 优选的，所述第一固定板的上表面开设有与纺织绕布辊的转轴相适配的通孔，所 述纺织绕布辊的转轴通过通孔与绕辊电动机的输出轴固定连接，所述第二固定板的下表面 设置有与纺织绕布辊转轴相适配的转动轴承，所述纺织绕布辊通过转动轴承活动连接在第 一固定板和第二固定板之间。 优选的，所述布料限位板的数量为两块，两块所述布料限位板分别固定连接在第 一固定板和第二固定板的相对面，且两块布料限位板位于纺织绕布辊的上下两端。 优选的，所述伸缩控制器与控制面板耦合连接，所述电动伸缩杆与伸缩控制器耦 合连接，所述电动伸缩杆的数量为两个，两个所述电动伸缩杆均固定连接在伸缩固定板和 匚型固定架之间，所述匚型固定架的上下内壁设置有用于纠偏辊转动用的转动轴承。 优选的，所述预警箱的内部设置有用于伸缩弹簧伸缩用的伸缩舱，所述伸缩弹簧 的数量为两个，两个所述伸缩弹簧均设置在预警箱的伸缩舱内，所述预警箱的侧面开设有 与抵触杆相适配的通孔，所述抵触杆的数量为两根，两根所述抵触杆通过通孔与两个伸缩 弹簧固定连接。 优选的，所述测平器的数量为两个，两个所述测平器分别固定连接在两根抵触杆 的顶端，所述连接杆的数量为两根，两根所述连接杆分别固定连接在两根抵触杆的相对面。 优选的，所述触发开关的上下表面均开设有与两根连接杆相适配的通孔，所述触 发开关的内部设置有转动触发元件，所述转动触发元件与伸缩控制器耦合连接，所述纺织 机箱的背面开设有用于输送纺织布的槽口。 有益效果 本发明提供了一种带有自纠偏功能的工业纺织绕辊，具备以下有益效果： 1．该带有自纠偏功能的工业纺织绕辊，通过设置绕辊电动机，能够转动带动纺织绕布 辊转动，便于对纺织布料进行绕辊，通过设置布料限位板，能够限制纺织绕布辊的绕布范 围，防止纺织布料在缠绕纺织绕布辊时跑偏，从而达到在对纺织布料进行绕辊时，能够防止 布料跑偏的效果。 2．该带有自纠偏功能的工业纺织绕辊，通过设置测平器，能够测量纺织绕布辊上 的纺织布料是否缠绕平整，通过设置触发开关，能够启动伸缩控制器，通过设置伸缩控制器 和电动伸缩杆，能够带动纠偏辊回拉，便于对纺织绕布辊上不平整的纺织布料进行复位，重 新进行缠绕，从而达到在纺织布料绕辊跑偏时能够进行纠正的效果。 附图说明 图1为本发明正剖结构示意图； 图2为本发明正视结构示意图； 图3为本发明侧视结构示意图； 图4为本发明图1中A处放大结构示意图； 图5为本发明图1中B处放大结构示意图。 图中：1纺织操作台、2支撑腿、3固定杆、4绕辊电动机、5纺织机箱、6控制面板、7观 察窗、8第一固定板、9纺织绕布辊、10第二固定板、11布料限位板、12伸缩固定板、13伸缩控 5 CN 111606109 A 说　明　书 3/4 页 制器、14电动伸缩杆、15匚型固定架、16纠偏辊、17预警箱、18伸缩弹簧、19抵触杆、20测平 器、21连接杆、22触发开关、23固定盘、24固定竖杆、25转动盘。
