一种薄荷油制造用薄荷原料筛选装置


技术摘要:
本发明涉及薄荷油制造技术领域,具体涉及一种薄荷油制造用薄荷原料筛选装置,包括筛选桶,所述筛选桶的顶端设置有桶盖,所述桶盖的顶端一侧设置有加料斗,所述桶盖的底端中心处设置有安装杆,所述安装杆的一侧设置有连接板,所述连接板的底端一侧设置有电动推杆,且电  全部
背景技术:
薄荷脑是一种化学药剂,薄荷脑系由薄荷的叶和茎中所提取,白色晶体,分子式 C10H20O,为薄荷和欧薄荷精油中的主要成分。在世界上,印度是主要的天然薄荷生产国。薄 荷脑和消旋薄荷脑均可用作牙膏、香水、饮料和糖果等的赋香剂。 经检索,公开号为CN109092669A的专利,公开了一种中药粉筛选装置,它包括主机 座,所述主机座的顶部圆周通过螺栓连接有三个安装板一,三个所述安装板一的顶部均通 过螺栓连接有液压杆,三个所述液压杆的顶部均通过螺栓连接有安装板二,三个所述安装 板二的顶部均通过螺栓连接有同一个底罐。 但是上述专利在实际使用时,其刮料板的设计位置固定,不可改变,不能根据实际 需求调整刮层厚度,且筛网容易发生堵塞,不方便清理。
技术实现要素:

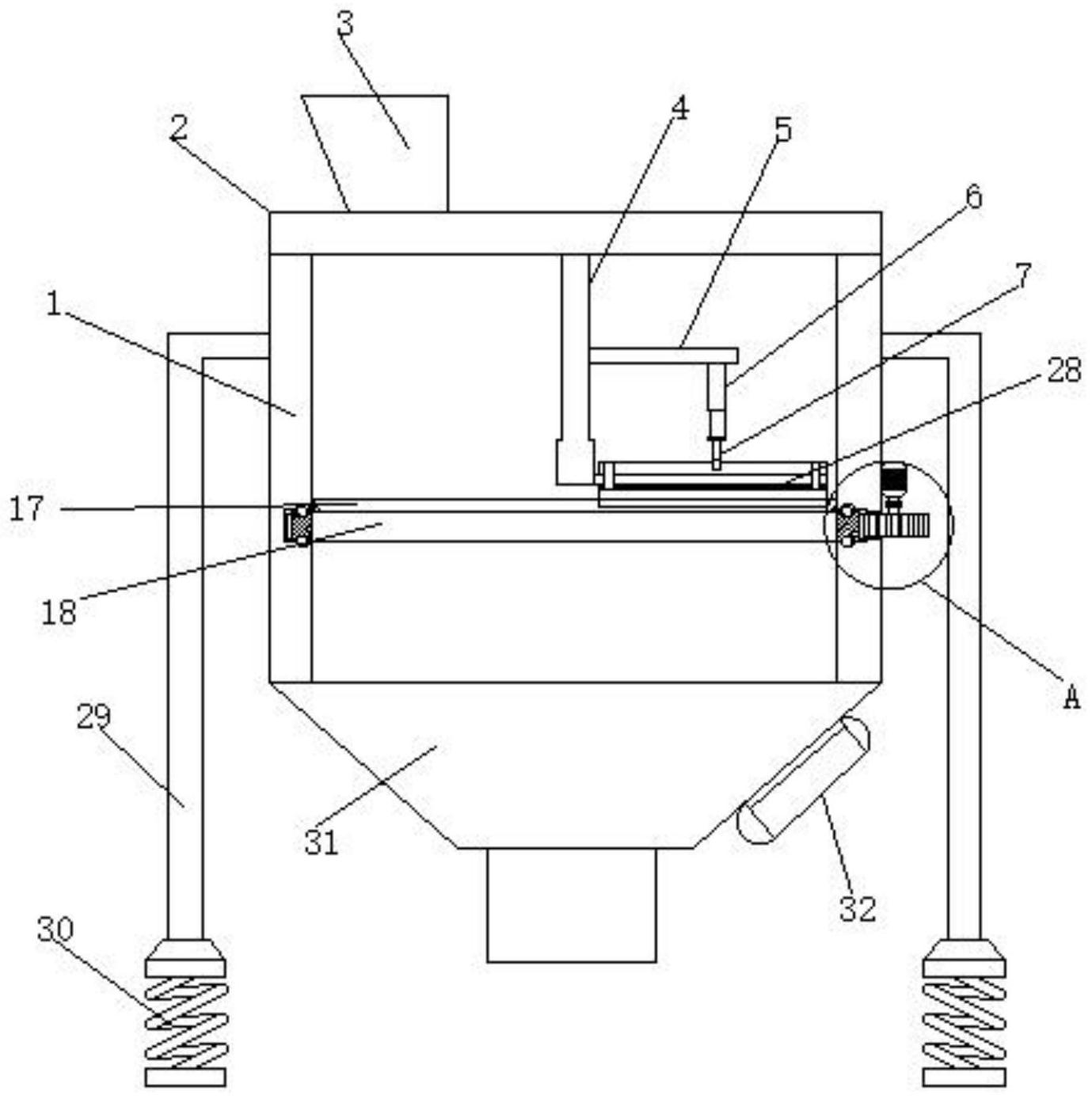

(一)解决的技术问题 针对现有技术的不足,本发明提供了一种薄荷油制造用薄荷原料筛选装置,克服 了现有技术的不足,结构设计简单,有效的解决了刮料板的设计位置固定,不可改变,不能 根据实际需求调整刮层厚度,且筛网容易发生堵塞,不方便清理的问题。 (二)技术方案 为实现以上目的,本发明通过以下技术方案予以实现: 一种薄荷油制造用薄荷原料筛选装置,包括筛选桶,所述筛选桶的顶端设置有桶 盖,所述桶盖的顶端一侧设置有加料斗,所述桶盖的底端中心处设置有安装杆,所述安装杆 的一侧设置有连接板,所述连接板的底端一侧设置有电动推杆,且电动推杆的输出端安装 有连杆,所述连杆的底端设置有卡板,所述卡板为倒凹形结构,所述安装杆的一侧底端设置 有摊铺机构,所述摊铺机构包括固定板,所述固定板的顶端两侧均设置有铰接座,所述固定 板通过铰接座活动连接有摆杆,所述固定板的两边外部分别设置有刮板和竖板,所述刮板 的顶端与摆杆的一端连接,所述摆杆的另一端与竖板的边壁顶端铰接,所述卡板卡接在竖 板的顶端,所述竖板的底端设置有刷毛,所述固定板的边壁底端设置有底板,所述底板的顶 端设置有与摆杆对应设置的弹簧,且弹簧的顶端与摆杆的底端铰接,所述筛选桶的圆周内 壁开设有环形槽,所述筛选桶的内部设置有环形框,所述环形框与环形槽的内壁滑动连接, 所述环形框的内部设置有筛网,所述环形框的圆周外壁设置有外齿,所述筛选桶的一侧外 壁设置有连通槽,所述筛选桶的一侧外壁安装有驱动电机,所述驱动电机的输出轴端部安 装有转杆,所述转杆的底端设置有主动齿轮,所述主动齿轮穿过连通槽与外齿相啮合。 优选的,所述连接板、固定板均与安装杆呈垂直设置,所述连接板位于固定板的正 3 CN 111589683 A 说 明 书 2/4 页 上方。 优选的,所述弹簧与刮板位于固定板的同一侧外部,所述固定板位于筛网的上方。 优选的,所述环形框的顶端边缘处设置橡胶圈。 优选的,所述环形框的顶端和底端、环形槽的槽顶和槽顶均开设有滚珠槽,所述滚 珠槽的内部设置有滚珠。 优选的,所述筛选桶的两侧外壁均设置有支撑架,所述支撑架的底端设置有减震 座。 优选的,所述筛选桶的底端设置有下料斗,所述下料斗的外侧壁上设置有振动电 机。 优选的,所述连通槽与环形槽相连通。 (三)有益效果 本发明实施例提供了一种薄荷油制造用薄荷原料筛选装置,具备以下有益效果: 1、本发明通过设置有加料斗用于加料,通过启动驱动电机带着转杆旋转,转杆带 着主动齿轮旋转,主动齿轮通过外齿带着环形框进行旋转,当原料落在筛网上后,筛网随着 环形框在刮板的底部旋转,刮板可以将原料摊铺在筛网上,从而方便筛网对原料进行筛分。 2、本发明通过设置有电动推杆,在电动推杆的输出端带动下可以使得连杆上下移 动,连杆带着卡板同步移动,当连杆下压时,可以将竖板下压,竖板带着摆杆摆动,使得摆杆 带有刮板的一端可以上下提起,此时,弹簧处于拉伸状态,从而可以方便改变刮板与筛网之 间的间距,满足不同摊铺厚度需求,便于原料的筛分。 3、本发明通过设置有滚珠槽,且在滚珠槽的内部设置有滚珠,从而使得环形框可 以稳定的在筛选桶的内部进行旋转,避免环形框与环形曹之间发生磨损,保护效果好。 4、本发明通过设置有橡胶圈,橡胶圈可以在环形框的顶端边缘处形成封堵结构, 从而可以避免原料从环形框顶端与环形曹间的间隙向外散出。 5、本发明通过在竖板的底部设置有刷毛,当筛网发生堵塞时,在电动推杆的驱动 下,使得竖板下压直至刷毛与筛网的表面充分接触,筛网旋转,刷毛可以对筛网进行清扫, 可以有效避免筛网发生堵塞,筛网疏通后,将刷毛上提与筛网分离,从而便于对筛网的堵塞 进行处理。 附图说明 图1为本发明整体结构示意图; 图2为本发明摊铺机构结构示意图; 图3为本发明A部分放大结构示意图; 图4为本发明环形框、筛网和滚珠槽结构示意图。 图中:1筛选桶、2桶盖、3加料斗、4安装杆、5连接板、6电动推杆、7连杆、8卡板、9固 定板、10铰接座、11摆杆、12刮板、13竖板、14刷毛、15底板、16弹簧、17橡胶圈、18环形框、19 环形槽、20滚珠槽、21滚珠、22外齿、23连通槽、24驱动电机、25转杆、26主动齿轮、28摊铺机 构、29支撑架、30减震座、31下料斗、32振动电机、33筛网。 4 CN 111589683 A 说 明 书 3/4 页
