技术摘要：

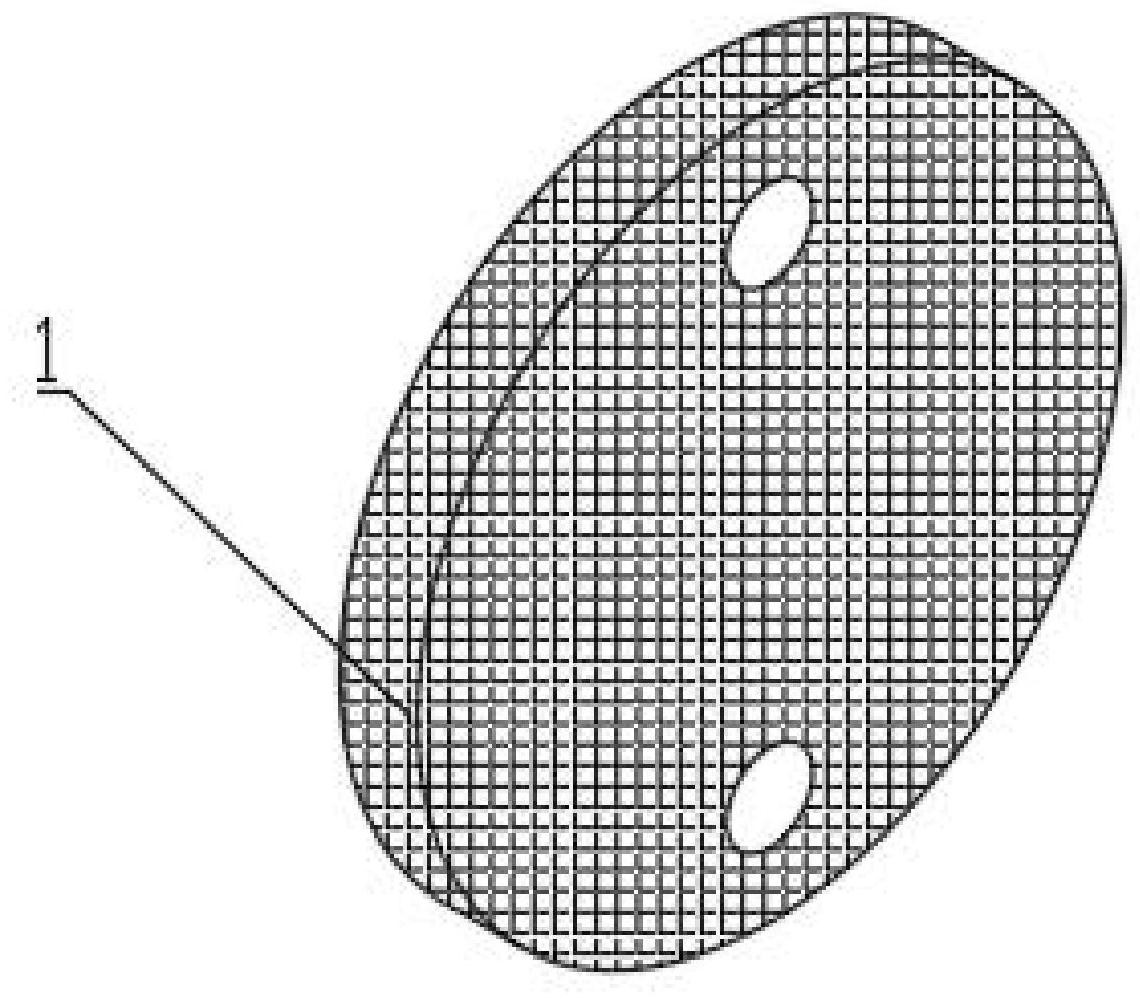

本发明公开了一种高密封性的电容器复合盖板的涂胶装置，包括骨架板本体和涂胶装置；骨架板本体包括橡胶层和骨架板，骨架板的侧壁上设置有橡胶层，骨架板设置有通孔，通孔沿着骨架板的直径对称设置有两组，骨架板由PPA和增强塑料制成；工作箱的底部设置有用于夹持安装板  全部
背景技术：
电容器是储存电量和电能(电势能)的元件。一个导体被另一个导体所包围，或者 由一个导体发出的电场线全部终止在另一个导体的导体系，称为电容器。 现有技术中，市场上的骨架板存在着与电容器壳体在安装过程中气密性差，使得 电容器的使用寿命比较低的问题；骨架板在制造过程中，需要在骨架板成型后需在骨架板 表面上涂抹粘连剂，在对骨架板粘涂粘连剂时，由于受固定板制成材料影响，现有夹持的装 置要控制好夹持力度，如果力度过大容易到骨架板夹持固定时变形成为废品的问题；在对 骨架板涂粘连剂时，通过是通过一组的热熔枪将熔融的粘连剂涂抹在骨架板上，存在着不 能一次性大批量的对骨架板进行涂胶，现有的涂胶设备作用在骨架板工作效率普遍较低的 问题。
技术实现要素：
本发明的目的就在于为了解决现有技术中，市场上的骨架板存在着与电容器壳体 在安装过程中气密性差，使得电容器的使用寿命比较低的问题；骨架板在制造过程中，需要 在骨架板成型后需在骨架板表面上涂抹粘连剂，在对骨架板粘涂粘连剂时，由于受固定板 制成材料影响，现有夹持的装置要控制好夹持力度，如果力度过大容易到骨架板夹持固定 时变形成为废品的问题；在对骨架板涂粘连剂时，通过是通过一组的热熔枪将熔融的粘连 剂涂抹在骨架板上，存在着不能一次性大批量的对骨架板进行涂胶，现有的涂胶设备作用 在骨架板工作效率普遍较低的问题，而提出一种高密封性的电容器复合盖板的涂胶装置及 其涂胶方法。 本发明的目的可以通过以下技术方案实现： 一种高密封性的电容器复合盖板的涂胶装置，包括骨架板本体和涂胶装置； 骨架板本体包括橡胶层和骨架板，骨架板的侧壁上设置有橡胶层，骨架板设置有 通孔，通孔沿着骨架板的直径对称设置有两组，骨架板由PPA和增强塑料制成； 涂胶装置包括工作箱、固定装置和涂胶机构，工作箱的底部设置有用于夹持安装 板的固定装置，工作箱的顶部设置有用于对骨架板注胶的涂胶机构； 安装板为方形板，且安装板的表面设置有与骨架板相适配的放置孔。 优选的，固定装置包括第一电机、限位滑杆、边侧夹板、第一丝杆、中部夹板、安装 座，工作箱的底部两侧分别设置有安装座，一组的安装座的侧壁两端分别设置有第一电机， 第一电机的输出端与第一丝杆连接，第一丝杆转动安装在两组的安装座上。 优选的，两组的安装座之间并列设置有限位滑杆，限位滑杆的两侧分别滑动设置 有边侧夹板，限位滑杆的中部滑动设置有两组的中部夹板，第一丝杆穿过边侧夹板和中部 4 CN 111570193 A 说　明　书 2/5 页 夹板，并分别与边侧夹板和中部夹板螺纹连接，边侧夹板和中部夹板的侧壁上分别设置有 与安装板侧壁相适配的长方形卡槽。 优选的，涂胶机构包括X轴移动机构、Y轴移动机构和涂胶组件，X轴移动机构和Y轴 移动机构分别安装在工作箱的顶面上，且X轴移动机构的两侧分别设置有Y轴移动机构，且X 轴移动机构沿着两组的Y轴移动机构进行移动，X轴移动机构上滑动设置有涂胶组件。 优选的，涂胶组件并排设置有两组，涂胶组件包括第一滑动座、注胶枪、U型安装 板、液压缸、基座、旋转电机、调节板，第一滑动座的正面设置有U型安装板，U型安装板的顶 部设置有液压缸，液压缸的输出端与基座连接，基座沿着U型安装板上下移动，基座的正面 设置有旋转电机，旋转电机的输出端设置有调节板，调节板上设置有注胶枪。 优选的，调节板为弧形板，调节板上设置有弧形槽，注胶枪沿着弧形槽滑动，并通 过紧固螺栓与调节板连接。 优选的，Y轴移动机构包括Y轴安装板、第二滑动座、第三电机、第三丝杆，Y轴安装 板并排设置两组，一组的Y轴安装板的一端设置有第三电机，第三电机的输出端与第三丝杆 连接，第三丝杆穿过第二滑动座，并与第二滑动座螺纹连接。 优选的，X轴移动机构包括X轴安装板、第二电机、第二丝杆，两组的第二滑动座之 间设置有X轴安装板，X轴安装板沿着Y轴安装板移动，X轴安装板的一侧设置有第二电机，第 二电机的输出端与第二丝杆连接，第二丝杆穿过第一滑动座，并与第一滑动座螺纹连接，第 一滑动座滑动设置在X轴安装板上。 一种高密封性的电容器复合盖板的涂胶装置涂胶电容器复合盖板的涂胶方法，该 涂胶装置涂胶电容器复合盖板的涂胶方法包括以下步骤： S1、将需要涂胶的骨架板放入到安装板上放置孔内，然后，控制第一电机工作，第 一电机带动第一丝杆转动，第一丝杆使得边侧夹板和中部夹板沿着限位滑杆相互靠近移 动，从而将装载好的安装板固定在边侧夹板与中部夹板之间； S2、通过控制第二电机和第三电机的工作，使得涂胶组件在X轴移动机构和Y轴移 动机构的配合下，沿着平面进行移动，同时，通过控制液压缸使得注胶枪移动到安装板上的 骨架板上方，然后，控制旋转电机工作，带动调节板上的注胶枪转动，对骨架板的表面涂胶。 与现有技术相比，本发明的有益效果是：在骨架板上设置有橡胶层，使得骨架板安 装在电容器壳体上具有良好的密封性能，且骨架板由PPA和增强塑料制成，使得骨架板具有 着良好的耐高温、不易变形、不易软化的性能； 将需要涂胶的骨架板放入到安装板上放置孔内，然后，控制第一电机工作，第一电 机带动第一丝杆转动，第一丝杆使得边侧夹板和中部夹板沿着限位滑杆相互靠近移动，从 而将装载好的安装板固定在边侧夹板与中部夹板之间，进而通过安装板作为装载骨架板的 载体，可以一次性装载多个需要涂胶加工的骨架板，且通过固定装置也是方便将安装板进 行固定夹持，解决了现有技术中，在对骨架板粘涂粘连剂时，由于受固定板制成材料影响， 现有夹持的装置要控制好夹持力度，如果力度过大容易到骨架板夹持固定时变形成为废品 的问题； 通过控制第二电机和第三电机的工作，使得涂胶组件在X轴移动机构和Y轴移动机 构的配合下，沿着平面进行移动，同时，通过控制液压缸使得注胶枪移动到安装板上的骨架 板上方，然后，控制旋转电机工作，带动调节板上的注胶枪转动，对骨架板的表面涂胶，该涂 5 CN 111570193 A 说　明　书 3/5 页 胶装置可以对多组的骨架板的表面涂胶，大大提高了骨架板涂胶的效率，解决了现有技术 中，在对骨架板涂粘连剂时，通过是通过一组的热熔枪将熔融的粘连剂涂抹在骨架板上，存 在着不能一次性大批量的对骨架板进行涂胶，现有的涂胶设备作用在骨架板工作效率普遍 较低的问题。 附图说明 为了便于本领域技术人员理解，下面结合附图对本发明作进一步的说明。 图1为本发明中骨架板本体的立体结构示意图。 图2为本发明中骨架板本体的剖视图。 图3为本发明中注胶装置的立体结构示意图。 图4为本发明中注胶机构的立体结构示意图。 图5为本发明中安装板的结构示意图。 图6为本发明图4中A区域细节放大示意图。 图中：1、骨架板本体；2、橡胶层；3、骨架板；4、通孔；5、工作箱；6、第一电机；7、限位 滑杆；8、边侧夹板；9、第一丝杆；10、中部夹板；11、安装座；12、安装板；13、放置孔；14、X轴安 装板；15、Y轴安装板；16、第二电机；17、第二丝杆；18、第一滑动座；19、第二滑动座；20、第三 电机；21、第三丝杆；22、注胶枪；23、U型安装板；24、液压缸；25、基座；26、旋转电机；27、调节 板。
