技术摘要：
电磁装置的介电结构包括：第一介电部分FDP，其具有近端、远端以及三维3D形状，所述三维3D形状具有平行于正交的x,y,z坐标系的z轴取向的从近端到远端的突起的方向；以及第二介电部分SDP，其具有近端和远端，SDP的近端接近FDP的远端设置，FDP和SDP具有不同于空气的介电材  全部
背景技术：
本公开内容大体上涉及电磁装置，特别地涉及介电谐振器天线(DRA，dielectric  resonator  antenna)系统，并且更特别地涉及具有用于增强与DRA系统内的多个介电结构 相关联的增益、回波损耗和隔离性的第一介电部分和第二介电部分的DRA系统。 虽然现有的DRA谐振器和阵列可能适合于其预期的目的，但将利用改进的DRA结构 来推进DRA的技术，以在远场中创建具有高方向性的高增益DRA系统，其能够克服现有缺点， 诸如例如有限的带宽、有限的效率、有限的增益、有限的方向性或复杂的制造技术。 提供此背景信息是为了揭示申请人认为的与本发明可能相关的信息。不必意图承 认也不应解释为任何前述信息构成相对于本发明的现有技术。
技术实现要素：

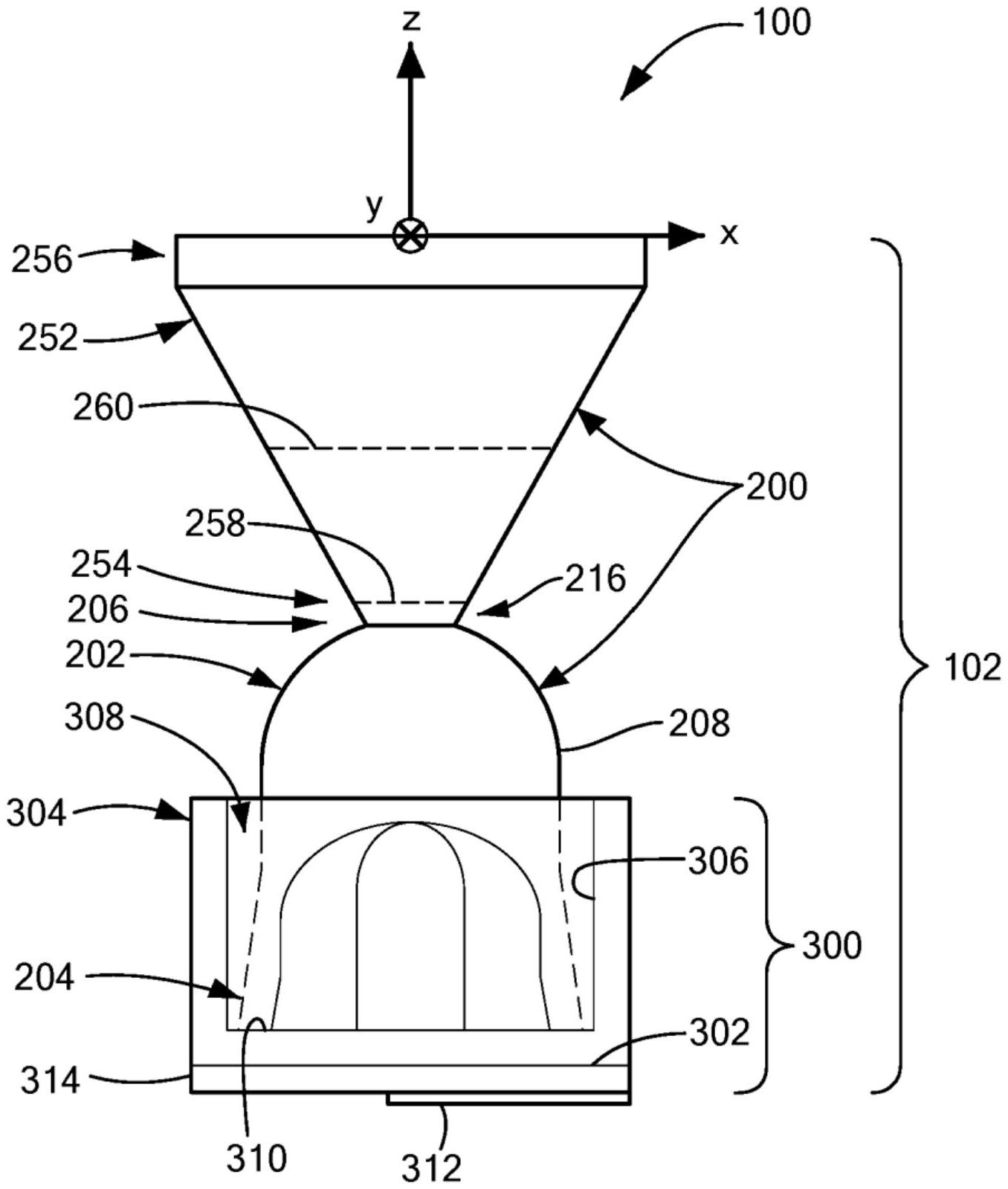

实施方式包括具有介电结构的电磁装置，该介电结构具有：第一介电部分FDP，其 具有近端和远端以及三维3D形状，该三维3D形状具有平行于正交的x,y,z坐标系的有效的z 轴取向的从近端到远端的突起的方向，该FDP包括不同于空气的介电材料；以及第二介电部 分SDP，其具有近端和远端，该SDP的近端接近FDP的远端设置以形成介电结构，该SDP包括不 同于空气的介电材料；其中，SDP具有3D形状，该3D形状具有接近SDP的近端的第一x-y平面 截面区域以及SDP的近端与远端之间的第二x-y平面截面区域，第二x-y平面截面区域大于 第一x-y平面截面区域。 另一实施方式包括天线系统，其具有：具有第一介电部分FDP和近场第二介电部分 SDP的介电结构，该介电结构被配置成辐射限定的远场辐射图；其中，FDP包括与空气不同的 介电材料；其中，SDP包括与空气不同的介电材料；并且其中，与具有FDP但不具有SDP的另一 个介电结构相比，SDP被配置成修改远场辐射图。 另一实施方式包括制造天线的方法，该方法包括：提供具有第一介电部分FDP中的 相应一个的至少一个介电结构，FDP具有近端和远端；接近相应的FDP的近端为FDP中的每个 相应的一个提供信号馈源结构；以及接近FDP中的每个相应一个的远端设置近场第二介电 结构SDP。 从以下在结合附图时进行的对本发明的详细描述，本发明的上述特征和优点以及 其他特征和优点是显而易见的。 附图说明 参照示例性非限制性附图，其中，附图中相同的元件以相同的标记表示： 6 CN 111602296 A 说　明　书 2/8 页 图1A至图1F描绘了根据实施方式的形成单位单元的具有介电结构、第一介电部分 和第二介电部分的各种电磁EM装置的侧x-z平面中央截面视图； 图2A至图2C描绘了根据实施方式的具有关于z轴对称的和不对称的第二介电部分 的介电结构的示例布置的侧x-z平面中央截面视图； 图3A至图3G描绘了根据实施方式的用于具有介电结构的多个EM装置的阵列的各 种形式的示意表示； 图4A和图4B分别描绘了根据实施方式的具有圆锥形和球形的第二介电部分的单 位单元的二乘二阵列的旋转等轴视图； 图5描绘了根据实施方式的与图1A的EM装置类似但是在介电结构中的相邻介电结 构之间具有空隙从而形成包括非气态介电材料的介电结构的阵列的EM装置； 图6描绘了根据实施方式的与图1D和图4B的EM装置的二乘二阵列类似但是具有被 配置成产生对角激励的信号馈源结构的EM装置的二乘二阵列； 图7A至图12描绘了根据实施方式的本文中公开的各种实施方式的性能特征；以及 图13A至图13E描绘了根据实施方式的完全嵌入有相关联的第一介电部分的第二 介电部分的若干示例实施方式。
