技术摘要：
本发明公开了一种高清转换器，属于图像处理技术领域。包括数字音视频输入接口、PCB电路板、高清输出接口、红外接收模块、红外遥控器。音视频信号通过输入接口到PCB电路板的FPGA芯片，通过FPGA芯片的信号采集及预处理模块，视频格式处理及图像分辨率调节模块，OSD显示模  全部
背景技术：
GameCube家庭游戏机的视频接口有复合视频以及数字视频接口，但无法输出HDMI 高清视频信号。目前要把GameCube游戏画面输出到HDMI电视上需要模拟的音视频转换器， 连接比较复杂，而且模拟信号在传输过程中损耗大、抗干扰性能差，使得传输到电视上的显 示画面进一步变差。市面上销售的复合视频信号转HDMI转换器都比较大，不便于携带，连线 多且凌乱，音视频抗干扰能力差，而且需要外接电源，不方便使用。存在的问题和缺点： 1.Gamecube游戏机无法输出高清HDMI信号；2.市面上产品通过模拟音视频信号转换，视频 信号传输转换过程中损耗大，抗干扰性能差，导致传输到电视机上的图像画质进一步变差； 3.  市面上的模拟视频转换器无法提供高清的游戏视频图像；4.操作复杂，需要接很多音视 频线，需要外接电源，使用不够方便；  5.  使用功能单一，音视频转换过程中，无法对视频和 音频信号进行实时调节。
技术实现要素：

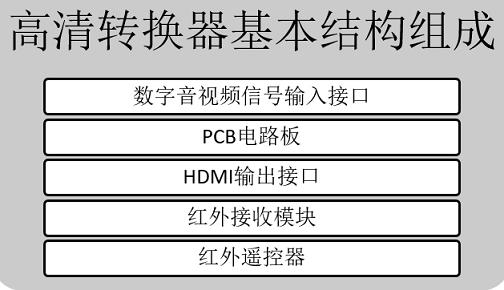

有鉴于此，本公开提供一种全新的即插即用的高清转换器，还可以通过OSD和红外 遥控器实时的对图像的分辨率、画质和音频进行调节。本发明是通过如下技术方案实现的： 一种高清转换器，包括：数字音视频输入接口、PCB电路板、高清输出接口、红外接收模 块、红外遥控器，PCB电路板包括但不限于FPGA芯片，是高清转换器的控制部分，需要高清转 换的音视频信号通过数字音视频输入接口输入到高清转换器，红外接收模块接收来自红外 遥控器的控制信号，数字音视频输入接口输入的音视频信号和红外接收模块接收的红外遥 控器的控制信号经由PCB电路板的FPGA芯片实现高清信号的转换，通过高清信号输出接口 输出到外接设备。 进一步地，所述的PCB电路板的FPGA芯片，内部的功能模块包括视频图像采集及预 处理模块、视频格式处理及图像分辨率调节模块、OSD显示模块、图像色彩调节模块、  高清 转换器控制模块、运算处理存储单元和高清信号输出模块，由数字音视频输入接口输入的 视频信号输入到视频图像采集及预处理模块，再由数字音视频输入接口输入的音频信号和 红外接收模块接收的红外遥控器的控制信号输入到高清转换控制模块，高清转换控制模块 负责采集处理及输出音频信号、接收并响应遥控器的控制信号，运算处理存储单元用于存 储和读写输入、输出及过程数据，视频信号采集及预处理后结合红外遥控器的控制要求经 由视频格式处理及图像分辨率调节模块、图像色彩调节模块进一步转换处理，OSD显示模块 用于在外接显示屏显示红外遥控器调节的视频及音频的目前状态，最后经由高清信号输出 模块输出高清信号到外接设备。 进一步地，所述的红外遥控器控制信号包括但不限于视频图像输出的分辨率、图 像纵横比、色彩、透明度以及输出音频的分贝。 3 CN 111601057 A 说　明　书 2/3 页 进一步地，所述的高清输出接口为HDMI接口。 本公开提供一种高清转换器，解决了
