技术摘要：
本发明公开一种内循环节水型太阳能热水器水管，包括水管主体和泵体，水管主体包括内外套设的外管体和内管体，外管体与内管体相间而形成供水通道，供水通道的进水端连通储水箱，内管体的进水端连通供水通道，内管体的出水端连通储水箱；泵体使得供水通道内的水通过内管  全部
背景技术：
太阳能热水器因其具有节能环保、使用方便的优点，而受到广大消费者的喜爱。在 使用太阳能热水器的储水箱中的热水之前，通常首先需要将水管中残余的冷水排除干净； 现有的太阳能热水器的储水箱一般距离用户较远，也即用于储水箱的水管需布设较长，这 使得水管内残留的冷水量较大，造成较大的水资源浪费。
技术实现要素：

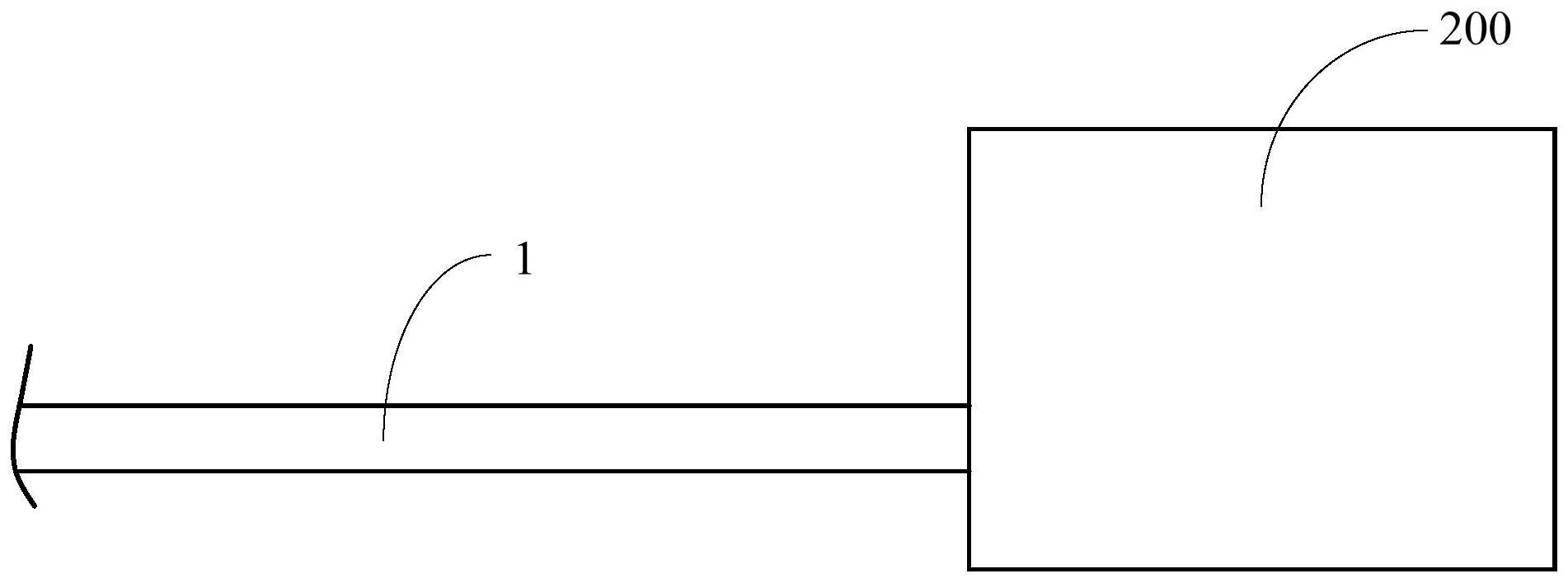

本发明的主要目的是提出一种内循环节水型太阳能热水器水管，旨在解决传统技 术中需要将太阳能热水器的水管内残余冷水排掉，而造成水资源浪费的问题。 为实现上述目的，本发明提出的一种内循环节水型太阳能热水器水管，包括： 水管主体，包括内外套设的外管体和内管体，所述外管体的内壁与所述内管体的 外壁相间，以在所述相间处限定出供水通道，其中，所述供水通道的进水端用以连通所述太 阳能热水器的储水箱，所述内管体的进水端连通所述供水通道，所述内管体的出水端用以 连通所述储水箱；以及， 泵体，作用于所述内管体，以使得所述供水通道内的水通过所述内管体抽吸至所 述储水箱。 可选地，所述供水通道的横截面积不小于所述内管体的横截面积。 可选地，所述内管体设有连通所述供水通道的多个输水孔； 所述多个输水孔沿所述内管体的外周侧壁分散布设。 可选地，所述多个输水孔的开口朝向至少部分呈相异设置。 可选地，所述泵体用以设于所述储水箱内； 在靠近所述储水箱的方向上，所述多个输水孔的孔径呈渐小设置。 可选地，所述水管主体还包括多个调节件，所述多个调节件对应所述多个输水孔 设置； 其中，每一所述调节件可在外力作用下变形以连通所述内管体和所述供水通道、 以及在外力作用撤销时复位以阻隔所述内管体和所述供水通道。 可选地，所述调节件为弹性壁，所述弹性壁开设有至少一个狭缝，所述狭缝可在外 力作用下被弹性撑开而显露、以及在外力作用撤销时复位而闭合。 可选地，所述水管主体还包括至少一个安装支架，所述安装支架包括外环、内环以 及连接所述内环和所述外环的加强肋； 其中，所述外环用以固设于所述外管体的内壁，所述内环用以固设于所述内管体 的外壁。 3 CN 111550938 A 说　明　书 2/5 页 可选地，所述内环与所述外环呈同心圆设置。 可选地，所述内循环节水型太阳能热水器水管还包括开关电路，所述开关电路用 以电性连接所述泵体和所述太阳能热水器，以在所述太阳能热水器的供水周期超过预设 时，控制所述泵体工作。 本发明提供的技术方案中，在使用储水箱内的热水之前，首先可通过操作泵体工 作，使得供水通道内残留的冷水经内管体回流至储水箱内，使得回流的冷水与储水箱内原 有的水一起，经太阳能热水器进行加热后，自供水通道流通至用户使用，从而有助于减少水 资源的浪费，实现节能环保。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 图1为本发明提供的内循环节水型太阳能热水器水管的一实施例的结构示意图； 图2为图1中的水管主体的局部纵剖示意图； 图3为图1中的水管主体的横剖示意图； 图4为图1中的输水孔处的剖面示意图，其中，狭缝处于关闭状态； 图5为图1中的输水孔处的剖面示意图，其中，狭缝处于撑开状态。 附图标号说明： 标号 名称 标号 名称 1 水管主体 141 狭缝 11 外管体 15 安装支架 12 内管体 151 外环 121 输水孔 152 内环 13 供水通道 153 加强肋 14 弹性壁 200 储水箱 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
