技术摘要：
本发明涉及一种模块化PCB板组件，包括：主板，主板的一端开设有容纳槽，主板上对应容纳槽的内壁上间隔开设有多个插接孔，插接孔的孔壁上镀有导电层；及拓展板，拓展板包括拓展板本体、凸台、多个连接端子、弹簧及推块；弹簧的一端抵接于连接端子上，弹簧的另一端抵接凸  全部
背景技术：
随着社会的不断的发展和进步，人们日常生活中电子产品越来越多，所有的电子 产品内部都有一块主板，主板是由电子物料在PCB板上贴片安装而成。 目前电子产品的研发设计制造商为了追求电子产品的利润率，必定要在保证电子 产品品质的前提下降低研发生产成本，而作为电子产品内的一大组成部分的主板结构也必 然是降低成本的目标。传统的连接方式，是将不同的PCB板通过连接线或者FPCB进行连接， 不同的PCB板之间连接不够稳定，容易出现拉线而导致接触不良。
技术实现要素：

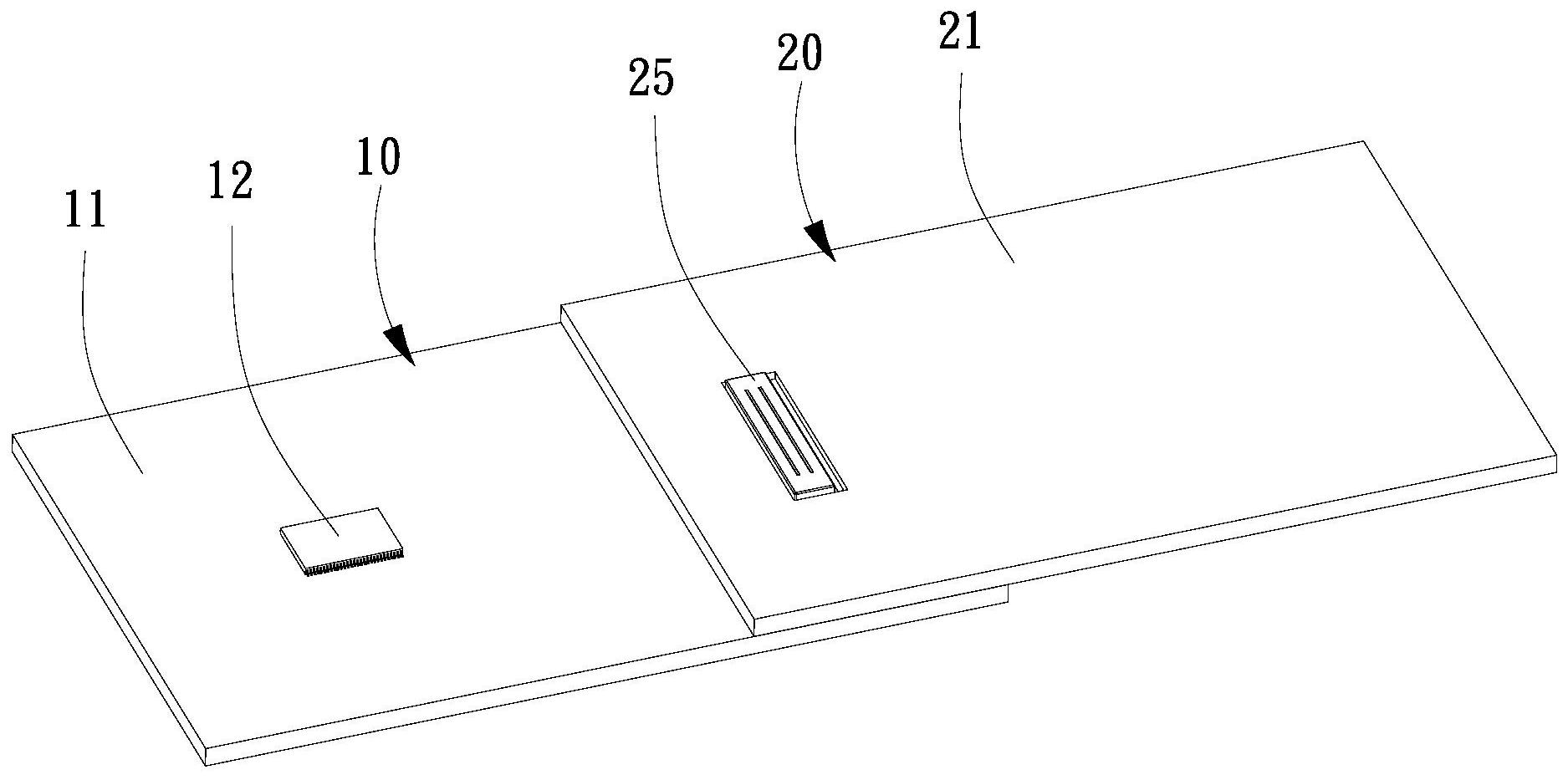

基于此，本发明提供一种模块化PCB板组件，结构简单，连接方便，可有效增加不同 板件之间的连接强度，保证电连接的稳定性。 为了实现本发明的目的，本发明采用如下技术方案： 一种模块化PCB板组件，包括： 主板；所述主板的一端开设有容纳槽，所述主板上对应所述容纳槽的内壁上间隔 开设有多个插接孔，所述插接孔的孔壁上镀有导电层；及 用于连接所述主板的拓展板；所述拓展板包括拓展板本体、连接于所述拓展板本 体一面上的凸台、间隔安装于所述凸台内的多个连接端子、分别套设于各所述连接端子一 端的弹簧、及活动安装于所述拓展板本体背向所述凸台的一面上的推块；所述弹簧的一端 抵接于所述连接端子上，所述弹簧的另一端抵接所述凸台的内壁，所述弹簧用于推动所述 连接端子凸伸于所述凸台的外部后插设于所述插接孔内，所述连接端子与所述导电层相抵 接；所述推块穿设进入所述凸台的内部后连接各所述连接端子。 上述模块化PCB板组件，结构简单，连接方便，通过凸台与容纳槽的定位关系，连接 端子插设于插接孔内，且连接端子与插接孔的导电层抵接可以实现拓展板与主板的电连 接，可有效增加不同板件之间的连接强度，保证电连接的稳定性。 在其中一个实施例中，所述凸台靠近所述主板的一侧面间隔开设有多个穿孔，所 述穿孔与所述连接端子一一对应；所述穿孔用于容纳所述连接端子与所述弹簧。 在其中一个实施例中，所述连接端子包括轴体、自所述轴体外表面周向向外延伸 的阻挡部、及连接于所述轴体一侧的转接部；所述转接部用于连接所述推块；所述阻挡部用 于抵接所述弹簧的一端。 在其中一个实施例中，所述轴体的长度小于所述穿孔的长度。 在其中一个实施例中，所述拓展板本体背向所述凸台的一面上开设有凹陷，所述 凹陷与所述凸台相对设置，所述拓展板上对应所述凹陷内的一侧间隔开设有多个滑槽；所 述滑槽连通所述穿孔，所述滑槽与所述穿孔一一对应。 3 CN 111586968 A 说　明　书 2/4 页 在其中一个实施例中，所述推块包括推动部、及间隔连接于所述推动部一面上的 多个推杆；所述推动部对应容纳于所述凹陷内，所述推杆穿设所述滑槽后与所述转接部相 连接。 在其中一个实施例中，所述拓展板本体上对应所述凹陷内的一侧凸设有卡齿；所 述推动部的一侧开设有缺口，所述缺口与所述卡齿相扣合。 在其中一个实施例中，所述主板上对应于所述容纳槽的周缘间隔开设有多个扣 孔；所述拓展板还包括间隔连接于所述凸台周缘的多个扣脚，所述扣脚用于与所述扣孔相 互扣合。 在其中一个实施例中，所述扣孔的数量为四个，所述扣脚的数量为四个。 在其中一个实施例中，所述插接孔呈圆形孔设置。 附图说明 图1为本发明一实施方式的模块化PCB板组件的立体示意图； 图2为图1所示的模块化PCB板组件的另一视角的立体示意图； 图3为图1所示的模块化PCB板组件的分解示意图； 图4为图3所示的圆圈A处的放大示意图； 图5为图3所示的模块化PCB板组件中主板的另一视角的立体示意图； 图6为图3所示的模块化PCB板组件中拓展板的另一施加的分解示意图； 图7为图1所示的模块化PCB板组件中连接端子与弹簧的组装示意图； 图8为图1所示的模块化PCB板组件的局部剖面图。 附图标注说明： 10-主板，11-主板本体，12-主控芯片，13-容纳槽，14-插接孔，15-扣孔； 20-拓展板，21-拓展板主体，22-凸台，220-穿孔，23-连接端子，231-主体，232-阻 挡部，233-转接部，24-弹簧，25-推块，251-推动部，252-推杆，253-缺口，26-凹陷，27-滑槽， 28-卡齿，29-扣脚。
