技术摘要：
本发明公开了一种带有锁紧垫圈的防盗螺钉，包括螺钉主体和锁紧垫圈，所述螺钉主体还包括螺头和螺柱，所述锁紧垫圈上设有通孔，所述通孔内部设有连杆，所述连杆的上端设有凸柱，所述凸柱上设有复位弹簧，所述锁紧垫圈的下表面设有锁紧套，与现有技术相比，本发明结构简  全部
背景技术：
】 目前，我们使用的大都是采用国家标准的螺钉，其拧紧或拆卸都是通过标准工具 如扳手、四字螺丝刀等拧动螺帽来实现的，这使得螺钉用起来十分方便。 但是，在一些特殊场合以及特殊物品上会由于其容易拆卸的特性而导致一定的安 全问题，比如铁路、公路桥梁、输电铁塔、微波通信塔、门窗等设施中，且常被不法分子作为 盗窃或破坏的对象，给这些基础设施造成极不安全的隐患，因此，有必要提出一种带有锁紧 垫圈的防盗螺钉。 【
技术实现要素：

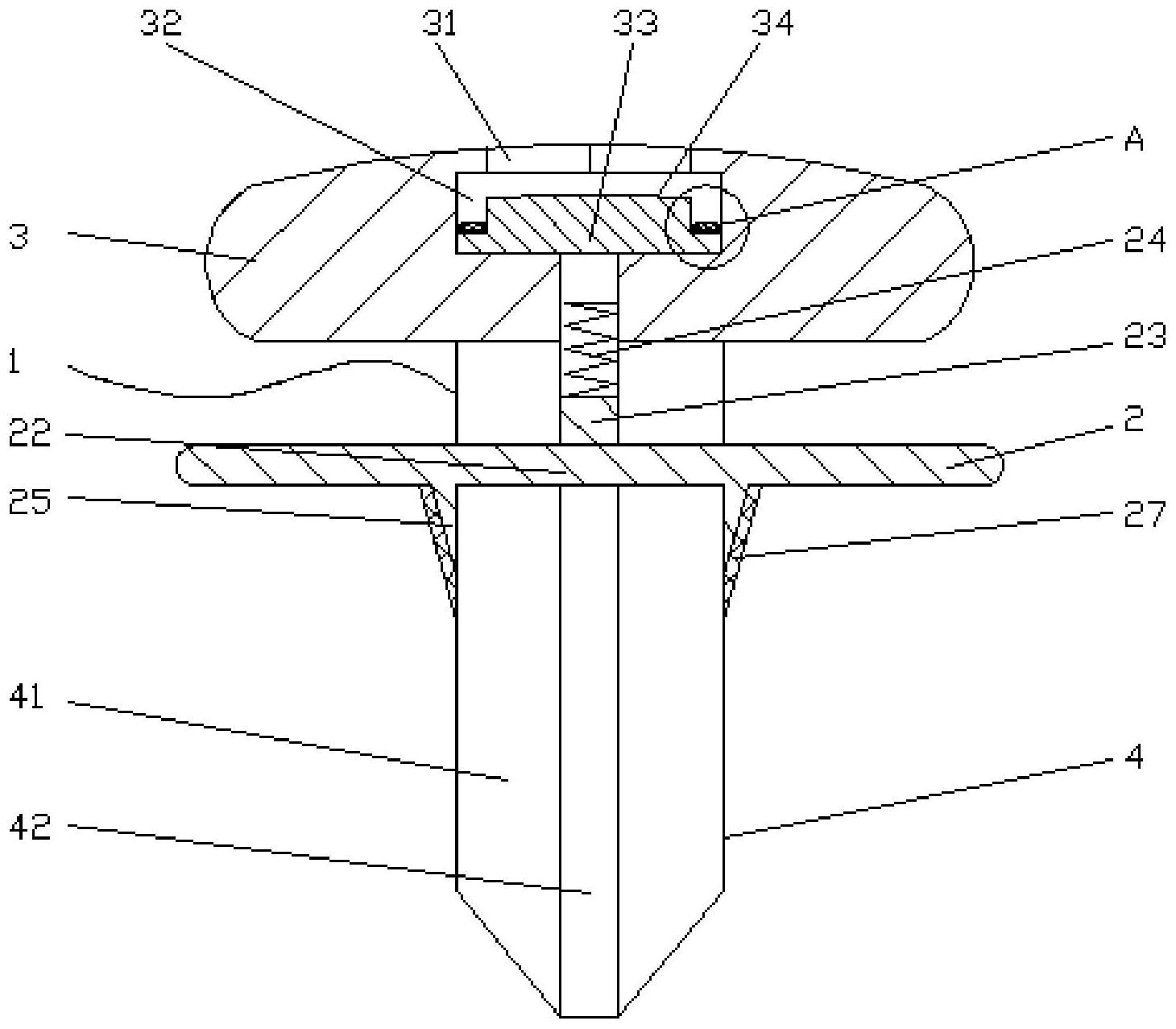

】 本发明的目的就是解决现有技术中的问题，提出一种带有锁紧垫圈的防盗螺钉， 本发明结构简单，设计合理，无需特殊的安装工具便可以实现螺栓的防盗安装，此外，还增 强了螺栓的防松性能，保证螺栓连接的长时间稳定性和可靠性。 为实现上述目的，本发明提出了一种带有锁紧垫圈的防盗螺钉，包括螺钉主体和 锁紧垫圈，所述螺钉主体还包括螺头和螺柱，所述螺头的底部设有螺柱，所述螺头的顶面设 有旋转槽，所述旋转槽的下方设有第一通槽，所述第一通槽内部设有防盗块，所述防盗块的 上表面上设有与旋转槽对应的凸台，所述螺柱上设有横向贯穿螺柱的开口槽，所述开口槽 的槽底与螺头底部齐平，所述开口槽的中心处设有第二通槽，所述第二通槽的上端位于螺 头内部并与第一通槽相连通，所述锁紧垫圈上设有通孔，所述通孔内部设有连杆，所述连杆 的上端设有凸柱，所述锁紧垫圈通过连杆安装到开口槽内部，所述凸柱与第二通槽相对应， 所述凸柱上设有复位弹簧，所述锁紧垫圈的下表面设有锁紧套。 作为优选，所述连杆的宽度小于开口槽的槽宽，所述连杆的截面为正方形，所述连 杆的长度等于开口槽的长度。 作为优选，所述锁紧垫圈的下表面上还设有防滑纹，所述防滑纹为顺时针旋转的 圆弧纹。 作为优选，所述复位弹簧的下端固定安装在凸柱上，所述复位弹簧的直径小于第 二通槽。 作为优选，所述锁紧套为从上到下壁厚逐渐缩小的圆台套，所述锁紧套的外侧设 有弹性防松套。 作为优选，所述旋转槽为正六边形槽，所述第一通槽为圆柱形通槽，所述第一通槽 的尺寸大于旋转槽，所述第一通槽的顶面设有倒刺。 作为优选，所述防盗块上表面的外沿处设有环状囊套，所述环状囊套内部设有粘 结剂。 本发明的有益效果： 3 CN 111609024 A 说　明　书 2/3 页 1.本发明通过设置旋转槽、第一通槽、防盗块、连杆、凸柱和复位弹簧的方式，在螺 钉安装完成后利用凸柱和复位弹簧顶起第一通槽内部的防盗块，利用防盗块将旋转槽填 满，配合第一通槽顶面上设置倒刺和在防盗块上表面的外沿处设置环状囊套，当凸柱和复 位弹簧将防盗块完全顶起时，所述倒刺刺破环状囊套，环状囊套内部的粘结剂漏出，将防盗 块粘结固定，实现防盗效果； 2.本发明通过设置锁紧套和防滑纹的方式，增加了螺头底面与工件之间的挤压力 和摩擦力，提升了螺钉整体的防松性能。 【附图说明】 图1是本发明一种带有锁紧垫圈的防盗螺钉的结构示意图； 图2是本发明一种带有锁紧垫圈的防盗螺钉中锁紧垫片的俯视图； 图3是本发明一种带有锁紧垫圈的防盗螺钉中锁紧垫片的仰视图； 图4是本发明一种带有锁紧垫圈的防盗螺钉中A处的放大示意图。 图中：1-螺钉主体、2-锁紧垫片、21-通孔、22-连杆、23-凸柱、24-复位弹簧、25-锁 紧套、26-防滑纹、27-弹性防松套、3-螺头、31-旋转槽、32-第一通槽、33-防盗块、34-凸台、 35-环状囊套、36-粘结剂、4-螺柱、41-开口槽、42-第二通槽。 【
