翻料机构及具有其的供料装置


技术摘要:
本发明提供了一种翻料机构及具有其的供料装置,翻料机构用于转动物料,其中,物料具有第一定位部,翻料机构包括:驱动组件,驱动组件用于驱动物料移动;第一转向组件,第一转向组件与驱动组件连接,以在驱动组件的驱动下将物料的第一定位部转动至物料的底部;第二转向  全部
背景技术:
现有技术的供料装置采用驱动组件为动力源以运送物料,在对物料进行供料时为 了使物料能够与下一道工序进行对接,要将不符合位置要求的物料筛掉,有时会出现一大 部分物料被筛选掉的情况,导致供料效率低。
技术实现要素:

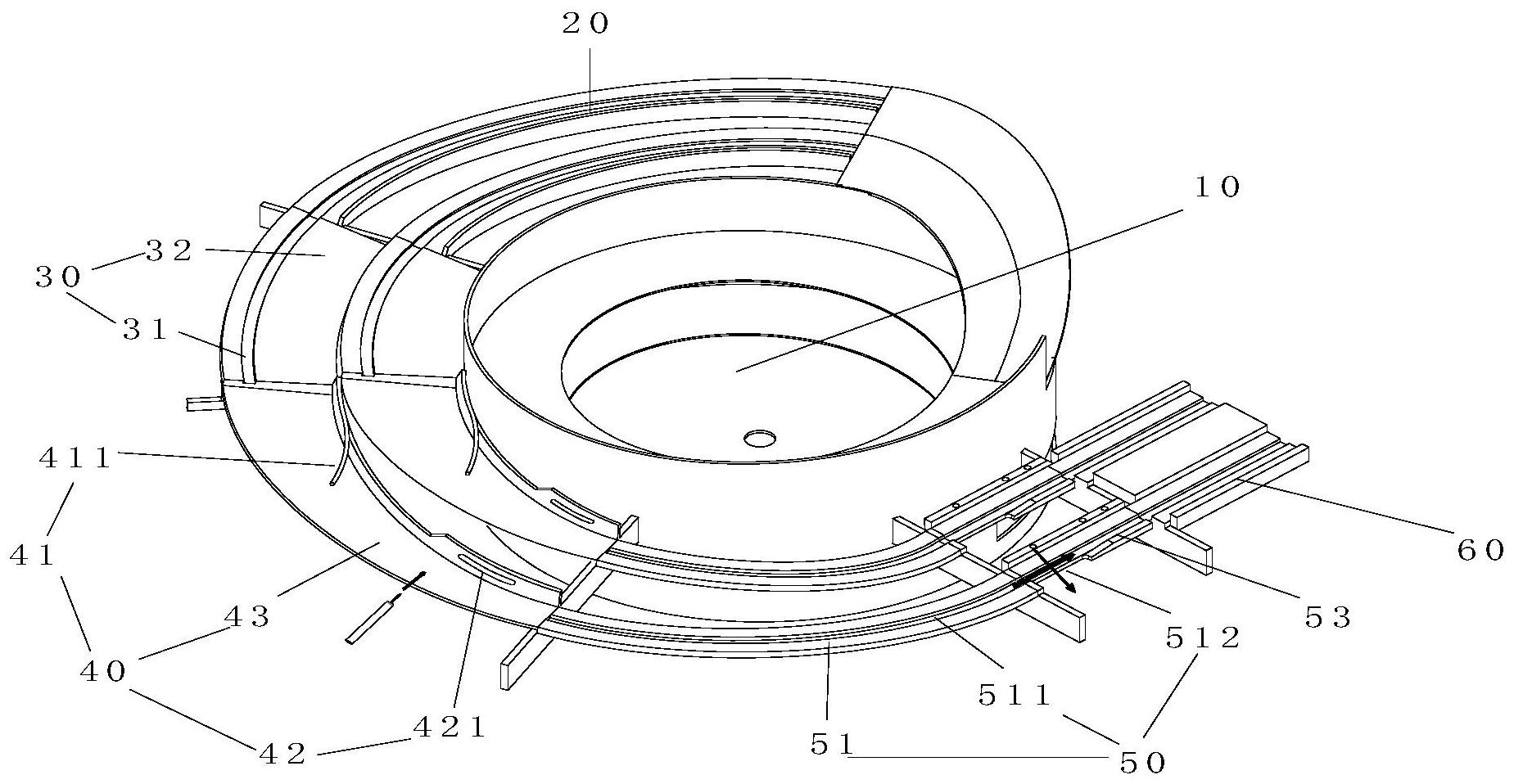

本发明的主要目的在于提供一种翻料机构及具有其的供料装置,以解决现有技术 中的供料装置供料效率低的问题。 为了实现上述目的,根据本发明的一个方面,提供了一种翻料机构,用于转动物 料,其中,物料具有第一定位部,翻料机构包括:驱动组件,驱动组件用于驱动物料移动;第 一转向组件,第一转向组件与驱动组件连接,以在驱动组件的驱动下将物料的第一定位部 转动至物料的底部;第二转向组件,第二转向组件与驱动组件连接,以在驱动组件的驱动下 将物料的第一定位部转动至物料输送方向的前侧。 进一步地,第一转向组件包括:转向板,转向板与驱动组件驱动连接,以在驱动组 件驱动下移动物料;导向条,导向条与转向板连接,以使物料沿导向条的导向方向移动并将 物料的第一定位部转动至物料的底部。 进一步地,导向条设置在转向板的一侧,转向板与水平面成预定夹角地设置,以使 物料在重力作用下沿靠近导向条的一侧移动,并在导向条的导向下进行转动。 进一步地,物料具有第二定位部,第二定位部和第一定位部分别设置在物料的相 对两端,第二转向组件包括:转向槽,转向槽设置在转向板的一侧,以用于与物料的第二定 位部连接;其中,当物料移动至转向槽处,物料的第二定位部插设在转向槽内,直至第一定 位部转动至物料输送方向的前侧后,第二定位部与转向槽分离。 进一步地,翻料机构还包括:第二吹气组件,第二吹气组件设置在转向板与转向槽 相对的一侧,以用于将物料的第二定位部吹向转向槽内。 根据本发明的另一个方面,提供了一种供料装置,包括翻料机构,翻料机构为上述 的翻料机构。 进一步地,供料装置还包括:料仓,料仓内装有物料;上料机构,上料机构与料仓连 接,其中,驱动组件分别与料仓和上料机构连接,以将料仓内的物料移动至上料机构,并通 过上料机构将物料转移至翻料机构。 进一步地,供料装置还包括:分料机构,分料机构设置在上料机构和翻料机构之 间,分料机构用于将上料机构物料分为第一预设状态下的物料和非第一预设状态下的物 料,并将非第一预设状态下的物料移动至翻料机构进行转动。 4 CN 111606015 A 说 明 书 2/7 页 进一步地,供料装置还包括:筛料机构,筛料机构与翻料机构连接,以用于筛选经 过翻料机构后的非第一预设状态下的物料;输料部,输料部与筛料机构连接,以用于输出第 一预设状态下的物料。 进一步地,筛料机构包括: 第二料道,第二料道与水平面成预定夹角地设置,第二料道上还设有第二导向槽, 以使第一预设状态下的物料通过第一定位部沿第二导向槽的导向方向移动,并使非第一预 设状态下的物料在驱动组件的带动下移出第二料道。 进一步地,筛料机构包括:第三料道,第三料道与第二料道连接,第三料道上设有 出料口;第三吹气组件,第三吹气组件设置在第三料道的上方,以用于朝向第三料道上的物 料吹气并驱动物料沿输送方向移动;第一吹气组件,第一吹气组件设置在第三料道的一侧, 以通过向第三料道上吹气将非第二预设状态下的物料从出料口吹出。 进一步地,筛料机构包括:第三料道,第三料道与第二料道连接,第三料道上设有 出料口;第四吹气组件,第四吹气组件设置在第三料道的底部,第三料道上设有吹气口,以 使第四吹气组件通过吹气口朝向物料吹气,以将第二预设状态下的物料吹起;第一吹气组 件,第一吹气组件设置在第三料道的一侧,以通过向第三料道上吹气将第二预设状态下的 物料从出料口吹出。 应用本发明的技术方案的翻料机构主要用于转动物料,本发明的翻料机构主要包 括第一转向组件和第二转向组件,第一转向组件用于将物料具有第一定位部的一面转动至 物料的底部,第二转向组件用于将具有第一定位部的一端转动至物料输送方向的前侧,以 使物料经过第一转向组件和第二转向组件后调整到预设的状态,从而增加了预设状态的物 料的数量,提高了供料装置的供料数量和效率。 附图说明 构成本申请的一部分的说明书附图用来提供对本发明的进一步理解,本发明的示 意性实施例及其说明用于解释本发明,并不构成对本发明的不当限定。在附图中: 图1示出了根据本发明的供料装置的实施例的结构示意图; 图2示出了本发明的供料装置的一种筛料机构实施例的结构示意图; 图3示出了本发明的供料装置的另一种筛料机构的实施例的结构示意图; 图4示出了本发明的物料实施例的一个视角的示意图; 图5示出了本发明的物料实施例的另一个视角的示意图。 其中,上述附图包括以下附图标记: 10、料仓;20、上料机构;30、分料机构;31、导向槽;32、第一料道;40、翻料机构;41、 第一转向组件;411、导向条;42、第二转向组件;421、转向槽;43、转向板;44、第二吹气组件; 50、筛料机构;51、第二料道;511、第二导向槽;512、出料口;52、第一吹气组件;53、第三料 道;531、吹气口;532、出气口;533、第三导向槽;534、第一挡料板;535、第二挡料板;54、第三 吹气组件;55、第四吹气组件;60、输料部;71、第一定位部;72、第二定位部。
