技术摘要：
本发明提出了一种区域备自投控制系统及其运行风险管控方法，通过在区域备自投装置中设置主从处理器合作协调处理，可以及时采集数据，将数据采集和数据分析分给两个处理器处理，提高了数据处理速度，进而缩短了区域备自投的跳闸时间，使得区域备自投可以及时有效的隔离  全部
背景技术：
随着社会的发展，客户对供电可靠性的要求与日俱增，供电企业需要通过不断完 善输变电一、二次设备来提高供电可靠性。以云南电网为例，多源变电站可以通过常规备自 投来保证供电可靠性，但在不少供电地区存在较多链式、环网等供电方式，当需要断环运行 以减小短路电流或者环网线路中没有全部配置光差保护而存在整定配合困难时，运行方式 也会设置断点，导致部分变电站成为单电源的变电站，进而降低了供电可靠性。现有手段是 通过加装常规备自投来加强电网一次网架结构建设，由此不可避免的引起投入高、建设周 期长、投资效益低等问题。鉴于区域备自投技术日益成熟，为避免变电站成为单电源的变电 站，加装区域备自投成为最佳选择，也是电网发生故障后快速恢复供电、提高供电可靠性的 重要保障和有效手段。 然而，区域备自投工作原理有别于常规备自投，在其安装调试、整定计算、运行维 护等方面存在新问题、新风险，或者以常规备投的方式方法去处理区域备投应用过程中产 生的问题，存在较大安全隐患，极易导致备自投的拒动、误动。因此，为解决上述问题，本发 明提供一种区域备自投控制系统及其运行风险管控方法，有效降低备自投可能引发的拒 动、误动风险的概率，保障区域备自投在电网运行和推广运用过程中稳定、可靠。
技术实现要素：

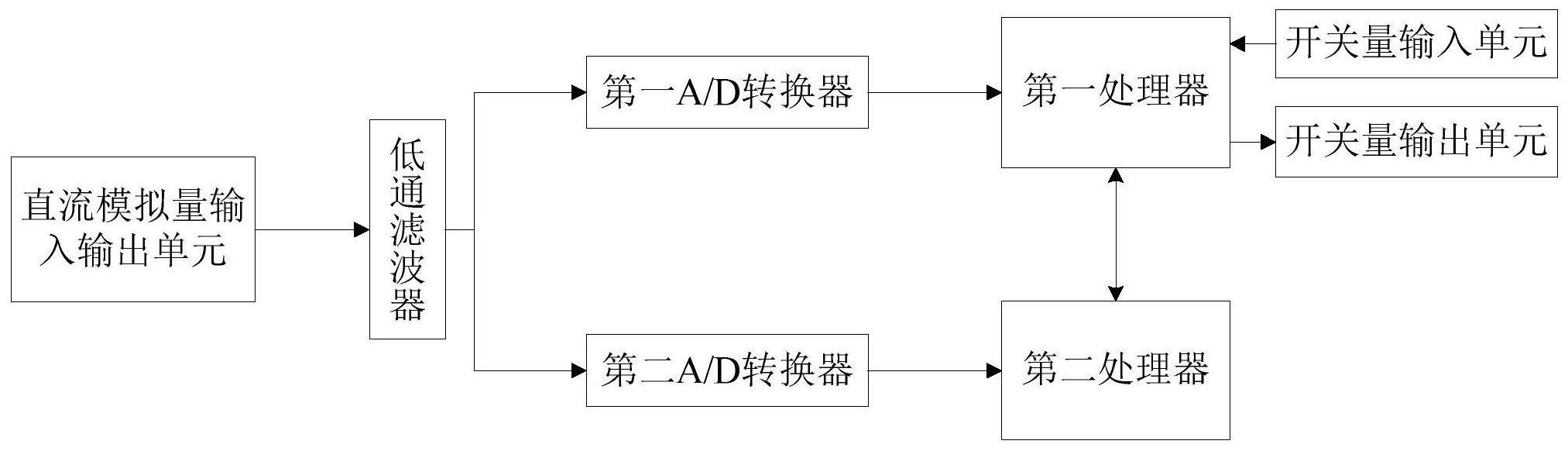

有鉴于此，本发明提出了一种区域备自投控制系统及其运行风险管控方法，有效 降低备自投可能引发的拒动、误动风险的概率，保障区域备自投在电网运行和推广运用过 程中稳定、可靠。 本发明的技术方案是这样实现的：一方面，本发明提供一种区域备自投控制系统， 其包括一个区域控制主站、若干个站域控制子站、若干个就地采集控制装置和通信网关，每 个变电站布置一个站域控制子站，区域控制主站布置在任一变电站； 每个站域控制子站通过一个就地采集控制装置采集电流量和电压量，并通过通信 网关发送区域控制主站的本站信息至区域控制主站。 在以上技术方案的基础上，优选的，区域控制主站设置有区域备自投装置，区域备 自投装置包括数据处理单元、开关量输入单元、开关量输出单元和直流模拟量输入输出单 元，数据处理单元包括低通滤波器、第一A/D转换器、第二A/D转换器、第一处理器和第二处 理器； 外部开关量信号通过开关量输入单元与第一处理器的数据输入端电性连接，外部 直流模拟量通过直流模拟量输入输出单元与低通滤波器的输入端电性连接，低通滤波器的 输出端分别与第一A/D转换器的模拟量输入端和第二A/D转换器的模拟量输入端电性连接， 4 CN 111553554 A 说　明　书 2/6 页 第一A/D转换器的数字输出端与第一处理器的输入端电性连接，第二A/D转换器的数字输出 端与第二处理器的输入端电性连接，第一处理器的通信端与第二处理器的通信端电性连 接。 另一方面，本发明还提供了一种区域备自投装置的运行风险管控方法，包括以下 步骤： S1、根据接线电压整定区域备自投有压定值、无压启动定值和无压合闸定值； S2、整定区域备自投逻辑的跳闸时间，其中，整定标准为：就地备自投逻辑的跳闸 时间有效躲过区域备自投逻辑的跳闸时间； S3、整定合后位置接入，确定区域备自投装置接入KKJ还是STJ，若区域备自投装置 接入KKJ时，将备自投定值“合后位置接入”整定为1，否则整定为0；若区域备自投装置接入 STJ，则退出区域备自投装置； S4、整定区域备自投装置出口定值； S5、根据备自投优先级计算公式为串供回路中各备自投装置设置动作优先级； S6、区域范围内在串供回路发生故障时，判断区域备自投是否满足备自投条件，若 满足条件，则根据预设串供回路中各备自投装置的优先级，确定备自投最优备自投投退策 略，并根据区域备自投启动逻辑启动备自投装置，根据区域备自投动作逻辑跳相应开关。 在以上技术方案的基础上，优选的，S2中整定标准的数字表达式为： Tn＝Tb Δt； 式中，n取正整数，Tn分别为n个就地备自投逻辑的跳闸时间，Tb为区域备自投逻辑 的跳闸时间，Δt为备自投动作时间配合级差，Δt＞1s。 在以上技术方案的基础上，优选的，S5中备自投优先级计算公式为： P＝K1P1 K2P2 K3P3； 式中，P为备自投优先级，P1为就地退出优先级，P2为自动控制优先级，P3为负荷属 性优先级，P1、P2和P3均为整数，且P1＞P2＞P3；K1、K2和K3分别对应P1、P2和P3的取值系数； 其中，K1、K2和K3的取值规律为：K1就地退出取1，K2和K3取0；K2自动控制取1，K1和K3 取0；K3重要用户取1，K1和K2取0。 在以上技术方案的基础上，优选的，S5中当多个备自投装置的优先级相同时，按照 退出变电站最少、退出负荷最少的原则退出。 在以上技术方案的基础上，优选的，备自投动作逻辑包括：充电逻辑、启动逻辑、动 作判断逻辑和返回逻辑； 充电逻辑、启动逻辑和返回逻辑与常规备自投动作逻辑相同，动作判断逻辑为：无 外部闭锁信号、备自投装置已启动并且备供线路有压时，联跳小电源，同时跳开主供线路， 主供线路断开以后，合闸备供线路。 本发明的一种区域备自投装置及其运行风险管控方法相对于现有技术具有以下 有益效果： (1)通过在区域备自投装置中设置主从处理器合作协调处理，可以及时采集数据， 将数据采集和数据分析分给两个处理器处理，提高了数据处理速度，进而缩短了区域备自 投的跳闸时间，使得区域备自投可以及时有效的隔离故障，缩小停电范围，缩短恢复供电时 间，避免区域备自投拒动的情况； 5 CN 111553554 A 说　明　书 3/6 页 (2)在串供回路中每个备自投装置设置优先级，当某一设备故障时，可能引起多个 设备备自投动作，并非所有的备自投装置动作都是必要的，因此，本发明为每个备自投装置 设置优先级，可以避免多个备自投动作，避免区域备自投拒动的情况，进而扩大停电范围， 延长停电时间。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本发明一种区域备自投装置的结构示意图； 图2为本发明一种区域备自投控制系统结构示意图； 图3为本发明一种区域备自投控制系统的一个实际应用案例示意图； 图4为本发明一种区域备自投装置的运行风险管控方法的流程图； 图5为本发明一种区域备自投装置的工作逻辑。
