技术摘要：
本发明涉及建筑施工的技术领域，尤其是涉及一种基于BIM的幕墙施工方法、装置、设备以及存储介质，其基于BIM的幕墙施工方法包括以下步骤：S10：获取主体建筑施工方案，根据所述主体建筑施工方案构建模拟主体模型；S20：获取幕墙模拟施工方案，根据所述幕墙模拟施工方案  全部
背景技术：
目前，建筑幕墙是由支承结构体系与面板组成的，可相对主体结构有一定位移能 力，不分担主体结构所受作用的建筑外围护结构或装饰性结构。 现有的对建筑幕墙的施工通常是在建筑主体搭建完成后，通过在建筑主体表面搭 建铝横梁立柱、钢结构、玻璃肋等支承结构后，将建筑幕墙通过支撑结构固定于建筑主体的 表面。公开号为CN110306804A的中国发明专利申请，公开了一种幕墙施工方法，包括在主体 结构完工后，利用3D扫描技术扫描主体结构，并根据扫描数据逆向建模生成实际主体模型， 在此基础上进行幕墙节点构件的建模，并根据幕墙节点构件模型和设计幕墙模型进行幕墙 节点构件和幕墙墙板的配料，最后再将幕墙节点构件和幕墙墙板安装在主体结构上，完成 幕墙的施工；基于BIM技术，重建与实际结构一致的实际主体模型，并在此基础上进行幕墙 的深化建模和施工，能够缩短幕墙施工周期，提高幕墙施工质量，得到与设计幕墙模型一致 的幕墙结构。 上述中的现有技术方案存在以下缺陷：生成实际主体模型时，是需要通过对建筑 好的主体结构进行扫描，再对幕墙节点构建的安装进行建模分析设计，然而在分析的过程 中，由于主体结构已经建筑完成，因此只能够对幕墙节点构建进行设计，在设计得到的方案 中，幕墙节点结构为了适应主体结构，有可能会出现需要订做相应的产品，在订做幕墙节点 构建时会耽误施工周期，影响施工进度，因此还有改善空间。
技术实现要素：

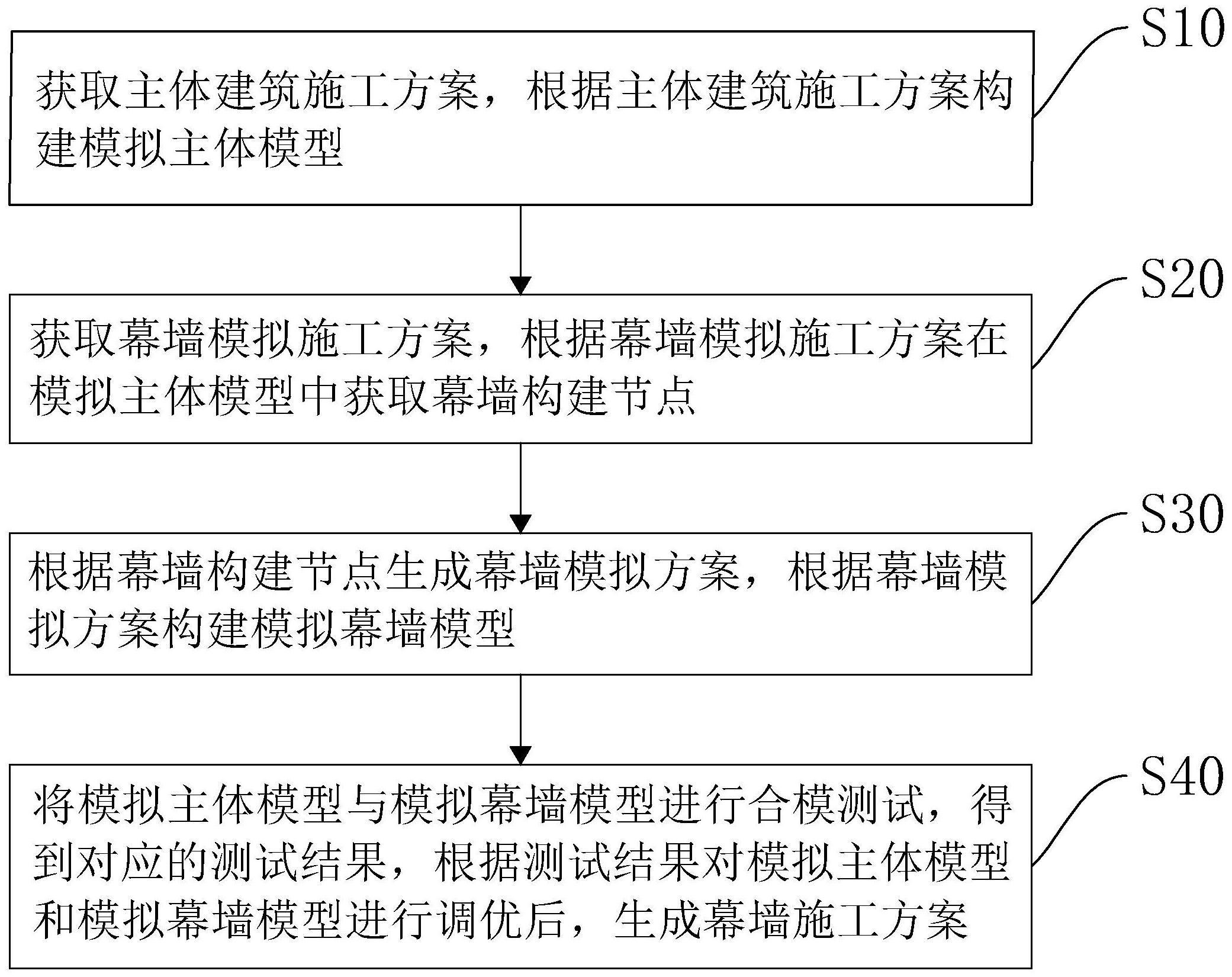

本发明的目的是提供一种提升设计优化幕墙施工方案时的效率的基于BIM的幕墙 施工方法、装置、设备以及存储介质。 本发明的上述发明目的一是通过以下技术方案得以实现的： 一种基于BIM的幕墙施工方法，所述基于BIM的幕墙施工方法包括以下步骤： S10：获取主体建筑施工方案，根据所述主体建筑施工方案构建模拟主体模型； S20：获取幕墙模拟施工方案，根据所述幕墙模拟施工方案在所述模拟主体模型中获取 幕墙构建节点； S30：根据所述幕墙构建节点生成幕墙模拟方案，根据所述幕墙模拟方案构建模拟幕墙 模型； S40：将所述模拟主体模型与所述模拟幕墙模型进行合模测试，得到对应的测试结果， 根据所述测试结果对所述模拟主体模型和所述模拟幕墙模型进行调优后，生成幕墙施工方 案。 通过采用上述技术方案，通过根据主体建筑施工方案构建模拟主体模型，能够在 4 CN 111552917 A 说　明　书 2/9 页 对主体建筑施工前查看到建筑主体的模型，便于对该主体施工建筑方案的调整；从模拟主 体模型中获取幕墙构建节点，能够使得得到的幕墙构建节点与模拟主体模型的契合度更 高，并根据该幕墙构建节点构建模拟幕墙模型，能够进一步提升构建出的模拟幕墙模型与 模拟主体模型的契合度；通过对模拟主体模型与幕墙模拟模型进行合模测试，根据测试结 果进行调优，能够在设计阶段及时发现并改进设计阶段的出现问题，从而能够在根据幕墙 施工方案对建筑幕墙进行施工时减少调整的时间，从而能够提升对建筑幕墙的施工的效 率。 本发明在一较佳示例中可以进一步配置为：步骤S20包括： S21：从所述主体建筑施工方案中获取幕墙施工位置数据； S22：根据所述幕墙施工位置数据获取所述幕墙构建节点。 通过采用上述技术方案，通过获取幕墙施工位置数据，能够准确获取到该幕墙构 建节点，从而保证了后续模拟幕墙模型与模拟主体模型之间的契合度。 本发明在一较佳示例中可以进一步配置为：步骤S30包括： S31：从所述幕墙模拟方案中获取支撑构建模拟方案数据，根据所述支撑结构模拟方案 数据构建模拟支撑结构模型； S32：从所述幕墙模拟方案中获取墙板模拟方案数据，根据所述墙板模拟方案数据模拟 墙板模型，将所述模拟支撑模型和所述模拟墙板模型作为所述模拟幕墙模型。 通过采用上述技术方案，通过分别构建模拟支撑结果模型和模拟墙板模型，能够 便于对幕墙的支撑结构和墙板分别调优，从而能够保证幕墙的支撑结构和墙板的施工方案 的合理性。 本发明在一较佳示例中可以进一步配置为：步骤S40包括： S41：将所述模拟支撑模型和所述模拟主体模型进行第一合模测试，根据得到的第一测 试结果，根据所述第一测试结果对所述模拟支撑模型和所述模拟主体模型进行调优，得到 第一调优结果，所述第一调优结果包括支撑调优模型和主体调优模型； S42：将所述支撑调优模型和所述模拟墙板模型进行第二合模测试，根据得到的第二测 试结果对所述模拟墙板模型进行调优，得到墙板调优模型； S43：将所述主体调优模型、支撑调优模型和所述墙板调优模型进行第三合模测试，根 据得到的第三测试结果对所述主体调优模型、支撑调优模型和所述墙板调优模型进行调 优，得到所述幕墙施工方案。 通过采用上述技术方案，依次对支撑结构与建筑主体、支撑结构与墙板以及建筑 主体、支撑结构和墙板进行合模测试和逐步调优，能够将测试和调优进行细化，从而提升了 调优后得到幕墙施工方案的准确性，通过提升幕墙施工方案的准确性，能够使得施工人员 在根据该幕墙施工方案进行施工时，提升施工的效率。 本发明在一较佳示例中可以进一步配置为：在步骤S40之后，所述基于BIM的幕墙 施工方法还包括： S50：通过3D扫描获取实际主体模型； S60：将所述实际主体模型与所述墙板调优模型和支撑调优模型实际合模测试，根据得 到的实际测试结果对所述墙板调优模型和支撑调优模型进行微调，得到幕墙调优方案。 通过采用上述技术方案，通过在建筑主体建筑完成后，通过在实际搭建幕墙前生 5 CN 111552917 A 说　明　书 3/9 页 成实际主体模型，并进行实际合模测试，可以在实际的建筑主体与幕墙施工方案中调优后 的模拟主体模型产生误差时，根据该误差对幕墙的施工方案进行微调，保证了幕墙的质量。 本发明的上述发明目的二是通过以下技术方案得以实现的： 一种基于BIM的幕墙施工装置，所述基于BIM的幕墙施工装置包括： 主体建模模块，用于获取主体建筑施工方案，根据所述主体建筑施工方案构建模拟主 体模型； 节点设置模块，用于获取幕墙模拟施工方案，根据所述幕墙模拟施工方案在所述模拟 主体模型中获取幕墙构建节点； 幕墙建模模块，用于根据所述幕墙构建节点生成幕墙模拟方案，根据所述幕墙模拟方 案构建模拟幕墙模型； 测试调优模块，用于将所述模拟主体模型与所述模拟幕墙模型进行合模测试，得到对 应的测试结果，根据所述测试结果对所述模拟主体模型和所述模拟幕墙模型进行调优后， 生成幕墙施工方案。 通过采用上述技术方案，通过根据主体建筑施工方案构建模拟主体模型，能够在 对主体建筑施工前查看到建筑主体的模型，便于对该主体施工建筑方案的调整；从模拟主 体模型中获取幕墙构建节点，能够使得得到的幕墙构建节点与模拟主体模型的契合度更 高，并根据该幕墙构建节点构建模拟幕墙模型，能够进一步提升构建出的模拟幕墙模型与 模拟主体模型的契合度；通过对模拟主体模型与幕墙模拟模型进行合模测试，根据测试结 果进行调优，能够在设计阶段及时发现并改进设计阶段的出现问题，从而能够在根据幕墙 施工方案对建筑幕墙进行施工时减少调整的时间，从而能够提升对建筑幕墙的施工的效 率。 本发明的上述发明目的三是通过以下技术方案得以实现的： 一种计算机设备，包括存储器、处理器以及存储在所述存储器中并可在所述处理器上 运行的计算机程序，所述处理器执行所述计算机程序时实现上述基于BIM的幕墙施工方法 的步骤。 本发明的上述发明目的四是通过以下技术方案得以实现的： 一种计算机可读存储介质，所述计算机可读存储介质存储有计算机程序，所述计算机 程序被处理器执行时实现上述基于BIM的幕墙施工方法的步骤。 综上所述，本发明包括以下至少一种有益技术效果： 1、通过对模拟主体模型与幕墙模拟模型进行合模测试，根据测试结果进行调优，能够 在设计阶段及时发现并改进设计阶段的出现问题，从而能够在根据幕墙施工方案对建筑幕 墙进行施工时减少调整的时间，从而能够提升对建筑幕墙的施工的效率； 2、依次对支撑结构与建筑主体、支撑结构与墙板以及建筑主体、支撑结构和墙板进行 合模测试和逐步调优，能够将测试和调优进行细化，从而提升了调优后得到幕墙施工方案 的准确性，通过提升幕墙施工方案的准确性，能够使得施工人员在根据该幕墙施工方案进 行施工时，提升施工的效率； 3、通过在建筑主体建筑完成后，通过在实际搭建幕墙前生成实际主体模型，并进行实 际合模测试，可以在实际的建筑主体与幕墙施工方案中调优后的模拟主体模型产生误差 时，根据该误差对幕墙的施工方案进行微调，保证了幕墙的质量。 6 CN 111552917 A 说　明　书 4/9 页 附图说明 图1是本发明一实施例中基于BIM的幕墙施工方法的一流程图； 图2是本发明一实施例中基于BIM的幕墙施工方法中步骤S20的实现流程图； 图3是本发明一实施例中基于BIM的幕墙施工方法中步骤S30的实现流程图； 图4是本发明一实施例中基于BIM的幕墙施工方法中步骤S40的实现流程图； 图5是本发明一实施例中基于BIM的幕墙施工方法中的另一实现流程图； 图6是本发明一实施例中基于BIM的幕墙施工装置的一原理框图； 图7是本发明一实施例中计算机设备的一示意图。
