技术摘要：
本发明公开了一种声光预警的开机控制电路，包括外接220V交流电源的二次线电源端口A和电源端口B，其特征在于：所述控制电路还包括双极断路器QF1和QF2、停止按钮SB1、启动按钮SB2、预警中间继电器KA1、预警时间继电器KT1、声光报警器HAB、运行接触器KM以及预警指示灯HD1  全部
背景技术：
在工业制造领域，设备启动开机每天都在大量重复操作，当大型设备占地面积较 大或距离较远，以及设备检修完毕启动时，由于操作人员或检修人员配合不一致，开机时仍 有人还在检修，容易造成人身事故。
技术实现要素：

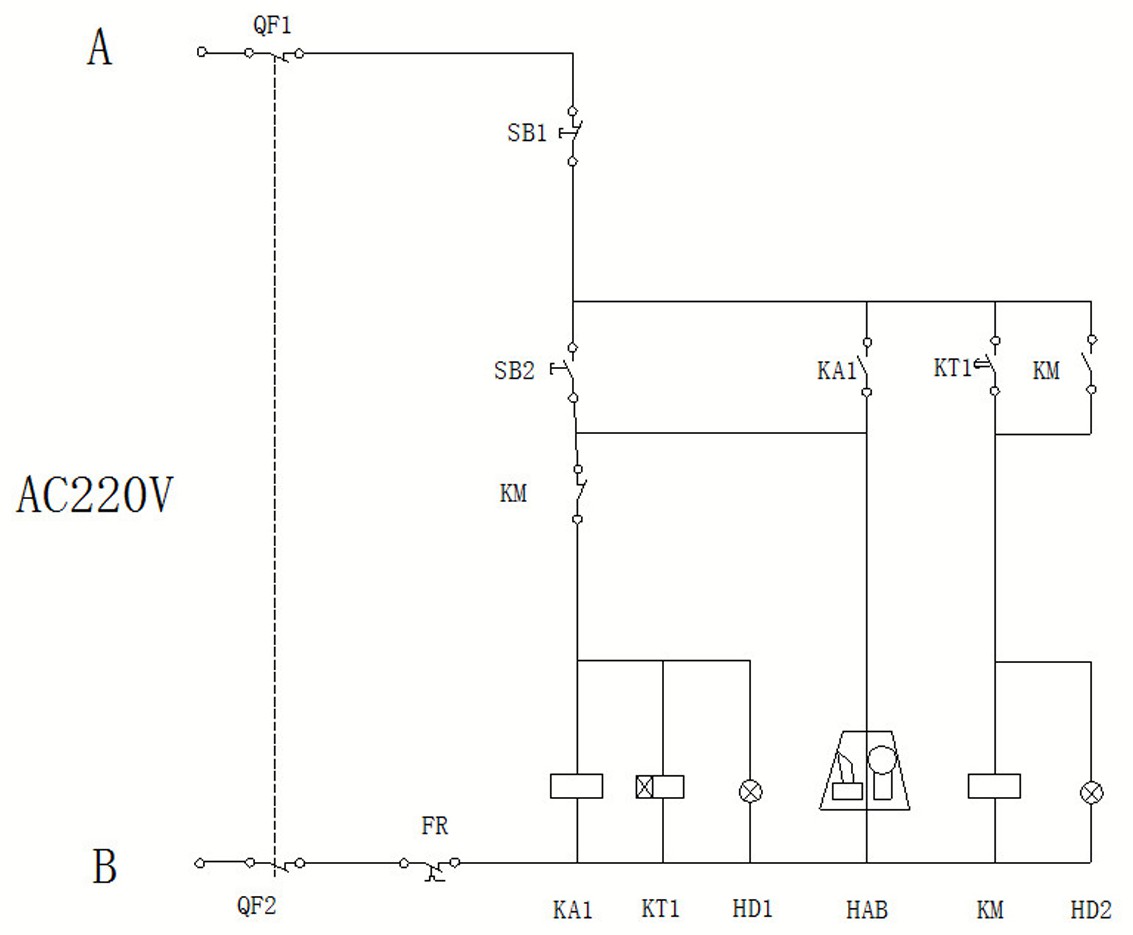

本发明的目的在于提供一种声光预警的开机控制电路，开机时，首先声光报警器 工作，提醒操作工和检修工注意。经过延时后，电动机才开始运转，从而防止发生安全事故。 本电路简单，操作简便，运行可靠，为安全生产保驾护航。 为达到上述目的，本发明一种声光预警的开机控制电路，包括外接220V交流电源 的二次线电源端口A和电源端口B，所述控制电路还包括双极断路器QF1和QF2、停止按钮 SB1、启动按钮SB2、预警中间继电器KA1、预警时间继电器KT1、声光报警器HAB、运行接触器 KM以及预警指示灯HD1、运行指示灯HD2和热继电器FR； 所述二次线电源端口A经双极断路器QF1、停止按钮SB1，与启动按钮SB2上端、预警中间 继电器KA1常开触点上端、预警时间继电器KT1延时闭合常开触点上端、运行接触器KM常开 触点上端相连接； 所述启动按钮SB2下端与预警中间继电器KA1常开触点下端相并联后，分别与运行接触 器KM常闭触点和声光报警器HAB上端相连接； 所述运行接触器KM常闭触点下端，分别与预警中间继电器KA1线圈上端、预警时间继电 器KT1线圈上端、预警指示灯HD1上端相连接； 所述预警时间继电器KT1延时闭合常开触点下端与运行接触器KM常开触点下端相并联 后，分别与运行接触器KM线圈上端和运行指示灯HD2上端相连接； 所述预警中间继电器KA1线圈下端、预警时间继电器KT1线圈下端、预警指示灯HD1下 端、声光报警器HAB下端、运行接触器KM线圈下端、运行指示灯HD2下端相并联且串联热继电 器FR常闭触点与双极断路器QF2的一端连接； 所述双极断路器QF2的另一端与二次线电源端口B相接。 在上述技术方案中，本发明一种声光预警的开机控制电路在开机时，先手动闭合 双极断路器QF1和QF2，这时按下启动按钮SB2，预警中间继电器KA1线圈、预警时间继电器 KT1线圈同时得电。预警中间继电器KA1常开触点闭合自锁。预警指示灯HD1点亮，同时声光 报警器HAB闪光并大分贝鸣叫。 当预警时间继电器KT1延时时间到达，其延时常开触点闭合，运行接触器KM线圈得 电动作，主电路接通，电动机开始正转，运行指示灯HD2点亮。另外运行接触器KM常闭触点， 断开预警中间继电器KA1线圈、预警时间继电器KT1线圈、预警指示灯HD1电源。预警中间继 3 CN 111600513 A 说　明　书 2/3 页 电器KA1常开触点打开，声光报警器HAB停止工作。 本发明一种声光预警的开机控制电路在关机时，按下停止按钮SB1，运行接触器KM 线圈失电动作，主电路断开，电动机停止运行，运行指示灯HD2熄灭。 本电路简单，操作简便，运行可靠，为安全生产保驾护航。 附图说明 图1是本发明一种声光预警的开机控制电路图。
