技术摘要：

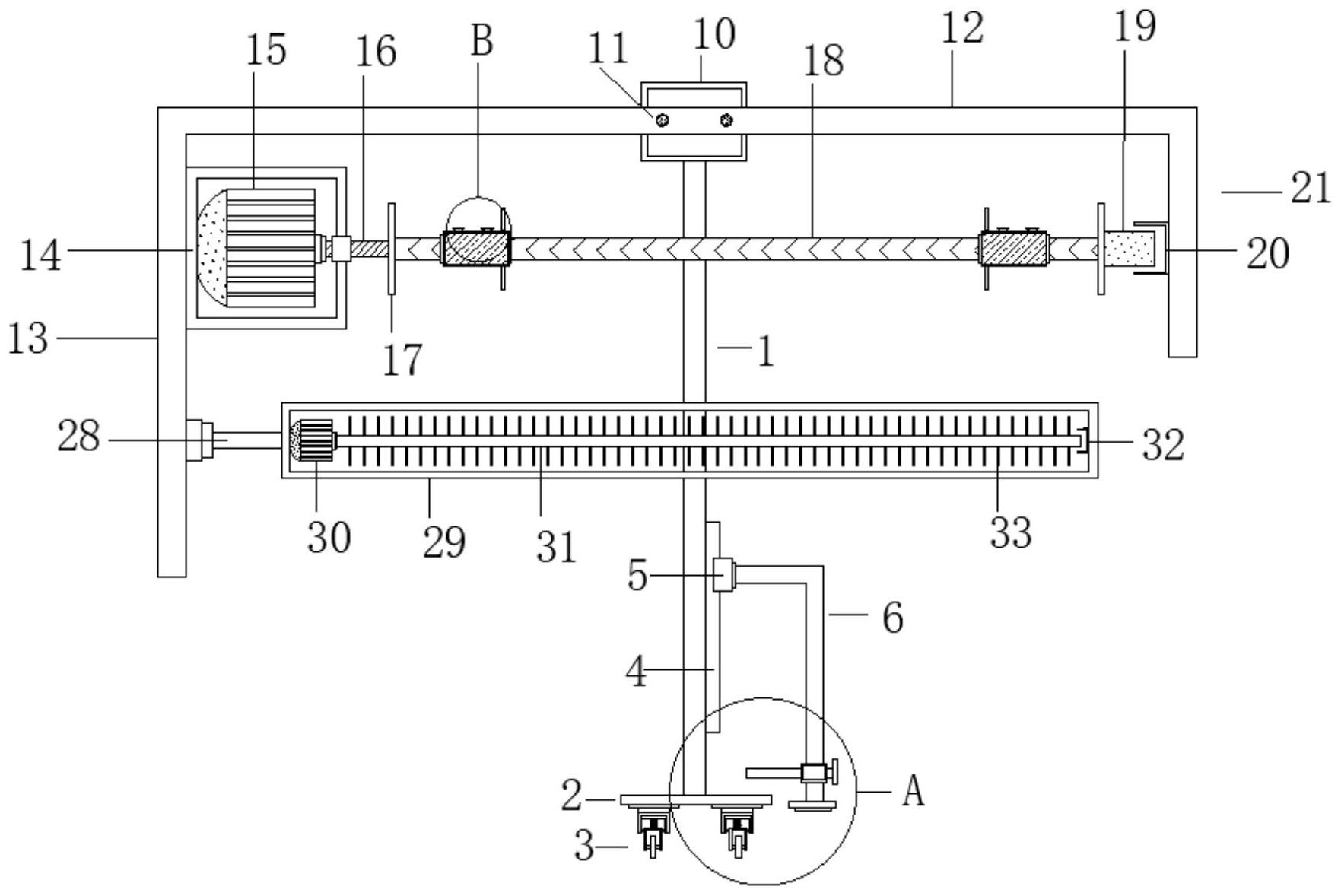

本发明公开了一种农业用地膜收卷装置，包括装置支撑杆，装置支撑杆为L型，装置支撑杆下端固定连接有移动底座，移动底座上相对于装置支撑杆的另一侧固定连接有若干万向轮，本发明通过设置有万向轮，能够使得本装置便于移动，通过设置有套管，能够利用套管在地膜收卷辊上  全部
背景技术：
： 地膜即为覆盖在土地表面的一层薄膜，长期覆盖之后，地膜外表面落有灰尘，地膜 内表面上附着有泥土，因此在收卷的过程中可能因为这些杂质导致收卷困难，因此本发明 提出一种农业用地膜收卷装置。
技术实现要素：
： 本发明的目的就在于为了解决上述问题而提供一种农业用地膜收卷装置，解决了 现有技术的缺点。 为了解决上述问题，本发明提供了一种技术方案： 一种农业用地膜收卷装置，包括装置支撑杆，所述装置支撑杆为L型，所述装置支 撑杆下端固定连接有移动底座，所述移动底座上相对于装置支撑杆的另一侧固定连接有若 干万向轮，所述移动底座上方的装置支撑杆一侧固定连接有一号滑轨，所述一号滑轨上滑 动连接有一号滑块，所述一号滑块在一号滑轨上自由移动，所述一号滑块上相对于一号滑 轨的另一侧固定连接有L  型滑杆，所述L型滑杆通过一号滑块与一号滑轨滑动连接，所述L 型滑杆通过一号滑块在一号滑轨上自由移动，所述L型滑杆上相对于一号滑块的另一端固 定连接有底部固定板，所述底部固定板上方的L型滑杆上开凿有内外连通的限位孔，所述限 位孔上穿插设置有限位板，所述限位板的长度大于底部固定板与移动底座之间的距离，所 述装置支撑杆上相对于移动底座的另一端固定连接有一号安装板。 作为优选，所述一号安装板上相对于装置支撑杆的另一侧设置有横梁，所述一号 安装板上穿插设置有若干连接螺栓，所述连接螺栓上相对于一号安装板的另一端穿插设置 在横梁上，所述横梁一端固定连接有一号侧板，所述一号侧板上固定连接有电机安装外壳， 所述电机安装外壳内固定连接有一号伺服电机，所述一号伺服电机的输出端固定连接有一 号电机轴，所述一号电机轴上相对于一号伺服电机的另一端固定连接有若干收卷辊安装 板，所述收卷辊安装板之间固定连接有地膜收卷辊。 作为优选，远离所述一号电机轴的收卷辊安装板一侧固定连接有一号转轴，所述 一号转轴上相对于收卷辊安装板的另一端转动连接有一号轴承，所述一号轴承固定安装在 二号侧板上，所述二号侧板一端与横梁固定连接，所述地膜收卷辊上套设有若干套管，所述 套管的内壁上开凿有若干内外连通的螺纹槽，所述螺纹槽通过其内壁的内螺纹螺纹连接有 螺纹柱，所述螺纹柱设置在套管外部的一端固定连接有旋柄，所述旋柄与螺纹槽之间的螺 纹柱外部套设有垫片，所述螺纹槽一侧的套管两侧上均固定连接有导向板，所述电机安装 外壳下方的一号侧板上固定连接有若干一号连接杆，所述一号连接杆上相对于一号侧板的 另一端固定连接有一号外壳。 作为优选，所述一号外壳的内壁上固定安装有二号伺服电机，所述二号伺服电机 4 CN 111573350 A 说　明　书 2/3 页 的输出端通过二号电机轴固定连接有清洗辊。 作为优选，所述清洗辊上固定连接有若干清洗毛，所述清洗辊上相对于二号伺服 电机的另一端转动连接有二号轴承。 作为优选，所述二号轴承固定安装在一号外壳的内壁上。 作为优选，所述一号连接杆之间的距离大于清洗毛刷的长度。 作为优选，所述一号安装板通过若干连接螺栓与横梁固定连接。 本发明的有益效果： 本发明通过设置有万向轮，能够使得本装置便于移动，通过设置有套管，能够利用 套管在地膜收卷辊上自由移动，从而根据地膜的宽度来调节导向板之间的距离，从而防止 地膜在收卷过程中在地膜收卷辊上发生偏移，通过设置有清洗毛刷，能够将地膜穿过两个 一号外壳之间并且固定在地膜收卷辊上，在地膜收卷辊转动的同时，利用二号伺服电机带 动清洗辊转动，从而使得地膜在收卷的同时利用清洗毛刷进行清理地膜的表面。 附图说明： 为了易于说明，本发明由下述的具体实施及附图作以详细描述。 图1为本发明的结构示意图； 图2为本发明的A处放大结构示意图； 图3为本发明的B处放大结构示意图。 图中：1、装置支撑杆；2、移动底座；3、万向轮；4、一号滑轨；5、一号滑块；6、L型滑 杆；7、底部固定板；8、限位孔；9、限位板；10、一号安装板；11、连接螺栓；12、横梁；13、一号侧 板；14、电机安装外壳；15、一号伺服电机；16、一号电机轴；17、收卷辊安装板；18、地膜收卷 辊；19、一号转轴；20、一号轴承；21、二号侧板；22、套管；23、螺纹槽；24、螺纹柱；25、旋柄； 26、垫片；27、导向板；28、一号连接杆；29、一号外壳；  30、二号伺服电机；31、清洗辊；32、二 号轴承；33、清洗毛刷。
