技术摘要：

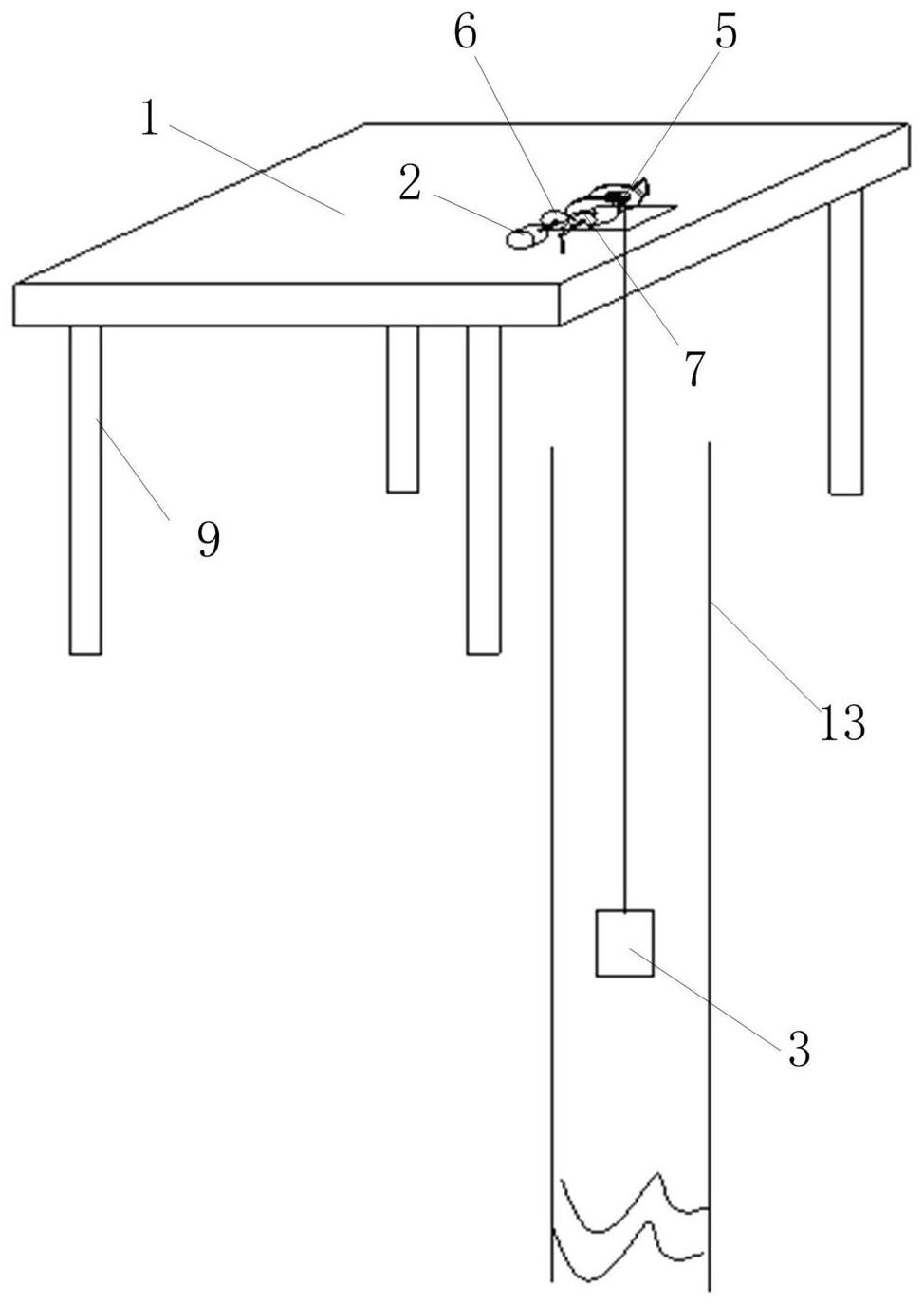

本发明实施例提供的地下水位监测装置，将固定台通过支撑结构固定在观测井处，驱动电机带动滚柱转动，设置在连接件端部的水位监测部跟随移动的连接件向下运动，连接件的一端设置有开设有贯穿孔的连接耳，另一端面上开设有截面为长方形的凹槽，前一个连接件的连接耳连接  全部
背景技术：
沙地依靠厚度不等的覆沙层接收和储存天然降水，由于沙地地处半干旱区，蒸发 强烈，地下水位变化极为活跃，尤其是浅层潜水位与降水、植被蒸腾、沙丘面蒸发关系紧密； 掌握沙地潜水位动态变化对于沙地沙丘固定与活化具有很高指示作用。同时沙丘水质也关 系着固沙植物种的生长与植被结构，可见开展沙地地下水潜水位和水质的动态监测是研究 沙地地下水位变化与植被恢复和沙化动态的重要的手段。 现有的水位监测装置，采用无弹性软绳来连接水位监测部，当观测井内存在异物 或阻挡时，水位监测部无法有效的下降，进而导致水位监测部无法伸入至地下水面而无法 测量地下水位。
技术实现要素：
为解决上述技术问题，本发明实施例的目的在于提供一种地下水位监测装置，具 体技术方案如下： 本发明实施例提供了一种地下水位监测装置，包括：固定台、驱动电机、水位监测 部、多个连接件、滚动结构、主动齿轮、从动齿轮； 在所述固定台的底部设置有多个支撑结构，所述支撑结构用于将所述固定台支撑 至预定高度； 所述驱动电机、所述滚动结构、所述主动齿轮、所述从动齿轮均位于所述固定台的 顶面上； 所述驱动电机驱动连接所述主动齿轮，所述主动齿轮啮合所述从动齿轮，所述动 动齿轮固定连接所述滚动结构；所述驱动电机驱动所述主动齿轮转动，所述主动齿轮啮合 传动所述从动齿轮转动，在所述滚动结构跟随所述从动齿轮转动； 在所述连接件的一端设置有第一连接部，另一端设置有第二连接部；所述第一连 接部包括连接耳，在所述连接耳的侧壁上开设有贯穿孔；所述第二连接部包括截面为正方 形的凹槽、转轴；所述转轴固定在所述凹槽的第一组相对的内侧壁上，所述转轴与所述连接 耳通过所述贯穿孔转动连接，所述转轴的直径与所述贯穿孔的孔径适配；所述凹槽的第二 组相对的侧壁的材质为柔性PVC材质，所述凹槽的尺寸与所述连接耳的尺寸适配； 前一个连接件的第一连接部连接后一个连接件的第二连接部，第一个连接件的第 二连接部固定在所述滚动结构上，所述滚动结构的滚动轴线与所述转轴的轴线平行。 可选的，所述连接件的长度为10-100mm。 可选的，所述连接耳的材质为高强度钢。 可选的，所述驱动电机为伺服电机、直流电机、交流电机中的任一种。 可选的，在所述固定台上开设有通孔，所述滚动结构通过支撑件设置在所述通孔 3 CN 111595409 A 说　明　书 2/5 页 的正上方。 可选的，所述滚动结构包括轴、滚柱、轴孔、第一限位件、第二限位件； 所述支撑件固定连接所述轴，所述滚柱通过所述轴孔与所述轴转动连接，所述轴 与所述轴孔适配；所述第一限位部位于所述滚柱的一个端面，所述第二限位部位于所述滚 柱的另一个端面，所述第一限位部固定连接所述滚柱，所述第二限位部固定连接所述滚柱。 可选的，所述水位监测部为浮子式水位计、跟踪式水位计、压力式水位计和反射式 水位计中的任一种。 可选的，还包括控制器，所述控制器控制所述驱动电机正转、反转或停止。 可选的，所述连接件的材质为硬质PVC。 可选的，所述预定高度为10-50cm。 本发明实施例提供了一种地下水位监测装置，包括：固定台、驱动电机、水位监测 部、多个连接件、滚动结构、主动齿轮、从动齿轮；在固定台的底部设置有多个支撑结构，支 撑结构用于将固定台支撑至预定高度；驱动电机、滚动结构、主动齿轮、从动齿轮均位于固 定台的顶面上；驱动电机驱动连接主动齿轮，主动齿轮啮合从动齿轮，动动齿轮固定连接滚 动结构；驱动电机驱动主动齿轮转动，主动齿轮啮合传动从动齿轮转动，在滚动结构跟随从 动齿轮转动；在连接件的一端设置有第一连接部，另一端设置有第二连接部；第一连接部包 括连接耳，在连接耳的侧壁上开设有贯穿孔；第二连接部包括截面为正方形的凹槽、转轴； 转轴固定在凹槽的第一组相对的内侧壁上，转轴与连接耳通过贯穿孔转动连接，转轴的直 径与贯穿孔的孔径适配；凹槽的第二组相对的侧壁的材质为柔性PVC材质，凹槽的尺寸与连 接耳的尺寸适配；前一个连接件的第一连接部连接后一个连接件的第二连接部，第一个连 接件的第二连接部固定在滚动结构上，滚动结构的滚动轴线与转轴的轴线平行。 在实际应用中，将固定台通过支撑结构固定在观测井的井口位置，驱动电机带动 主动齿轮转动，主动齿轮与从动齿轮啮合，在主动齿轮的带动作用下，从动齿轮跟随转动， 从动齿轮固定在轴上，轴通过支撑件支撑在固定台的台面上，滚柱与轴同轴固定连接，多个 连接件缠绕在上述滚珠上，在从动齿轮的转动带动作用下，轴、滚柱同步转动，连接件跟随 转动并向下运动，设置在连接件端部的水位监测部跟随移动的连接件向下运动，上述连接 件的一端设置有开设有贯穿孔的连接耳，在连接件的另一端面上开设有截面为长方形的凹 槽，在凹槽相对的两个侧壁之间设置有轴，未设置轴的相对的侧壁为柔性材质，前一个连接 件的连接耳连接后一个连接件的凹槽，轴与上述贯穿孔转动连接，当前一个连接件与后一 个连接件平行时，前一个连接件的连接耳卡在第二组相对的侧壁之间，在滚柱回收连接件 时，在重力作用下，前一个连接件的连接耳挤压上述柔性材质，直至连接耳脱离出上述第二 组相对的侧壁之间，此时，前一个连接件与后一个连接件的连接耳的前端抵持上述第二组 相对的侧壁中的一个侧壁，前一个连接件的连接耳的侧壁抵持上述第二组相对的侧壁中的 一个侧壁，便于多个连接件缠绕在滚柱上。采用本发明实施例提供的方案，当水位监测部在 向下运动时，采用各个连接件连接起来的组件对上述水位监测部进行拉引，两个相邻的连 接件之间由于连接耳与凹槽的限位作用，多个连接件组成的组件具备一定的刚性，面对观 测井内的异物或阻挡使，可以提高水位监测部的通过性，便于水位监测部对观测井内的水 位进行监测。 4 CN 111595409 A 说　明　书 3/5 页 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍。 图1为本发明实施例提供的一种地下水位监测装置的结构示意图； 图2为本发明实施例提供的滚动结构的结构示意图； 图3为本发明实施例提供的凹槽的正视图； 图4为本发明实施例提供一种连接件的结构示意图； 图5为本发明实施例提供另一种连接件的结构示意图。 附图标记： 1固定台、2驱动电机、3水位监测部、4多个连接件、5滚动结构、6主动齿轮、7从动齿 轮、8支撑件、9支撑结构、10贯穿孔、11凹槽、12通孔、13观测井、14第二组相对的侧壁、15连 接耳、16轴、17滚柱、18轴孔、19第一限位件、20第二限位件。
