技术摘要：

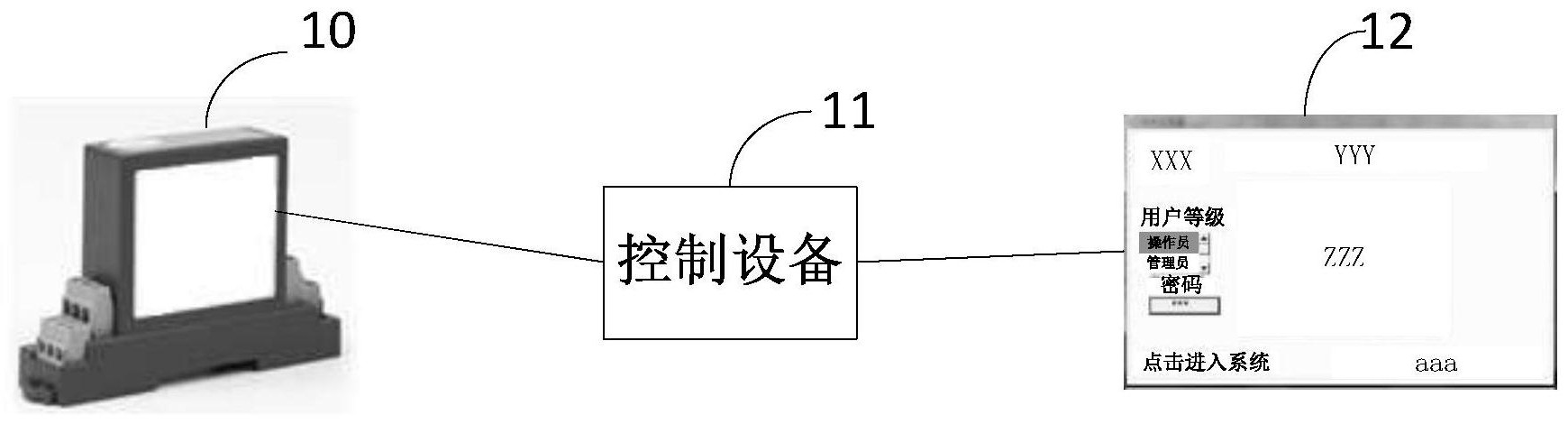

本发明公开了一种电源变压器次级短路试验的监控装置和方法，装置包括：电流传感器，用于检测电源变压器次级短路试验过程中的电源变压器的次级电流，以获取电源变压器的次级电流的检测值；控制设备，与所述电流传感器连接，用于接收所述电源变压器的次级电流的检测值，  全部
背景技术：
电源变压器是一种软磁电磁元件，功能是功率传送、电压变换和绝缘隔离，在电源 技术中和电力电子技术中得到广泛的应用几乎在所有的电子产品中都要用到，为避免电源 变压器次级出现短路或过载，导致异常不可控，电源变压器应内含保护装置(如熔断体、可 恢复保险等)。在异常情况下，能及时切断初级电源。 目前，通常采用初级通入额定电压、额定频率，次级长期短路，对电源变压器进行 次级短路试验，以检测电源变压器是否满足生产使用需求。但是，现有技术中，通常在电源 变压器完成次级短路试验后，由试验人员对变压器进行解剖，通过观察保护装置是否异常， 才能确定电源变压器是否合格，这就使得电源变压器的检测效率比较低。
技术实现要素：
本发明的主要目的是提供一种电源变压器次级短路试验的监控装置和方法，以解 决现有技术中电源变压器的检测效率比较低的问题。 针对上述问题，本发明提供了一种电源变压器次级短路试验的监控装置，包括： 电流传感器，用于检测电源变压器次级短路试验过程中的电源变压器的次级电 流，以获取电源变压器的次级电流的检测值； 控制设备，与所述电流传感器连接，用于接收所述电源变压器的次级电流的检测 值，并根据所述电源变压器的次级电流的检测值、预设电流下限值和预设电流上限值，生成 所述电源变压器的检测结果； 人机交互设备，与所述控制设备连接，用于输出所述电源变压器的检测结果。 进一步地，上述所述的电源变压器次级短路试验的监控装置中，所述控制设备包 括： 模数转换器，其与所述电流传感器连接，用于接收所述电流传感器发送的所述电 源变压器的次级电流的检测值，并对所述电源变压器的次级电流的检测值进行模数转换， 得到转换后的电源变压器的次级电流的检测值； 微控制器，与所述模数转换器和所述人机交互设备连接，用于接收所述模数转换 器发送的所述转换后的电源变压器的次级电流的检测值，并根据所述转换后的电源变压器 的次级电流的检测值、所述预设电流下限值和所述预设电流上限值生成所述检测结果。 进一步地，上述所述的电源变压器次级短路试验的监控装置中，所述电流传感器 的数目为多个；所述模数转换器为1个；所述监控装置还包括与每个所述电流传感器一一对 应控制开关； 每个所述控制开关，与所述微控制器、所述模数转换器和对应的电流传感器相连， 4 CN 111551876 A 说　明　书 2/6 页 在所述微控制器的控制下导通或断开，以使每个所述电流传感器在对应的控制开关导通 时，能够将采集的电源变压器的次级电流的检测值发送给所述模数转换器。 进一步地，上述所述的电源变压器次级短路试验的监控装置中，所述控制开关为 继电器。 进一步地，上述所述的电源变压器次级短路试验的监控装置，还包括： 报警设备，与所述微控制器相连，用于当所述微控制器根据所述电源变压器的检 测结果判断出所述电源变压器存在异常时，生成并输出报警信号。 进一步地，上述所述的电源变压器次级短路试验的监控装置，还包括： 计时器，与所述微控制器相连，用于统计所述电源变压器出现异常的累计时长，并 将所述累计时长经由所述微控制器发送给所述人机交互机构，以使所述人机交互机构输出 所述累计时长。 进一步地，上述所述的电源变压器次级短路试验的监控装置，还包括： 监控终端，与所述人机交互设备相连，用于对所述人机交互设备从所述控制设备 获取的电源变压器的次级电流的检测值和所述电源变压器的检测结果进行备份。 进一步地，上述所述的电源变压器次级短路试验的监控装置中，所述监控终端与 所述人机交互设备无线/有线连接。 进一步地，上述所述的电源变压器次级短路试验的监控装置中，所述人机交互设 备为触控屏。 本发明还提供一种电源变压器次级短路试验的监控方法，应用于上述任一项所述 的电源变压器次级短路试验的监控装置，所述方法包括： 通过电流传感器检测电源变压器次级短路试验过程中的电源变压器的次级电流， 以获取电源变压器的次级电流的检测值； 通过控制设备接收所述电源变压器的次级电流的检测值，并根据所述电源变压器 的次级电流的检测值、预设电流下限值和预设电流上限值，生成所述电源变压器的检测结 果； 通过人机交互设备输出所述电源变压器的检测结果。 与现有技术相比，上述方案中的一个或多个实施例可以具有如下优点或有益效 果： 应用本发明的电源变压器次级短路试验的监控装置和方法，在电源变压器次级短 路试验过程中，利用电流传感器检测电源变压器的次级电流，并由控制设备，根据电源变压 器的次级电流的检测值、预设电流下限值和预设电流上限值，生成电源变压器的检测结果 后，经由人机交互设备输出电源变压器的检测结果，从而在不对电源变压器进行解剖的情 况下，实现了自动判断电源变压器是否合格。采用本发明的技术方案，能够提高电源变压器 的检测效率。 本发明的其它特征和优点将在随后的说明书中阐述，并且部分地从说明书中变得 显而易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过在说明书、权利要 求书以及附图中所特别指出的结构来实现和获得。 5 CN 111551876 A 说　明　书 3/6 页 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例共同用于解释本发明，并不构成对本发明的限制。在附图中： 图1为本发明的电源变压器次级短路试验的监控装置一实施例的结构示意图； 图2为本发明的电源变压器次级短路试验的监控装置另一实施例的结构示意图； 图3为本发明的电源变压器次级短路试验的监控方法实施例的流程图。
