技术摘要：
本发明属于减肥辅助器械技术领域。一种减肥水囊，包括注液管、囊体和阻流部，所述囊体布设在所述注液管侧部，在注液管侧壁上开设有与所述囊体连通的连通孔；阻流部设置在所述注液管内，用于阻止囊体内的溶液向外流出；注液前，囊体贴合包覆在所述注液管的外壁上；注液  全部
背景技术：
减肥法是指依据某种的科学方法，达到健康的减少体重的目的。近年来，国外许多 专家、学者对减肥方法进行了广泛而深入的研究，提出了不少行之有效的方法，大致分为两 类：一、科学饮食减肥法，通过科学控制日常饮食达到减肥目的；二、生理期减肥法，依据身 体的机能状况并配合饮食，以达到减重的目的。 减肥不是短期内快速的节食以及高强度  运动就能成功的。之所以发胖，那是因为 生活习惯出了问题，或者是吃得太多，或者是运动得太少。 现有技术中存在一些通过在胃内放入球囊，占据胃内空间，从而达到节食，并增加 饱腹感，合理控制饮食量，最终实现控制和改善体重的目的；然而，由于现有的减肥囊的结 构设计不合理，一方面在放入胃中的过程中较为困难，导致整个球囊通过食道管的过程中 极为难受；另一方面在注液后拔出注液管的时候会造成身体的不适应感，甚至很难拔出，身 体承受较大的痛苦。 此外，由于减肥球囊在人体内停留，其形状结构对胃内的机能会造成影响，如何通 过对结构和形状的改变减小对胃内影响是需要解决的一个问题；减肥球囊的完好性如何得 到验证和监控是需要解决的另一个问题，其不仅是减肥治疗效果的保障，而且是人体身体 健康情况的保障，因此，现阶段对于减肥球囊的结构设计仍需进一步的完善。
技术实现要素：

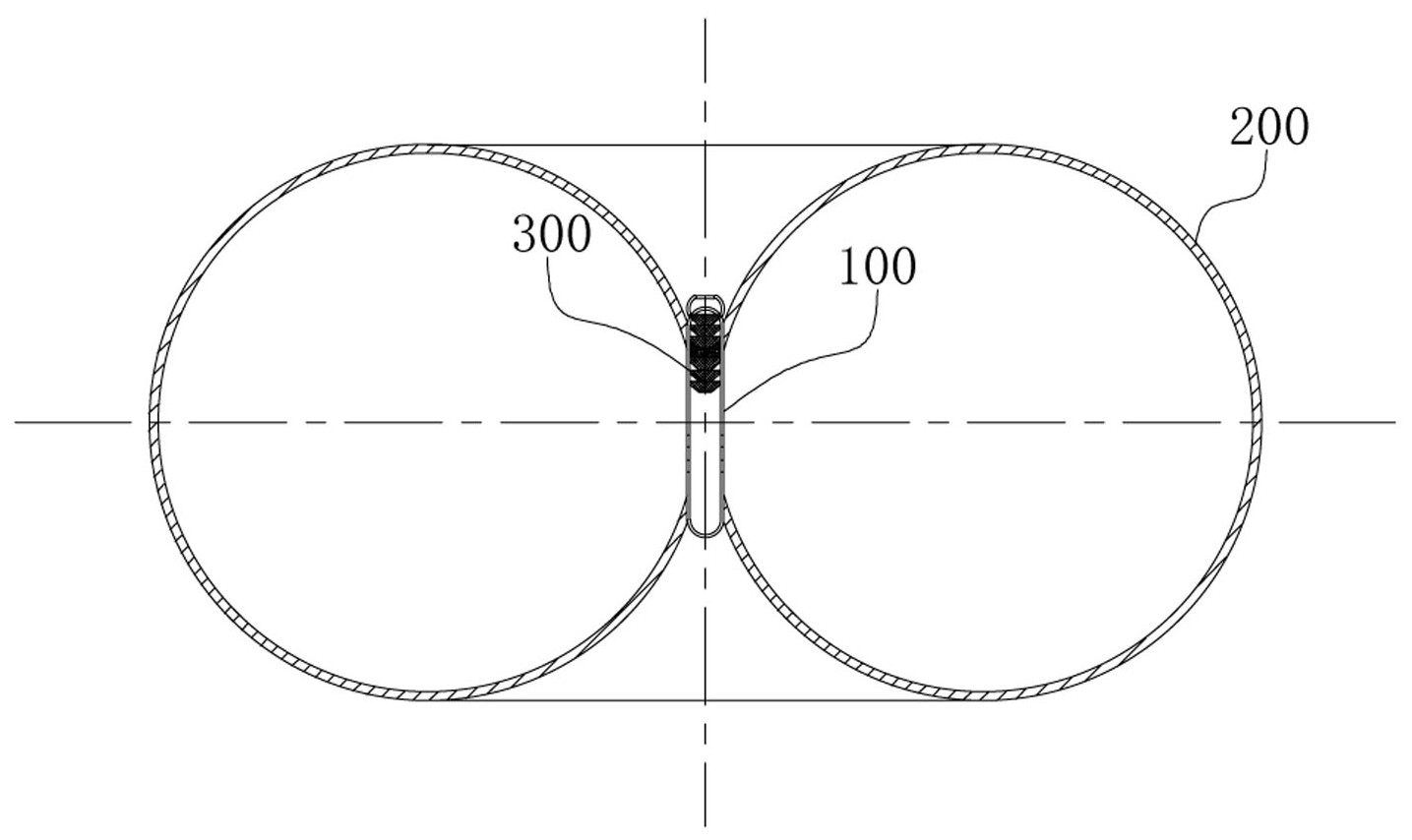

本发明目的是针对上述存在的问题和不足，提供一种减肥水囊，其结构设计合理， 通过对囊体的结构和注液管的相对位置的布置，通过对注液管的阻流部的结构的设计，能 够提高水囊结构的稳定性，更便于在胃内长时间停留，避免对人体造成不适应感。 为实现上述目的，所采取的技术方案是： 一种减肥水囊，包括： 注液管； 囊体，所述囊体布设在所述注液管侧部，在所述注液管侧壁上开设有与所述囊体连通 的连通孔；以及 阻流部，其设置在所述注液管内，用于阻止囊体内的溶液向外流出； 注液前，所述囊体贴合包覆在所述注液管的外壁上；注液后，所述囊体呈环形布设在所 述注液管的周向，且所述注液管内嵌于所述囊体中。 根据本发明减肥水囊，优选地，所述阻流部包括： 塞体；以及 设置在所述塞体上的至少两道密封环，所述密封环与所述注液管的内壁匹配贴合； 所述阻流部为至少两组，相邻的两所述阻流部之间填充有密封胶基。 3 CN 111544175 A 说　明　书 2/5 页 根据本发明减肥水囊，优选地，所述塞体的长度大于所述注液管的内径。 根据本发明减肥水囊，优选地，所述塞体和所述密封环呈塔形。 根据本发明减肥水囊，优选地，所述注液管周向设置有一个囊体，所述囊体包绕在 所述注液管上。 根据本发明减肥水囊，优选地，所述注液管周向均布设置有多个囊体；注液后，各 所述囊体的横截面为扇形。 根据本发明减肥水囊，优选地，所述囊体中设置有显影层，所述囊体表面设有超滑 涂层或超滑处理，所述囊体内的溶液添加有色素。 根据本发明减肥水囊，优选地，所述注液管为分段式结构，所述注液管至少包括位 于中部的第一区段、位于顶部的第二区段和位于底部的第三区段，所述第一区段上设置有 连通孔，所述阻流部设置在所述第二区段内。 采用上述技术方案，所取得的有益效果是： 本发明整体结构设计合理，其通过注液管和囊体的结构设计，能够使得囊体在注液前 与注液管紧密贴合，降低整体的直径，更便于通过食道送入为中，减少在送入过程中的痛 苦；本申请的囊体注液后会膨胀，并且注液管的两端会低于注液膨胀后的囊体外轮廓，从而 避免与胃内组织发生硬接触，保障囊体与胃内组织接触部位均为圆滑。 本申请的囊体膨胀后不会与胃内壁发生大面积的贴合，从而避免由于长时间大面 积的粘合，导致胃的内壁发生组织损伤，更便于胃内各组织机能的良好运行。 本申请的阻流部的结构设计，能够简化装配结构，避免内部装配结构过于复杂，稳 定性更好，同时更便于材料的选择和统一，选择的材料不会使人体产生排斥，且密封效果 好，能够实现自动密封，更便于注液和注液后的密封。 本申请为了便于观察球囊在胃内的情况，通过设置显影层，能够便于进行体外观 测，定期检查球囊情况；同时通过对囊体内的溶液添加色素，能够及时发现球囊破裂，便于 及时取出或采取后续的处理措施。 附图说明 为了更清楚地说明本发明实施例的技术方案，下文中将对本发明实施例的附图进 行简单介绍。其中，附图仅仅用于展示本发明的一些实施例，而非将本发明的全部实施例限 制于此。 图1为根据本发明实施例的减肥水囊的膨胀状态的结构示意图。 图2为根据本发明实施例的注液管与囊体的的初始状态的结构示意图之一。 图3为根据本发明实施例的注液管与囊体的的初始状态的结构示意图之二。 图4为根据本发明实施例的减肥水囊的膨胀状态的俯视结构示意图之一。 图5为根据本发明实施例的减肥水囊的膨胀状态的俯视结构示意图之二。 图6为根据本发明实施例的减肥水囊的膨胀状态的俯视结构示意图之三。 图中序号： 100为注液管、101为连通孔、102为内阻隔凸台、103为外阻隔凸台、104为注液孔、110为 第一区段、120为第二区段、130为第三区段； 200为囊体； 4 CN 111544175 A 说　明　书 3/5 页 300为阻流部、301为塞体、302为密封环、303为密封胶基。
