技术摘要：
本发明涉及一种按摩椅，尤其涉及一种脚踏式按摩椅。本发明的技术问题：提供一种自己能对自己的背部进行按摩且省力、造价低廉、无电磁波辐射、贴合人体结构按摩走向的脚踏式按摩椅。本发明的技术实施方案是：一种脚踏式按摩椅，包括：底座,底座的顶部一侧安装有座椅；靠  全部
背景技术：
目前人们在经过长时间压抑的工作及长时间的不运动造成了腰部和背部的酸痛， 而现在是按摩都是要经过他人的辅助来放松身体来达到身体血液循坏平衡。如果身边没有 其他人来辅助，自己进行腰部和背部的按摩并没有起到很好减轻酸痛的作用。虽然现有的 市场上有很多按摩椅售卖，但大部分都是均属于电动按摩椅，而电动按摩椅，价格昂贵，且 有一定的电磁波辐射。 针对综上问题的出现，设计一种自己能对自己的背部进行按摩且省力、造价低廉、 无电磁波辐射、贴合人体结构按摩走向的脚踏式按摩椅是非常有市场的。
技术实现要素：

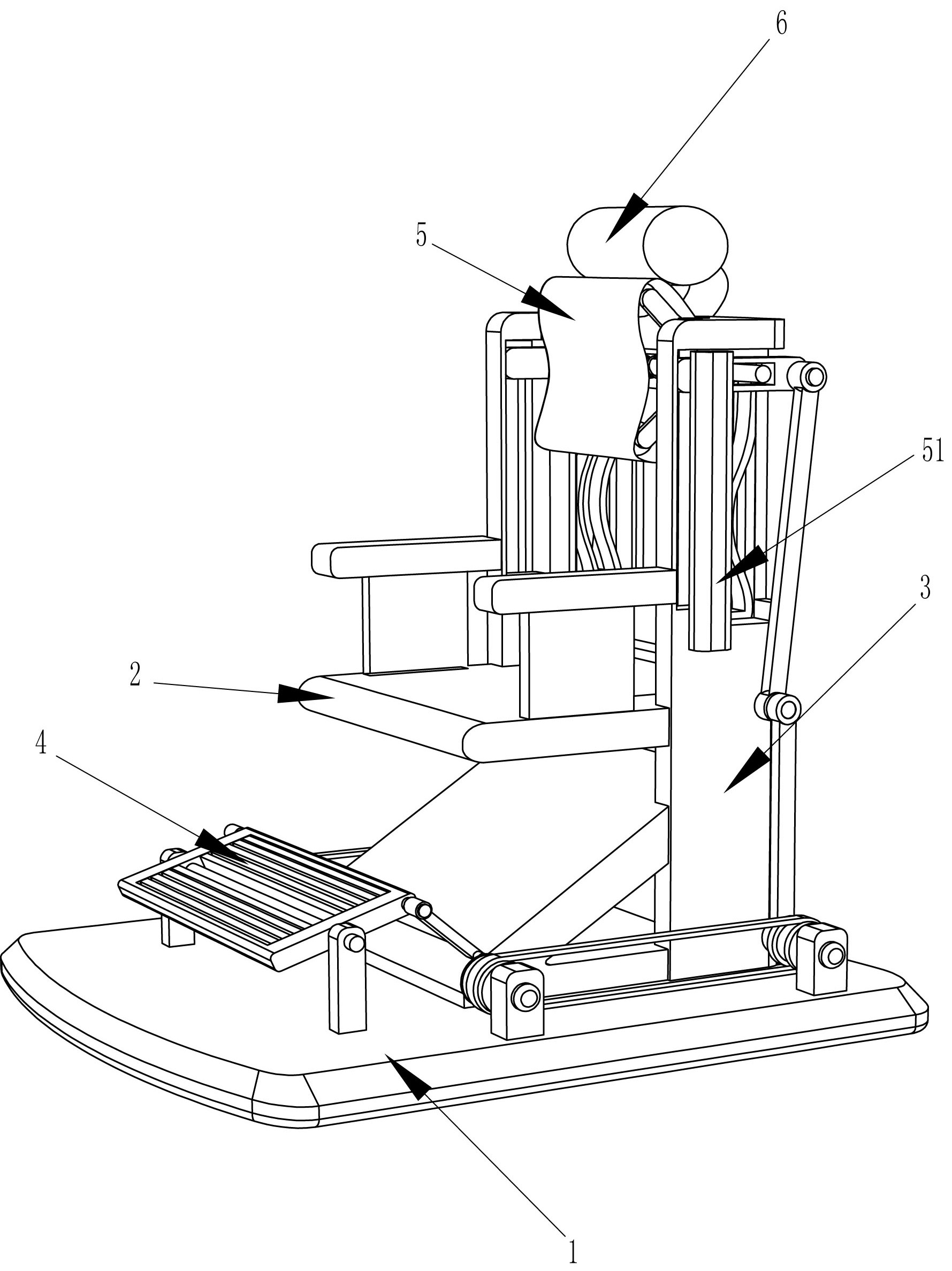

为了克服人们无法对自己的腰部和背部进行全面减轻酸痛且市场上现有的电动 按摩椅价格昂贵，有一定的电磁波辐射的缺点，本发明的技术问题：提供一种自己能对自己 的背部进行按摩且省力、造价低廉、无电磁波辐射、贴合人体结构按摩走向的脚踏式按摩 椅。 本发明的技术实施方案是：一种脚踏式按摩椅，包括： 底座,底座的顶部一侧安装有座椅； 靠背，座椅的一侧设有靠背； 腿部驱动机构，远离靠背一侧的底座顶部设有腿部驱动机构； 按摩机构，靠背上连接有按摩机构，按摩机构与腿部驱动机构转动式连接。 进一步的是，腿部驱动机构包括： 第一连接杆，远离靠背一侧的底座顶部两侧均设有第一连接杆； 脚踏板，两侧的第一连接杆之间转动式设有脚踏板； 活动杆，脚踏板两侧均转动式设有活动杆； 第二连接杆，位于第一连接杆一侧的底座顶部两侧均设有第二连接杆，第二连接杆的 数量至少为4个； 皮带轮，第二连接杆上均转动式有皮带轮； 平皮带，底座顶部两侧的皮带轮之间绕设有平皮带，靠近靠背一侧的活动杆与远离靠 背一侧的皮带轮偏心位置处转动式连接； 第一转杆，远离脚踏板一侧的皮带轮中心处均固定有第一转杆； 第二转杆，第一转杆顶端均转动式设有第二转杆，第二转杆顶端与按摩机构转动式连 接。 进一步的是，按摩机构包括： 滑轨，靠背上部两侧均固定连接有滑轨； 3 CN 111603371 A 说　明　书 2/4 页 第一导套，两侧的滑轨内均滑动式连接有第一导套，远离脚踏板一侧的第一导套与第 二连接杆顶端转动式连接； 移动杆，第一导套中部滑动式设有移动杆； 按摩柄轮，移动杆的两侧均连接有按摩柄轮； 曲形导套，位于滑轨和按摩柄轮之间的靠背上两侧均固定连接有曲形导套移动杆穿过 曲形导套。 进一步的是，还包括： 头枕，靠背顶端中部连接有头枕。 进一步的是，还包括： 滑套，按摩柄轮的中部连接有滑套，滑套与移动杆滑动式连接。 弹簧，两侧的滑套之间连接有弹簧，移动杆穿过弹簧； 调节杆，远离脚踏板一侧的滑套侧壁均设有调节杆； 条形孔，靠近调节杆一侧的靠背上均匀开设有条形孔，调节杆位于条形孔内； 套杆，调节杆上套设有套杆，套杆上均匀开设有课实现固定功能的通孔。 本发明的有益效果：1、通过人工脚部踩动脚踏板，使腿部驱动机构驱动皮带轮，进 而带动按摩机构，实现按摩柄轮对使用者腰部和背部的按摩。这样依靠腿部的力量对自己 的腰部和背部按摩同时还可以锻炼自己腿部并且因为有曲形导套的设置，按摩柄轮便随之 做曲线运动，进而达到贴合人体背部结构走向进行按摩，提高按摩效果。 2、通过头枕的设置，能够让使用者的头部靠在头枕以做支撑，在按摩时可以得到 大面积的放松。 3、通过前后移动滑套，可以调节按摩柄轮按摩的宽度，能够试用于不同部位的按 摩，并通过套杆固定住，完成按摩。 附图说明 图1为本发明的立体结构示意图。 图2为本发明的腿部驱动机构和按摩机构第一种角度立体结构示意图。 图3为本发明的腿部驱动机构和按摩机构第二种角度立体结构示意图。 图4为本发明的按摩机构的局部立体结构示意图。 图5为本发明的部分立体结构示意图。 以上附图中：1：底座，2：座椅，3：靠背，4：腿部驱动机构，41：第一连接杆，42：脚踏 板，43：活动杆，44：第二连接杆，45：皮带轮，46：平皮带，47：第一转杆，48：第二转杆，5：按摩 机构，51：滑轨，52：第一导套，53：移动杆，54：按摩柄轮，55：曲形导套，6：头枕，7：滑套，8：弹 簧，9：条形孔，10：调节杆，11：套杆，12：通孔。
