技术摘要：
本发明涉及一种翻转机液压控制装置，属于一种液压系统。本发明采用的技术方案是：包括液压动力装置、多组翻转翻转油缸、摆动油缸、液压马达、与各液压翻转油缸相连的电磁换向阀，液压动力装置的高压液压管和回流液压管分别接入电磁换向阀，电磁换向阀接入对应的翻转油  全部
背景技术：
建筑切块机是一种用于生产建筑材料的专用机械。建筑切块在生产出成品后，通 常是切块翻转机都是设备不动，把成型材料移走。 但是切块材料初始强度低，常规的夹持移动容易损坏，导致废品率高。即使切块强 度达到要求，操作该过程也需要需要专门的搬运设备，这对于现场工作环境来说，转运操作 劳动强度大。 为实现建筑砌块材料的翻转搬运，采用机械结构能够实现，但是液控系统没有直 接产品，需要专门开发。
技术实现要素：

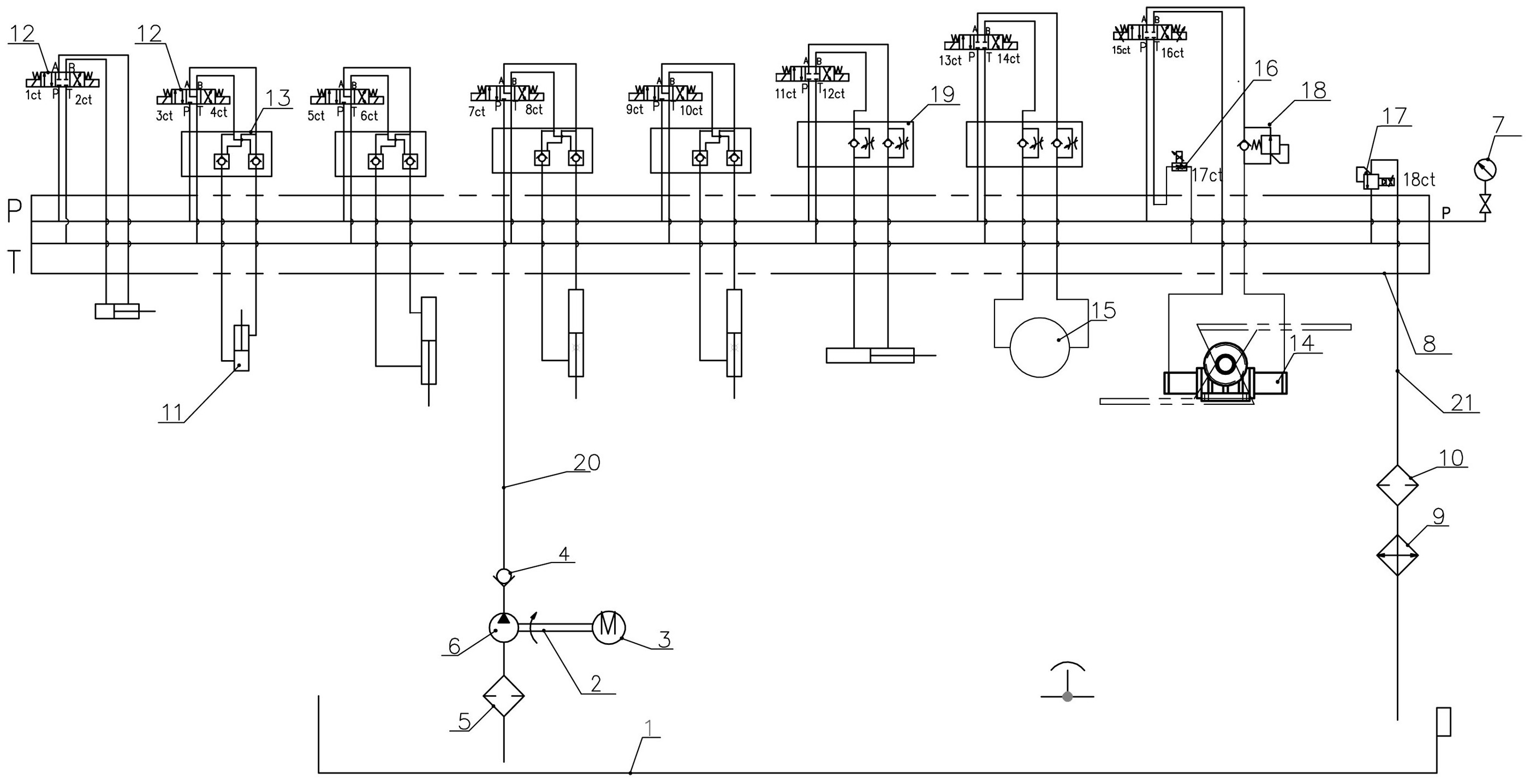

本发明提供一种翻转机液压控制装置，解决建筑砌块翻转设备的液压控制问题。 为实现上述目的，本发明采用的技术方案是： 翻转机液压控制装置，包括液压动力装置、多组翻转翻转油缸、摆动油缸、液压马达、与 各液压翻转油缸相连的电磁换向阀，液压动力装置的高压液压管和回流液压管分别接入电 磁换向阀，电磁换向阀接入对应的翻转油缸或摆动油缸。 作为优选，所有电磁换向阀相连的回油液压管并联汇集后接入电磁溢流阀，高压 液压管上设有压力表。 作为优选，液压动力装置包括装有液压油的油箱、电机和油泵，电机和油泵通过泵 架及联轴器连接组成电机泵组，油泵吸油口通过管路与油箱连接，管路上安有吸油滤网，油 泵的出油口连接单向阀。 作为优选，还包括油路集成块，油路集成块内置高压液压管、回流液压管，高压液 压管上设多组高压出油口，回流液压管上设置多组低压回油口，电磁换向阀接入高压出油 口和低压回油口。 作为优选，四组翻转翻转油缸与对应的电磁换向阀之间设置叠加式双液控单向 阀，一组翻转翻转油缸与翻转翻转油缸之间设置叠加式双单向节流阀。 作为优选，液压马达与电磁换向阀之间设置叠加式双单向节流阀。 作为优选，摆动油缸的其中一条进出油路上上与电磁换向阀之间设置抗衡阀，上 述电磁换向阀前端的的回油管理上设置比例调速阀。 作为优选，电磁换向阀和电磁溢流阀均固定在油路集成块上。 作为优选，回流液压管上串联设置回油过滤器和冷却器。 本发明的优点在于： 1、采用比例调速阀控制回油，实现摆动油缸180度翻转平稳动作,  在油缸翻转过程中 抗衡阀抵消部分冲击力，通过比例调速阀平稳翻至终点，避免冲击，避免砌块产品的损坏。 3 CN 111577683 A 说　明　书 2/3 页 2、液压系统带动设备移动，把成型好的材料翻转到地上，可移动到下一个位置再成型再翻 转，能够连续化作业，提高翻转搬运速度。 附图说明 图1是本发明的液压原理图。 附图标记：1、油箱，2、电机泵组，3、电机，4、单向阀，5、吸油滤网，6、油泵，7、压力 表，8、油路集成块，9、冷却器，10、回油过滤器，11、翻转油缸，12、电磁换向阀，13、叠加式双 液控单向阀，14、摆动油缸，15、液压马达，16、比例调速阀，17、电磁溢流阀，18、抗衡阀，19、 叠加式双单向节流阀，20、高压液压管21回流液压管。
