技术摘要：

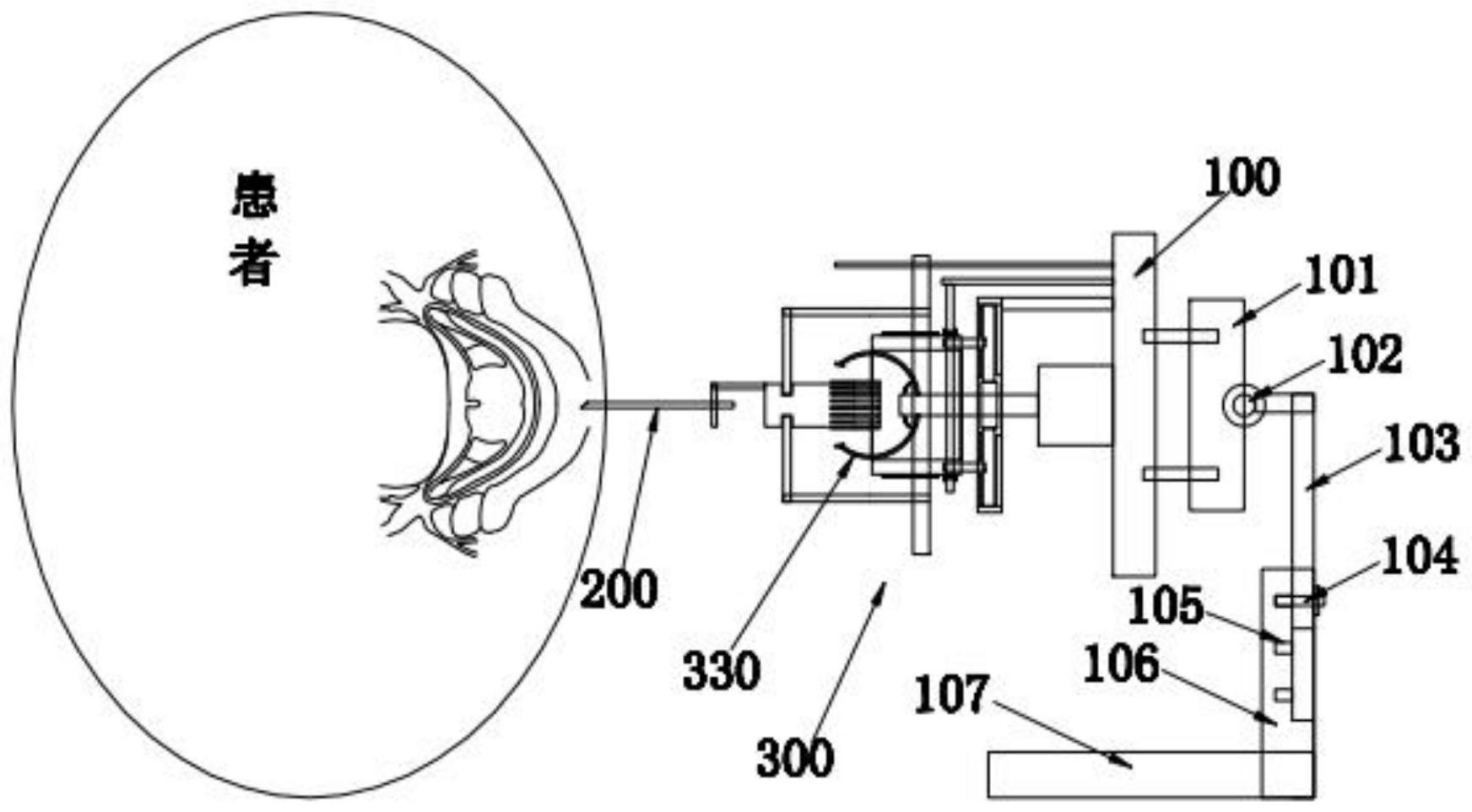

本发明一种麻醉科硬膜外穿刺进针装置包括支撑板(100)、穿刺针(200)、进针机构(300)，其配置在支撑板(100)上以带动穿刺针(200)移动，其以电机(301)通过行星齿轮组(310)带动丝杠机构(320)而推动穿刺针(200)进针，并且电机(301)通过调整转速而利用甩盘机构(330)带动穿刺针  全部
背景技术：
硬膜外麻醉(硬膜外穿刺手术)是指硬膜外间隙阻滞麻醉，即将局麻药注入硬膜外 腔，阻滞脊神经根，暂时使其支配区域产生麻痹，称为硬膜外间隙阻滞麻醉，简称为硬膜外 阻滞。根据给药的方式可分为单次法和连续法。根据穿刺部位可分为高位、中位、低位及骶 管阻滞。 目前，硬膜外穿刺的手术中，需要将穿刺针的斜面针头近乎平行于黄韧带或保持 一个角度不变地穿刺至黄韧带，再在穿刺针的针尾放置无阻力注射器，当推动无阻力注射 器有明显回弹且继续穿刺有明显阻力时，可判定穿刺针的针头已经抵达黄韧带；此时需要 将穿刺针的针头的角度旋转至近乎于垂直于黄韧带的走向或螺旋式的旋转进针而便于抵 达黄韧带，此时进针速度应减慢，当针尾的一滴水被穿刺针吸入并且用户有坠空感时，则可 判定穿刺完成，应停止进针。 硬膜外穿刺手术的难度较大，初学者很容易由于经验不足导致进针的过程过于久 而给用户带来痛苦，或者因为医护人员进针时手的抖动或扭动而伤害皮肤组织，而且上述 手法力度需要多年经验才能掌握，初学者容易发生过多的医疗事故。 因此，目前亟需一种能够降低进针难度、辅助医护人员半自动进针的硬膜外穿刺 进针装置。
技术实现要素：
本发明要解决的技术问题是提供一种能够降低进针难度、保护患者皮肤组织、辅 助医护人员半自动进针的硬膜外穿刺进针装置。 本发明一种麻醉科硬膜外穿刺进针装置，包括 支撑板； 穿刺针，其针头处为斜面针头； 进针机构，其配置在支撑板上以带动穿刺针移动，其以电机通过行星齿轮组带动 丝杠机构而推动穿刺针进针，并且电机通过调整转速而利用甩盘机构带动穿刺针旋转式进 针。 本发明一种麻醉科硬膜外穿刺进针装置，其中所述进针机构的行星齿轮组包括太 阳齿轮、行星齿轮、齿圈、行星轴、第一支撑杆，所述太阳齿轮与所述电机的输出轴同轴固 定，所述电机与所述支撑板固定，所述太阳齿轮与至少三个行星齿轮啮合，所述行星齿轮同 轴固定有行星轴，所述行星齿轮外圆周面与所述齿圈的内圆周面啮合，所述齿圈与第一支 撑杆的一端固定，所述齿圈的另一端与所述支撑板固定； 所述丝杠机构包括套筒、固定环、第二支撑杆、螺母、第一导轨、第三支撑杆、卡圈、 顶筒、第四支撑杆、固定模块，所述套筒的端面通过轴承安装有所述行星轴，所述套筒通过 4 CN 111588447 A 说　明　书 2/7 页 轴承同轴安装在所述固定环的内圆周面并沿其转动，所述固定环与所述第二支撑杆的一端 固定，所述第二支撑杆的另一端与所述支撑板固定；所述卡圈的外圆周面设有螺纹，其与所 述螺母螺纹连接，所述螺母设有第一导孔，所述第一导孔内设有沿其移动的第一导轨，所述 第一导轨的端部与所述支撑板固定，螺母的表面与第三支撑杆的一端固定，所述第三支撑 杆的另一端与所述卡圈的外圆周面固定，所述卡圈的内圆周面环绕在与所述顶筒的外圆周 面开设的环形卡槽内，所述顶筒的一端与所述第四支撑杆的一端固定，所述顶筒的另一端 与所述固定模块固定，所述固定模块用于固定穿刺针。 本发明一种麻醉科硬膜外穿刺进针装置，其中所述固定模块为弹簧架子而夹持穿 刺针。 本发明一种麻醉科硬膜外穿刺进针装置，其中所述固定模块为磁铁而吸附穿刺 针。 本发明一种麻醉科硬膜外穿刺进针装置，其中所述固定模块为硬质杆，其通过胶 水与所述穿刺针固定。 本发明一种麻醉科硬膜外穿刺进针装置，其中所述进针机构的甩盘机构包括弧形 甩杆、弹簧、卡齿，至少三个弧形甩杆沿所述电机的周向均匀分布，每个弧形甩杆的一端与 所述电机的输出轴的外圆周面铰链连接，弧形甩杆的另一端与能够配置在至少三个卡齿之 间，所述至少三个卡齿沿所述顶筒的另一端固定并沿其周向均匀分布，每个所述弧形甩杆 的中部与一个弹簧的一端固定，所述弹簧的另一端与所述电机的输出轴的外圆周面固定。 本发明一种麻醉科硬膜外穿刺进针装置，其中所述弧形甩杆的端部固定有橄榄球 形的配重块，所述配重块的圆周面与所述顶筒搭接。 本发明一种麻醉科硬膜外穿刺进针装置的进针方法，包括如下步骤： 步骤1，穿刺针的针头正对穿刺点，并根据正中入路或旁正中入路调整进针角度， 并使穿刺针的针头斜面几乎平行于黄韧带的走向，穿刺针的针头距离穿刺点3～10厘米，固 定支撑板； 步骤2，启动电机旋转至预设阈值以上，当弧形甩杆与顶筒不接触且穿刺针的针头 与穿刺点的距离大于1厘米时，则可继续非螺旋式进针，否则增加电机的转速并重复步骤2； 步骤3，在穿刺针的针头斜面抵达黄韧带时，拔出穿刺针的针芯，若电机的输出轴 继续转动并且弧形甩杆与顶筒搭接，使顶筒与电机的输出轴同步转动，实现穿刺针螺旋式 进针时，若若电机的输出轴不继续转动时，则手动调整穿刺针的针头的斜面近乎与黄韧带 的走向垂直，重新启动电机，并使电机的转速低于预设阈值，实现螺旋式进针； 步骤4，将穿刺针的针尾滴一滴水，并直至水被穿刺针吸入时，停止进针； 步骤5，将穿刺针内插入导管至用户体内，随后拔出穿刺针。 本发明一种麻醉科硬膜外穿刺进针装置与现有技术不同之处在于本发明一种麻 醉科硬膜外穿刺进针装置通过上述进针机构以同一电机的不同转速而使穿刺针实现不旋 转式的进针和旋转式的进针，从而省却了单独配置两套机构实现进针和驱动穿刺针旋转的 麻烦，以简化进针过程，实现半自动化的进针；并且，上述进针过程中也可利用支撑板的固 定，而可避免医护人员在进针时由于扭动和抖动带来的患者的组织损伤。 下面结合附图对本发明的一种麻醉科硬膜外穿刺进针装置作进一步说明。 5 CN 111588447 A 说　明　书 3/7 页 附图说明 图1是一种麻醉科硬膜外穿刺进针装置的主视图； 图2是图1的运动状态变化的局部放大图； 图3是图2的局部右视图； 图4是图1的中间部位的局部放大图； 图5是图4的结构变形图； 图6是图2的局部放大图。
