技术摘要：
本发明公开了一种便于鱼群通过的水利闸门，包括固定闸门，所述固定闸门内设有提升滑动腔，所述提升滑动腔内滑动设有连通闸门，所述连通闸门上固定设有齿条，所述固定闸门左端面固定设有封闭箱，所述封闭箱内设有封闭腔，所述封闭腔顶壁内设有驱动腔，所述驱动腔内滑动  全部
背景技术：
水利大坝是我国最重要的资源设施，不仅仅为我国提供了源源不断的电力，还一 定程度上解决了水患，使得下游的人民减少受到洪水的侵害，水利闸门是其中一个重要的 设备。 现阶段的水利闸门，只是在大河有涨水且能威胁到人民的生命财产安全时，给大 河放水起到泄洪的作用，但是长江等大河上设立的大坝会使得上下游的鱼类等生物产生地 理隔离，一些有溯源习性的鱼类可能会有灭绝的可能。
技术实现要素：

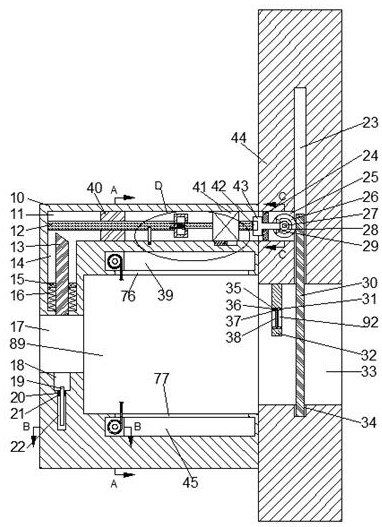

本发明要解决的技术问题是提供一种便于鱼群通过的水利闸门，实现在给人类产 生利益或是防止洪涝灾害的同时不影响水中生物的活动和繁殖。 本发明是通过以下技术方案来实现的。 本发明的一种便于鱼群通过的水利闸门，包括固定闸门，所述固定闸门内设有提 升滑动腔，所述提升滑动腔内滑动设有连通闸门，所述连通闸门上固定设有齿条，所述固定 闸门左端面固定设有封闭箱，所述封闭箱内设有封闭腔，所述封闭腔顶壁内设有驱动腔，所 述驱动腔内滑动设有下压电机，所述驱动腔底壁上设有开口向上的滑槽，所述滑槽内滑动 设有固定滑块，所述固定滑块上端面与所述下压电机固定连接，所述滑槽左端壁上固定设 有电机复位弹簧，所述电机复位弹簧与所述固定滑块固定连接，所述下压电机左端动力连 接有下压驱动轴，所述下压驱动轴左端固定设有驱动齿轮，所述驱动腔内滑动设有螺纹块， 所述螺纹块内螺纹有贯穿所述螺纹块的封闭轴，所述封闭轴右端固定设有内齿轮，所述内 齿轮内齿与所述驱动齿轮啮合，所述内齿轮内设有推动腔，所述推动腔左端壁内滑动设有 贯穿所述推动腔左端壁的两个导向杆，两个所述导向杆右端固定设有推动块，所述推动块 左端面与所述推动腔左端壁之间固定设有推动弹簧，所述推动块右端面与所述推动块接 触，所述封闭轴右端面内设有开口向右的两个导向槽，两个所述导向杆左端伸入所述导向 槽中，所述封闭轴上设有开口向下的卡槽，所述驱动腔底壁上设有开口向上的卡块滑动腔， 所述卡块滑动腔内滑动设有卡块，所述卡块上端伸入所述卡槽内，所述卡块滑动腔底壁上 固定设有卡块复位弹簧，所述卡块复位弹簧与所述卡块固定连接，所述卡块下端固定连接 有第一拉绳，所述下压电机右端动力连接有花键轴，所述提升滑动腔左端壁内设有连通所 述提升滑动腔与所述驱动腔的转动腔，所述转动腔上下壁之间固定设有支撑板，所述支撑 板内转动设有贯穿所述支撑板的转动轴，所述转动轴左端面内设有开口向左的花键槽，所 述花键轴能够与花键槽配合转动，所述转动轴右端固定设有驱动锥齿轮，所述转动腔前后 壁之间转动设有提升轴，所述提升轴上固定设有从动锥齿轮，所述从动锥齿轮与所述驱动 锥齿轮啮合，所述提升轴上还固定设有位于所述从动锥齿轮后方的提升齿轮，所述提升齿 4 CN 111549735 A 说　明　书 2/5 页 轮与所述连通闸门上的齿条啮合。 优选地，所述封闭腔左壁内设有连通所述封闭腔与外部的进入口，所述进入口顶 壁内设有连通所述驱动腔的闸门滑动腔，所述闸门滑动腔内滑动设有两个闸门限位块，两 个所述闸门限位块之间固定设有贯穿所述闸门滑动腔底壁的下压闸门，所述下压闸门顶端 设有斜面，所述闸门限位块下端面与所述闸门滑动腔底壁之间固定设有闸门复位弹簧，所 述进入口底壁上设有开口向上的下压封闭槽，所述进入口底壁内设有下压滑动腔，所述下 压滑动腔内滑动设有贯穿所述下压滑动腔顶壁的下压杆，所述下压杆上固定设有限位块， 所述限位块与所述下压滑动腔顶壁之间固定设有下压复位弹簧。 优选地，所述封闭腔底壁内设有第一移动腔，所述封闭腔顶壁内设有第二移动腔， 所述第一移动腔顶壁内设有连通所述第一移动腔与所述封闭腔的第一连通槽，所述第二移 动腔底壁内设有连通所述第二移动腔与所述封闭腔的第二连通槽，所述第一移动腔和所述 第二移动腔内均滑动设有两个移动块，所述第一移动腔内的两个所述移动块之间转动设有 贯穿所述移动块的移动轴，所述移动轴上固定设有缠绕轮，所述缠绕轮上缠绕有驱赶网，所 述第一移动腔前端壁内设有开口向后的电机滑动槽，所述电机滑动槽内滑动设有移动电 机，所述移动电机后端动力连接有，所述后端面上设有开口向后的，所述移动轴前端面上设 有开口向前的，所述内滑动设有，所述前端能够伸入所述内，所述与所述后端壁之间固定设 有联动复位弹簧，所述移动轴贯穿前侧的所述移动块伸出的部分上转动设有齿轮，所述第 一移动腔底壁上固定设有齿条，所述齿条与所述齿轮啮合，所述齿轮前端面上设有四个开 口向前的移动卡槽，所述上还花键连接有转动块，所述转动块后端伸入所述移动卡槽内，所 述转动块上固定设有，所述与所述转动连接，所述转动块侧面设有开口向外的移动槽，所述 第一移动腔左端壁内设有连通所述第一移动腔的脱离移动腔，所述脱离移动腔内滑动设有 移动板，所述移动板右端伸入所述移动槽内，所述移动板与所述脱离移动腔前壁之间固定 设有移动复位弹簧，所述第一移动腔左端壁内设有连通所述脱离移动腔与所述下压滑动腔 的，所述内滑动设有连接杆，所述连接杆前端与所述移动板接触，所述连接杆后端设有与所 述下压杆接触的斜面。 优选地，所述第二移动腔内的两个移动块之间转动设有卷轴，所述卷轴上固定设 有两个卷轮，所述卷轮上缠绕有卷绳，所述卷绳与所述驱赶网连接，所述卷轴与所述移动块 之间固定设有扭转弹簧。 优选地，所述固定闸门内设有连通口，所述连通口顶壁上设有启动块，所述启动块 内设有，所述上下壁内均设有启动滑动腔，所述启动滑动腔内均设有滑动滑块，两个所述滑 块之间固定设有启动网，上方所述启动滑动腔左端壁与所述滑块之间固定设有启动复位弹 簧，所述滑块左端面上固定连接有第二拉绳，所述第二拉绳与所述第一拉绳相连，所述连通 口底壁上设有开口向上的连通封闭槽，所述连通闸门下端位于所述连通封闭槽内。 本发明的有益效果：本发明结构简单，控制简便，只需要将本装置放置在水中，有 鱼群要逆流而上时，就能通过一系列机械传动，实现鱼群的发现，然后封闭，再将鱼群赶到 另一边，不仅可以利用水资源，还能保护水生物的活动和繁殖的权利。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 5 CN 111549735 A 说　明　书 3/5 页 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图1是本发明一种便于鱼群通过的水利闸门的结构示意图； 图  2是本发明图1中A-A面的剖面示意图； 图  3是本发明图1中B-B面的局部剖面示意图； 图  4是本发明图1中C-C面的局部剖面示意图； 图  5是本发明图1中D处放大示意图； 图  6是本发明图3中E处放大示意图。 下面结合图1-6对本发明进行详细说明，其中，为叙述方便，现对下文所说的方位 规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。 结合附图1-6所述的一种便于鱼群通过的水利闸门，包括固定闸门44，所述固定闸 门44内设有提升滑动腔23，所述提升滑动腔23内滑动设有连通闸门30，所述连通闸门30上 固定设有齿条，所述固定闸门44左端面固定设有封闭箱10，所述封闭箱10内设有封闭腔89， 所述封闭腔89顶壁内设有驱动腔11，所述驱动腔11内滑动设有下压电机41，所述驱动腔11 底壁上设有开口向上的滑槽74，所述滑槽74内滑动设有固定滑块79，所述固定滑块79上端 面与所述下压电机41固定连接，所述滑槽74左端壁上固定设有电机复位弹簧80，所述电机 复位弹簧80与所述固定滑块79固定连接，所述下压电机41左端动力连接有下压驱动轴72， 所述下压驱动轴72左端固定设有驱动齿轮71，所述驱动腔11内滑动设有螺纹块40，所述螺 纹块40内螺纹有贯穿所述螺纹块40的封闭轴12，所述封闭轴12右端固定设有内齿轮68，所 述内齿轮68内齿与所述驱动齿轮71啮合，所述内齿轮68内设有推动腔75，所述推动腔75左 端壁内滑动设有贯穿所述推动腔75左端壁的两个导向杆67，两个所述导向杆67右端固定设 有推动块70，所述推动块70左端面与所述推动腔75左端壁之间固定设有推动弹簧69，所述 推动块70右端面与所述推动块70接触，所述封闭轴12右端面内设有开口向右的两个导向槽 66，两个所述导向杆67左端伸入所述导向槽66中，所述封闭轴12上设有开口向下的卡槽60， 所述驱动腔11底壁上设有开口向上的卡块滑动腔63，所述卡块滑动腔63内滑动设有卡块 61，所述卡块61上端伸入所述卡槽60内，所述卡块滑动腔63底壁上固定设有卡块复位弹簧 64，所述卡块复位弹簧64与所述卡块61固定连接，所述卡块61下端固定连接有第一拉绳65， 所述下压电机41右端动力连接有花键轴73，所述提升滑动腔23左端壁内设有连通所述提升 滑动腔23与所述驱动腔11的转动腔25，所述转动腔25上下壁之间固定设有支撑板24，所述 支撑板24内转动设有贯穿所述支撑板24的转动轴43，所述转动轴43左端面内设有开口向左 的花键槽42，所述花键轴73能够与花键槽42配合转动，所述转动轴43右端固定设有驱动锥 齿轮29，所述转动腔25前后壁之间转动设有提升轴27，所述提升轴27上固定设有从动锥齿 轮28，所述从动锥齿轮28与所述驱动锥齿轮29啮合，所述提升轴27上还固定设有位于所述 从动锥齿轮28后方的提升齿轮26，所述提升齿轮26与所述连通闸门30上的齿条啮合。 有益地，所述封闭腔89左壁内设有连通所述封闭腔89与外部的进入口17，所述进 入口17顶壁内设有连通所述驱动腔11的闸门滑动腔14，所述闸门滑动腔14内滑动设有两个 闸门限位块15，两个所述闸门限位块15之间固定设有贯穿所述闸门滑动腔14底壁的下压闸 门13，所述下压闸门13顶端设有斜面，所述闸门限位块15下端面与所述闸门滑动腔14底壁 6 CN 111549735 A 说　明　书 4/5 页 之间固定设有闸门复位弹簧16，所述进入口17底壁上设有开口向上的下压封闭槽18，所述 进入口17底壁内设有下压滑动腔22，所述下压滑动腔22内滑动设有贯穿所述下压滑动腔22 顶壁的下压杆19，所述下压杆19上固定设有限位块21，所述限位块21与所述下压滑动腔22 顶壁之间固定设有下压复位弹簧20。 有益地，所述封闭腔89底壁内设有第一移动腔45，所述封闭腔89顶壁内设有第二 移动腔39，所述第一移动腔45顶壁内设有连通所述第一移动腔45与所述封闭腔89的第一连 通槽77，所述第二移动腔39底壁内设有连通所述第二移动腔39与所述封闭腔89的第二连通 槽76，所述第一移动腔45和所述第二移动腔39内均滑动设有两个移动块46，所述第一移动 腔45内的两个所述移动块46之间转动设有贯穿所述移动块46的移动轴55，所述移动轴55上 固定设有缠绕轮58，所述缠绕轮58上缠绕有驱赶网59，所述第一移动腔45前端壁内设有开 口向后的电机滑动槽78，所述电机滑动槽78内滑动设有移动电机52，所述移动电机52后端 动力连接有97，所述97后端面上设有开口向后的96，所述移动轴55前端面上设有开口向前 的93，所述93内滑动设有95，所述95前端能够伸入所述96内，所述95与所述93后端壁之间固 定设有联动复位弹簧83，所述移动轴55贯穿前侧的所述移动块46伸出的部分上转动设有齿 轮51，所述第一移动腔45底壁上固定设有齿条53，所述齿条53与所述齿轮51啮合，所述齿轮 51前端面上设有四个开口向前的移动卡槽82，所述97上还花键连接有转动块85，所述转动 块85后端伸入所述移动卡槽82内，所述转动块85上固定设有94，所述94与所述95转动连接， 所述转动块85侧面设有开口向外的移动槽84，所述第一移动腔45左端壁内设有连通所述第 一移动腔45的脱离移动腔88，所述脱离移动腔88内滑动设有移动板86，所述移动板86右端 伸入所述移动槽84内，所述移动板86与所述脱离移动腔88前壁之间固定设有移动复位弹簧 87，所述第一移动腔45左端壁内设有连通所述脱离移动腔88与所述下压滑动腔22的91，所 述91内滑动设有连接杆90，所述连接杆90前端与所述移动板86接触，所述连接杆90后端设 有与所述下压杆19接触的斜面。 有益地，所述第二移动腔39内的两个移动块46之间转动设有卷轴47，所述卷轴47 上固定设有两个卷轮50，所述卷轮50上缠绕有卷绳49，所述卷绳49与所述驱赶网59连接，所 述卷轴47与所述移动块46之间固定设有扭转弹簧48。 有益地，所述固定闸门44内设有连通口33，所述连通口33顶壁上设有启动块32，所 述启动块32内设有92，所述92上下壁内均设有启动滑动腔31，所述启动滑动腔31内均设有 滑动滑块37，两个所述滑块37之间固定设有启动网38，上方所述启动滑动腔31左端壁与所 述滑块37之间固定设有启动复位弹簧35，所述滑块37左端面上固定连接有第二拉绳36，所 述第二拉绳36与所述第一拉绳65相连，所述连通口33底壁上设有开口向上的连通封闭槽 34，所述连通闸门30下端位于所述连通封闭槽34内。 当有要溯源回游的鱼群通过进入口17进入封闭腔89内，并且撞在启动网38上时， 将启动网38向右带动，从而通过滑块37将第二拉绳36拉紧，从而将第一拉绳65拉紧，从而将 卡块61向下拉，从而使得封闭轴12的转动限制解除；下压电机41启动，带着下压驱动轴72转 动，从而带着驱动齿轮71转动，从而通过内齿轮68带着封闭轴12转动，从而将螺纹块40向左 推动，从而将下压闸门13向下压，从而使得下压闸门13下端进入下压封闭槽18内，从而将鱼 群与封闭腔89内的水与外部隔离，下压闸门13向下运动将下压杆19向下压，从而使连接杆 90向前运动，从而带着移动板86向前运动，从而通过移动槽84使转动块85向右移动，从而使 7 CN 111549735 A 说　明　书 5/5 页 转动块85脱离移动卡槽82,而95进入96中，移动电机52启动，带着97转动，从而通过95带着 移动轴55转动，从而带着缠绕轮58转动，从而使驱赶网59放松，扭转弹簧48带着卷轴47转 动，从而带着卷轮50转动，从而将卷绳49卷紧，从而将驱赶网59布在封闭腔89内；螺纹块40 向左移动，当螺纹块40移动到接触到驱动腔11左端壁时，螺纹块40不能移动，从而使封闭轴 12向右移动，从而通过推动块70带着下压驱动轴72向右移动，从而带着下压电机41向右移 动，从而带着花键轴73向右移动进入花键槽42中，从而下压驱动轴72转动带着转动轴43转 动，从而带着驱动锥齿轮29转动，从而带着从动锥齿轮28转动，从而通过提升轴27带着提升 齿轮26转动，从而带着连通闸门30向上移动，从而将闸门打开，从而鱼群能够通过闸门向另 一侧游；同时，下压电机41反转一定时间，将下压闸门13抬起一段距离，使得下压杆19恢复 原位，从而使得连接杆90和移动板86恢复原位，从而使转动块85重新进入移动卡槽82中，从 而使移动电机52通过转动块85带着齿轮51转动，从而在齿条53限制下，使得齿轮51向右移 动，从而带着移动轴55向右移动，从而带着移动电机52和缠绕轮58向右移动，从而将布在封 闭腔89内的驱赶网59带着向右移动，从而将鱼群赶过去；鱼群赶完后，移动电机52反转，带 着齿轮51反转，从而带着移动电机52和缠绕轮58向左移动，恢复原位，下压电机41正转将下 压闸门13向下压，使得转动块85脱离移动卡槽82，将缠绕轮58卷紧收起，移动电机52停止， 下压电机41反转将下压闸门13恢复原位，下压电机41也在电机复位弹簧80作用下恢复原 位。 上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此领域技术的 人士能够了解本
