技术摘要：
本发明公开了一种后张法无粘结预应力筋板下T梁翼板张拉节点及施工方法，其施工工艺流程包括：1)现浇混凝土柱钢筋绑扎及模板安装施工；2)楼板及T梁模板支架整体安装；3)梁板钢筋绑扎及无粘结预应力筋铺设；4)板下T梁翼板端头无粘结预应力筋处理；5)梁板柱混凝土整体浇筑  全部
背景技术：
随着我国建筑业的不断发展，体量较大的商业综合体项目对后者的期望度也不断 提高，也就是说，在满足“承载力极限状态”的前提下，使用者对建筑的“正常使用极限状态” 有了更深层次的理解及要求。然而，节点连接处(梁-柱节点、梁-柱节点、柱-柱节点)  其施 工工艺复杂，施工难度大，成为了可能发生破坏的结构薄弱位置，节点连接面成为了截面承 载力下降的薄弱面。尤其是此类复杂无粘结预应力梁柱节点核心区的施工质量更是难以得 到应有的保障。此类复杂节点的梁柱核心区往往存在钢筋密集且排布错综复杂、钢筋锚固 长度难以满足、与搭筋板的焊接质量难以控制、梁底部钢筋焊接操作面不足、型钢构件开孔 率难以控制、钢筋叠加排布导致板面超高等施工难题。因此，如何提高无粘结预应力梁柱节 点处的节点抗负弯矩效果，无粘结预应力预应力梁柱增强节点抗震能力强度，是本专利待 解决的问题。
技术实现要素：

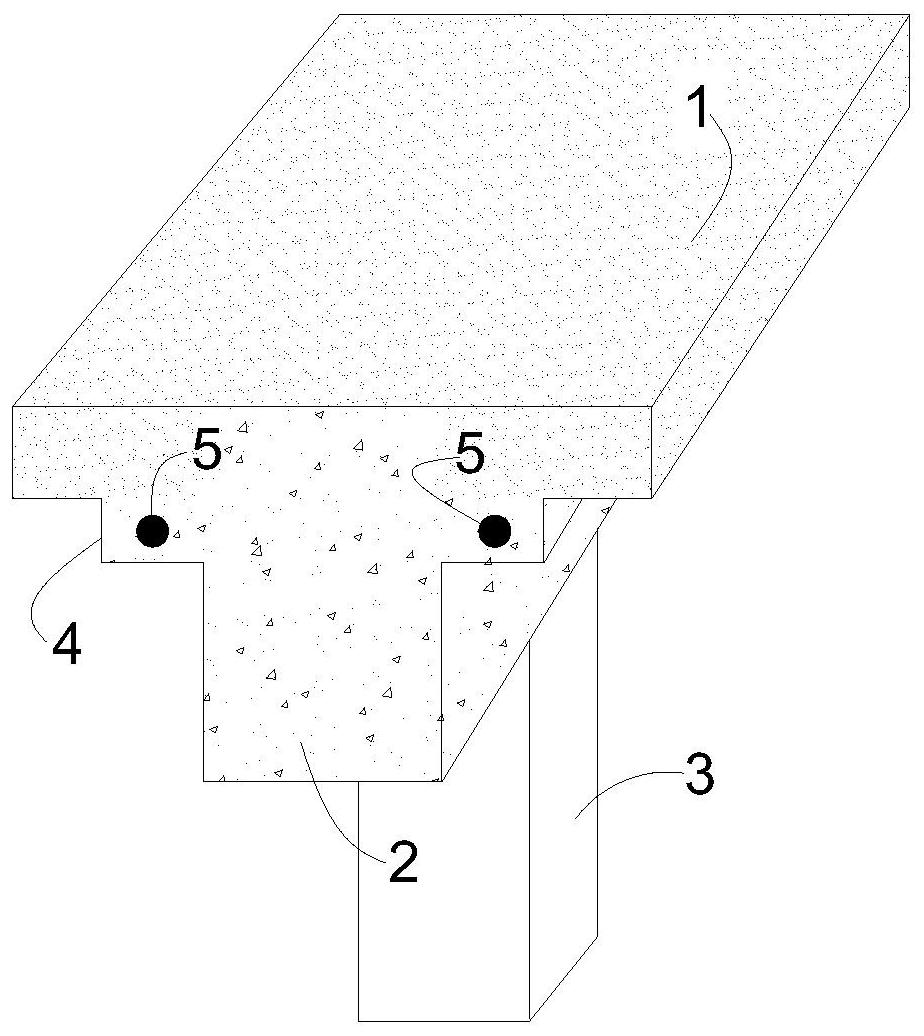

发明目的：本发明的目的是为了解决现有技术中的不足，提供一种抗震能力强、节 点抗负弯矩效果好的后张法无粘结预应力筋板下T梁翼板张拉节点及施工方法。 技术方案： 本发明一种后张法无粘结预应力筋板下T梁翼板张拉节点构造，包括现浇楼板、局部现 浇T梁、现浇混凝土柱、无粘结预应力钢筋；局部现浇T梁设于现浇楼板下部；局部现浇T梁与 现浇混凝土柱相连接；局部现浇T梁的两端内部设有无粘结预应力筋，无粘结预应力筋构成 后期施工作为局部现浇T梁预应力筋张拉端节点。 本发明的进一步改进在于，局部现浇T梁包括顶部的T梁翼板和底部的主梁，局部 现浇T梁底部的主梁和现浇混凝土柱形成板下T梁翼板加强梁柱节点。 本发明的进一步改进在于，无粘结预应力筋设于T梁翼板的两端内部。 一种后张法无粘结预应力筋板下T梁翼板张拉节点及施工方法构造，具体步骤为： 1）现浇混凝土柱钢筋绑扎及模板安装施工； 2）现浇楼板及局部现浇T梁支架的整体安装； 3）局部现浇T梁的钢筋绑扎及无粘结预应力筋的铺设； 4）局部现浇T梁端头无粘结预应力筋处理； 5）现浇混凝土柱混凝土整体浇筑及养护； 6）对现浇T梁端头无粘结预应力筋张拉、锚固； 7）预应力筋锚固端封锚处理； 8）模板支架拆除。 3 CN 111608313 A 说　明　书 2/4 页 本发明的进一步改进在于，步骤4），对  T梁翼板端头无粘结预应力筋处理；步骤 6），对T梁翼板端头无粘结预应力筋张拉、锚固。 本发明的进一步改进在于，步骤6）中，采用交叉对称张拉预应力筋。 本发明的进一步改进在于，步骤4）中，预埋同轴双螺旋筋钢制方槽装置，预埋的同 轴双螺旋筋钢制方槽装置同样采用马镫钢筋固定，同轴双螺旋筋埋在张拉端混凝土内部， 端部的钢制方槽与同轴双螺旋筋采用焊接连接，钢制方槽顶在T梁翼板端模板内侧边；步骤 7），方槽内采用泡沫块填塞封闭。 与现有技术相比，本发明提供的后张法无粘结预应力筋板下T梁翼板张拉节点及 施工方法，至少实现了如下的有益效果： 本发明在现浇混凝土梁柱节点处采用现浇楼板1下T梁翼板端预应力张拉技术，有效改 善了梁柱节点受力特性，节点抗负弯矩效果好，预应力梁柱增强节点抗震能力强。 当然，实施本发明的任一产品并不特定需要同时达到以上所述的所有技术效果。 通过以下参照附图对本发明的示例性实施例的详细描述，本发明的其它特征及其 优点将会变得清楚。 附图说明 被结合在说明书中并构成说明书的一部分的附图示出了本发明的实施例，并且连 同其说明一起用于解释本发明的原理。 图1为本发明的结构示意图； 其中，1-现浇楼板；2-局部现浇T梁；3-现浇混凝土柱；4-T梁翼板；5-无粘结预应力筋。
