技术摘要：
本发明涉及吹膜设备技术领域，公开了一种5层共挤吹膜实验机，包括平台，所述平台的上端面呈180度圆周摆放有均匀分布的挤出机，所述挤出机的数量为五台，所述平台的上端面还固定安装有气泵和风环，所述气泵的出口端与风环的进口端相连接，所述风环位于挤出机所在圆弧的  全部
背景技术：
当今世界包装产业存在回收与污染难题，需要开发不同的薄膜材料来应对不同的 使用环境，5层薄膜也是一种使用范围比较广泛的薄膜。本发明提出了一种5层共挤吹膜实 验机，该5层共挤试验机能满足阻隔材料、生物降解材料、常规通用材料的新型改性材料的 共挤吹膜实验。通过本设备能在较低能耗以及较少原材料的条件下试验出薄膜的性能与加 工状态。
技术实现要素：

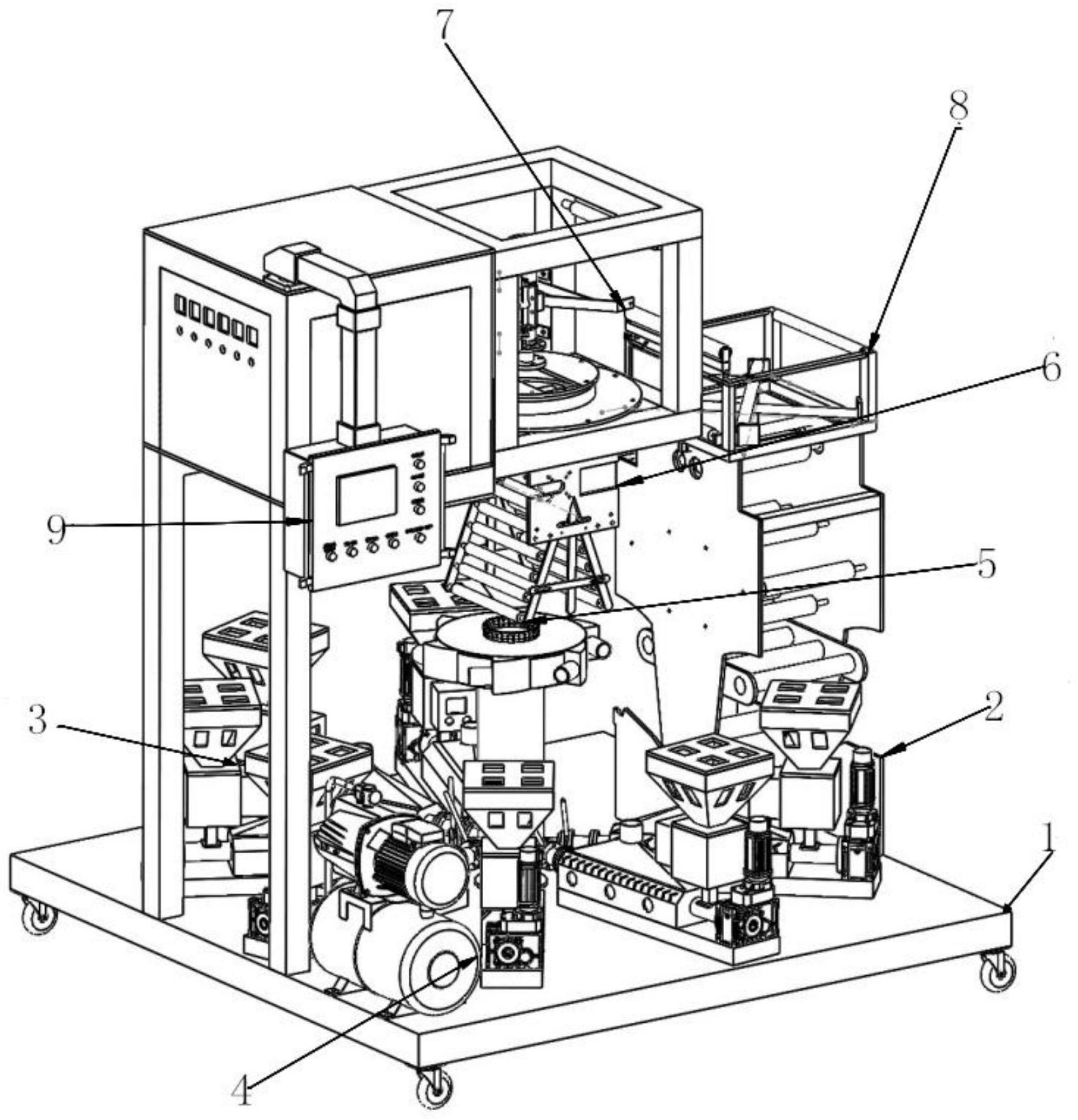

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种5层共挤吹膜实 验机。 为了实现上述目的，本发明采用了如下技术方案： 一种5层共挤吹膜实验机，包括平台，所述平台的上端面呈180度圆周摆放有均匀 分布的挤出机，所述挤出机的数量为五台，所述平台的上端面还固定安装有气泵和风环，所 述气泵的出口端与风环的进口端相连接，所述风环位于挤出机所在圆弧的圆心处，所述平 台的上端面还安装有支架，所述支架上安装有上牵引机构和上旋转机构，所述上牵引机构 固定安装在上旋转机构的输出轴上，且上牵引机构位于风环的正上方，所述平台的上端还 固定安装有收卷机，所述收卷机与所述支架成字型摆放，所述收卷机的上端安装有纠边转 向架。 优选的，所述挤出机包括水平状的壳体，所述壳体的端部安装有伺服电机，所述伺 服电机的输出轴延伸至壳体的内部并与螺杆相连接，所述壳体的上端设置有料斗，壳体远 离伺服电机的一端设置有出料口。 优选的，所述挤出机的出料口与模具的进口端相连接，所述模具位于风环的正下 方。 优选的，所述挤出机上还安装有换网器。 优选的，所述支架上安装有操作台。 优选的，所述收卷机上设置有两组收卷辊。 优选的，所述收卷机上还设置有下牵引机构。 优选的，所述挤出机和模具内均安装有电热丝。 本发明的有益效果是： 1、该设备体积小，能放在实验室和办公室运行使用。 2、5台挤出机配备5层叠加共挤模具，适用于非对称阻隔与降解材料的加工与实 验，相比于大型设备，能够有效的节约开机费用。 3、该设备占地面积小，采用整体平台滑行结构，方便运输挪动。 3 CN 111590851 A 说　明　书 2/3 页 4、主机采用伺服电机传动，控制挤出流量精度高，适用于配方测试实验。 5、每台挤出机配备混料机与称重传感器，最多可用4种不同原料按照设定比例混 合下料，代替人工称重拌料。 6、装置上配备上牵引机构和上旋转机构，在功能上与大型设备效果相类似。 7、装置上配备双工位的收卷机，可以用于生产单片薄膜。 8、装置配备纠边转向架，保证薄膜收卷整齐。 附图说明 图1为本发明提出的一种5层共挤吹膜实验机的立体结构示意图； 图2为本发明提出的一种5层共挤吹膜实验机的侧视结构示意图； 图3为本发明提出的一种5层共挤吹膜实验机的挤出机的结构示意图。 图中：1平台、2收卷机、3挤出机、4气泵、5风环、6上牵引机构、7上旋转机构、8纠边 转向架、9操作台、31换网器、32螺杆、33料斗、34伺服电机。
