技术摘要:

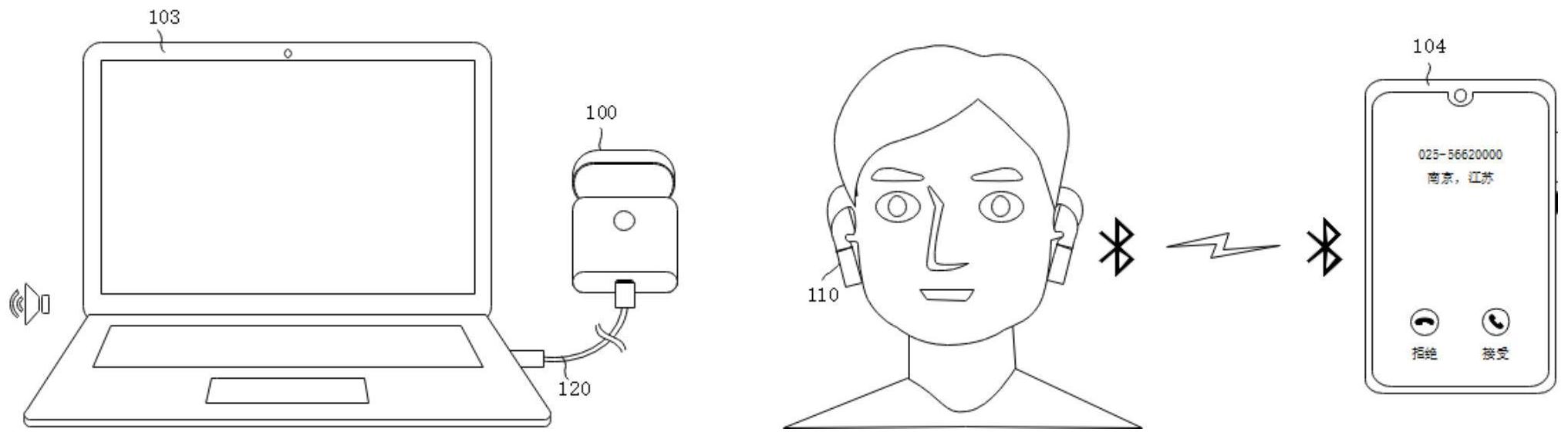

本文提供一种无线耳机盒及系统。无线耳机盒包括盒体、充电电路以及音频转换电路。音频播放设备不能或不方便进行无线通信,且具有有线连接接口,可以与无线耳机盒进行有线连接。将无线耳机盒与音频播放设备进行有线连接,在检测到无线耳机盒与音频播放设备建立有线连接 全部
背景技术:
随着用户对便携性要求的提高,无线耳机得到越来越多的用户的青睐。无线耳机 可以与 手机等电子设备建立无线连接,从而配合电子设备为用户播放音乐或接/打电话 等。 为了方便工作和生活,用户通常需要使用多个电子设备,例如手机、笔记本电脑和 电视 等电子设备。然而,笔记本电脑和电视等电子设备不方便与无线耳机进行无线连接, 并且一 副无线耳机无法有效地处理多个电子设备的业务,影响无线耳机的便捷性及使用 范围。
技术实现要素:
本申请提供一种无线耳机盒及系统,通过无线耳机盒,无线耳机可以方便地播放 音频播 放设备的音频,并可以无缝切换的处理多个电子设备的音频。 为达到上述目的,本申请采用如下实施例: 第一方面,本申请实施例提供一种无线耳机盒,该无线耳机盒包括盒体、充电电路 和 音频转换电路。其中,该盒体具有容纳无线耳机的空间,以容纳该无线耳机。该无线耳机 容 纳于该盒体时,充电电路为该无线耳机充电;音频转换电路在检测到该无线耳机盒与音 频播 放设备建立有线连接,请求与该无线耳机建立无线连接,在该无线连接建立成功后, 经该有 线连接接收该音频播放设备的音频,并经该无线连接发送给该无线耳机播放。 无线耳机盒不但可以容纳无线耳机、对无线耳机进行充电,还可以作为音频转换 电路的 无线收发器,使得音频转换电路的音频可以方便地在无线耳机上播放。此外,音频 转换电路 在检测到该无线耳机盒与音频播放设备建立有线连接,请求与该无线耳机建立 无线连接,可 以提高无线耳机盒的自动化和智能化,无线耳机盒地使用更加便捷。 示例性的,该无线耳机盒还包括第一接口,该第一接口用于与该音频播放设备建 立该有 线连接。该音频转换电路包括接口管理电路和控制器,接口管理电路与该第一接口 耦合,该 接口管理电路检测该第一接口与该音频播放设备的有线连接状态,并发送检测信 号,该检测 信号用于检测该无线耳机盒与音频播放设备建立有线连接。该控制器接收该检 测信号,在该 第一接口与该音频播放设备建立有线连接时,向该无线耳机发送无线连接请 求,以请求与该 无线耳机建立无线连接。通过该接口管理电路接收该音频播放设备的音 频,该控制器将该音 频发送给该无线耳机。 结合第一方面,在一种可能的实现方式中,在另一种可能的实现方式中,该控制器 检测与该无线耳机的无线连接状态,并向该接口管理电路发送控制信号。该接口管理电路 基 于该控制信号,导通或断开该第一接口与该控制器之间的音频数据通信链路。通过控制 该音 频数据通信链路的导通状态,可以控制该音频播放设备是否将音频数据传送给控制 5 CN 111601199 A 说 明 书 2/39 页 器。当该 控制器与该无线耳机未建立或断开无线连接,该该接口管理电路断开该第一接口 与该控制器 之间的音频数据通信链路,该音频播放设备可以通过自身的外放设备对音频 数据进行外放, 该音频播放设备的音频可以在外放和使用无线耳机播放之间自动切换。 示例性的,该音频数据通信链路包括第一音频数据通信链路,该接口管理电路包 括至少 一个开关,该至少一个开关耦合在该第一接口和控制器之间,该至少一个开关基于 该控制信 号,导通或断开该第一接口和该控制器之间的第一音频数据通信链路,使得该音 频播放设备 的模拟音频数据可以在外放和使用无线耳机播放之间自动切换。 示例性的,该音频数据通信链路包括第二音频数据通信链路,该接口管理电路包 括邻近 该第一接口的逻辑配置电路,该逻辑配置电路基于该控制信号,改变电阻值;该第 一接口基 于该逻辑配置电路的电阻值,导通或断开该第一接口和控制器之间的第二音频 数据通信链路, 使得该音频播放设备的数字音频数据可以在外放和使用无线耳机播放之 间自动切换。 结合第一方面,在一种可能的实现方式中,在另一种可能的实现方式中,该无线耳 机盒还包括第二接口,第二接口与该充电电路耦合,用于该无线耳机容纳于该盒体时,连接 该充电电路和该无线耳机。其中,该第二接口还与该控制器耦合。该控制器还被配置为,检 测到该第二接口与该无线耳机连接,且该第一接口与该音频播放设备连接,通过该第二接 口 配置该无线耳机与无线耳机盒建立无线连接的优先级高于该无线耳机与其他设备的优 先级, 可以方便地更新无线耳机的优先级。 第二方面,本申请实施例提供一种系统,系统,其特征在于,包括:无线耳机和第一 方面的无线耳机盒;其中,该无线耳机被配置为,在与该无线耳机盒建立该无线连接,且该 无线连接建立成功后,该无线耳机播放该音频播放设备的音频。 第三方面,本申请实施例提供一种系统,包括:无线耳机、第一方面的无线耳机盒 和 电子设备。该电子设备包括:处理器、存储器,显示屏和移动通信模块;该处理器、该通信 模块,该显示屏和该存储器耦合,该存储器用于存储计算机程序代码,该计算机程序代码包 括计算机指令,当该计算机指令被该电子设备执行时,使得该电子设备执行如下动作:接收 进行音频业务的请求;显示第一界面,该第一界面中包括与该无线耳机对应的第一界面元 素; 接收对该第一界面元素的第一输入,该第一输入用于确认使用该无线耳机处理该音频 业务; 响应于该第一输入,向该无线耳机发送电子设备连接请求,以请求与该无线耳机建 立无线连 接;该无线耳机被配置为:在与该无线耳机盒进行无线连接时,接收到该电子设 备连接请求; 响应于该无线连接请求,断开与该无线耳机盒建立的该无线连接,与该电子 设备建立无线连 接,并播放该电子设备的音频。 系统所能达到的有益效果可参考上文所提供的对应的无线通信系统中的有益效 果,此处 不再赘述。 附图说明 图1为本申请实施例提供的一种通信系统的结构示意图; 图2A至图2B为本申请实施例提供的一种转接器的结构示意图; 图3为本申请实施例提供的一种转接器的方框图一; 图4为本申请实施例提供的一种转接线的方框图一; 6 CN 111601199 A 说 明 书 3/39 页 图5为本申请实施例提供的一种转接器的方框图二; 图6为本申请实施例提供的一种转接线的方框图二; 图7为本申请实施例提供的一种转接器的方框图三; 图8为本申请实施例提供的一种转接器与转接线连接时的结构示意图一; 图9为本申请实施例提供的一种转接器与转接线连接时的结构示意图二; 图10A为本申请实施例提供的一种蓝牙设备的结构示意图; 图10B为本申请实施例提供的一种蓝牙设备的方框图; 图10C为本申请实施例提供的一种转接器与蓝牙设备进行有线连接时的结构示意 图; 图11为本申请实施例提供的一种电子设备的结构示意图; 图12A为本申请实施例提供的一种蓝牙协议框架示意图; 图12B为本申请实施例提供的一种软件结构框图; 图13A至图13H为本申请实施例提供的一组界面示意图一; 图14A至图14E为本申请实施例提供的一组界面示意图二; 图15为本申请实施例提供的一个界面示意图三; 图16为本申请实施例提供的一种通信方法流程图一; 图17A至图17F为本申请实施例中的一种无线通信方法中各设备的示意图一; 图18A至图18B为本申请实施例中的一种转接器与耳机的连接示意图一; 图19为本申请实施例提供的一种通信方法流程图一; 图20A至图20G为本申请实施例中的一种无线通信方法中各设备的示意图一; 图21为本申请实施例中的一种转接器与耳机的连接示意图一; 图22为本申请实施例中的一种转接器作为无线接收器的示意图。
