技术摘要：
本发明涉及医疗器械领域，具体涉及一种骨科关节专用定位装置，包括两组上下对称设置的固定机构，固定机构包括左固定组件和右固定组件，左固定组件包括左固定件和固定设置在左固定件右端的左连接件，左连接件为中空的圆环结构，且其中部开设有环形凹槽，环形凹槽内侧壁  全部
背景技术：
骨科是各大医院最常见的科室之一，主要研究骨骼肌肉系统的解剖、生理与病理， 运用药物、手术及物理方法保持和发展这一系统的正常形态与功能。通常医务人员对患者 的关节进行治疗后，需要对患者的关节位置进行固定，以免患者在未康复时活动关节，影响 治疗效果。 目前，中国专利力号“CN201710484797 .0”公开了一种新型骨科关节专用定位装 置，包括第一固定杆和第二固定杆，第一固定杆和第二固定杆的数量均为两条，第一固定杆 的端部设置有第一连接块，第二固定杆的端部设置有第二连接块，第一连接块和第二连接 块转动连接，两条第一固定杆和第二固定杆沿纵向排列，两条第一固定杆和第二固定杆之 间的设置有安装环，安装环的数量为四个；该发明通过调节两条固定杆之间连接块的角度， 可根据实际需要调节固定角度，操作简单方便。 但是实现应用过程中上述专利还存在以下缺陷和不足： 该装置的按钮容易被外界触碰而压缩，按钮压缩使得池盘脱离边缘呈锯齿状的圆 形凹槽，进而容易造成两组固定杆之间角度发生改变，固定效果差。
技术实现要素：

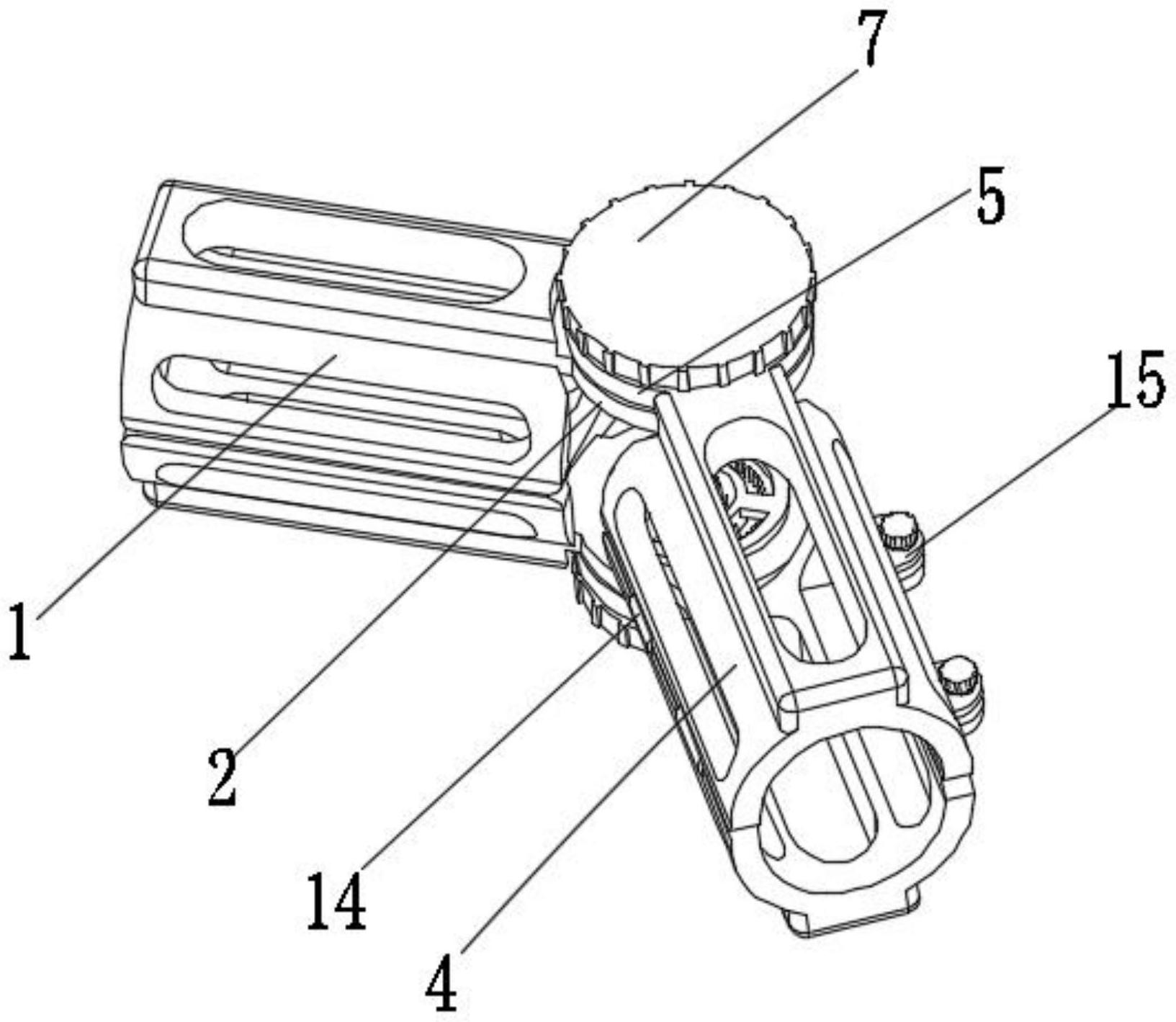

解决的技术问题 针对现有技术所存在的上述缺点，本发明提供了一种骨科关节专用定位装置，能 够有效地解决现有技术的按钮容易被外界触碰而压缩，按钮压缩使得池盘脱离边缘呈锯齿 状的圆形凹槽，进而容易造成两组固定杆之间角度发生改变，固定效果差。 技术方案 为实现以上目的，本发明通过以下技术方案予以实现： 一种骨科关节专用定位装置，包括两组上下对称设置的固定机构，所述固定机构 包括左固定组件和右固定组件，所述左固定组件包括左固定件和固定设置在左固定件右端 的左连接件，所述左连接件为中空的圆环结构，且其中部开设有环形凹槽，环形凹槽内侧壁 设置有齿圈，所述右固定组件包括右固定件、设置在右固定件左端的右连接件以及固定设 置在右连接件中部的调节固定组件，右固定件均位于左连接件的外侧，所述调节固定组件 包括转轴块、旋钮、固定设置在旋钮下侧中部的第一螺杆、设置在第一螺杆下端的椭圆块以 及可与齿圈啮合的齿块，所述转轴块下端穿过并穿出左连接件中部，转轴块下部开设有凹 槽，凹槽顶侧中部开设有与第一螺杆配合的第一螺纹孔，且凹槽左右内均通过上下对称设 置的弹簧限位组件连接有弧形件，弧形件外侧壁分别与远离齿圈一端的齿块固定连接，第 一螺杆螺纹穿过并穿入凹槽内，椭圆块设置在两组弧形件之间并均与弧形件内侧壁摩擦接 触，齿块均穿过并穿出凹槽。 3 CN 111544182 A 说　明　书 2/4 页 更进一步地，上下两组所述左固定件前侧与上下两组所述右固定件前侧均通过若 干组合页件相互转动连接，上下两组所述左固定件后侧与上下两组所述右固定件后侧均通 过若干组螺杆固定组件固定连接，通过合页件与螺杆固定组件的配合，实现两组左固定件 之间的相互打开与固定关闭以及两组右固定件的相互打开与固定关闭。 更进一步地，所述螺杆固定组件包括分别设置在左固定件和右固定件后侧的固定 耳以及第二螺杆，固定耳中部均开设有与第二螺杆配合的第二螺纹孔，将第二螺杆螺纹穿 过两组左固定件之间的固定耳，或穿过两组右固定件之间的固定耳，实现上下两组左固定 件之间的相互固定关闭或上下两组右固定件之间的相互固定关闭。 更进一步地，所述转轴块下端设置有转盘架，转盘架位于左连接件的内侧，通过转 盘架与右连接件之间的相互配合，将左连接件限定在转盘架与右连接件之间，从而防止左 固定件与右固定件的相互脱离。 更进一步地，所述凹槽左右侧壁均开设有与齿块间隙配合的穿孔，提高齿块移动 的稳定性，并提高齿块与齿圈啮合的稳固性。 更进一步地，所述弹簧限位组件包括固定设置在凹槽内壁的导杆以及连接在凹槽 内壁与弧形件外侧壁之间的弹簧，弧形件上下部均开设有与导杆间隙配合的导孔，导杆套 设在弹簧内，且导杆靠近弧形件一端通过导孔穿过弧形件，当椭圆块挤压弧形件时，弹簧受 到压缩，当椭圆块不挤压弧形件时时，弹簧的弹性力带动弧形件沿着导杆方向移动并使得 弧形件回归原位，通过导杆与导孔的相互配合，提高弧形件移动的稳定性。 有益效果 采用本发明提供的技术方案，与已知的公有技术相比，具有如下有益效果： 本发明通过螺纹连接方式，采用第一螺杆与转轴块的螺纹连接，带动椭圆块的转 动，并通过椭圆块的转动，带动齿块与齿圈的啮合，实现左固定件与右固定件之间夹角的固 定，避免采取按压方式导致的固定松动，提高了该装置的固定效果。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本发明的整体结构示意图； 图2为本发明的单组固定机构结构示意图； 图3为本发明的左固定组件结构示意图； 图4为本发明的右固定组件结构示意图； 图5为本发明的调节固定组件俯侧视角结构示意图； 图6为本发明的调节固定组件仰侧视角结构示意图； 图7为本发明的旋钮、第一螺杆和椭圆块组合结构示意图； 图8为本发明的左连接件、右连接件以及调节固定组件组合的截面结构示意图； 图9为本发明的A处放大结构示意图； 图中的标号分别代表：1-左固定件；2-左连接件；3-环形凹槽；4-右固定件；5-右连 4 CN 111544182 A 说　明　书 3/4 页 接件；6-转轴块；7-旋钮；8-第一螺杆；9-椭圆块；10-齿块；11-凹槽；12-第一螺纹孔；13-弧 形件；14-合页件；15-固定耳；16-转盘架；17-穿孔；18-导杆；19-弹簧；20-导孔。
