技术摘要：
本申请公开了一种按键组件及电子设备，该按键组件包括按键本体和配合件；其中，所述按键本体包括至少一延伸柱，所述延伸柱用于与电子设备上的按键安装孔相配合；配合件与所述延伸柱相连接，且所述配合件包括间隔设置的第一凸出部和第二凸出部，所述第一凸出部和所述第  全部
背景技术：
目前，电子设备的发展越来越快，进而人们对电子设备的要求也随之提高，相比于 电子设备的实用性，人们目前也更关注使用电子设备时的体验感。 电子设备上会设有各种按键，例如音量键、开关键等，为了使按键可以寿命更长， 传统的电子设备上的按键与电子设备连接时更多采用比较紧密的配合连接，进而用户使用 起来需要用很大力才能按动按键，且按键在按压和回弹的过程中受到的摩擦力很大，进而 用户按压时手感过硬而不好按压。
技术实现要素：

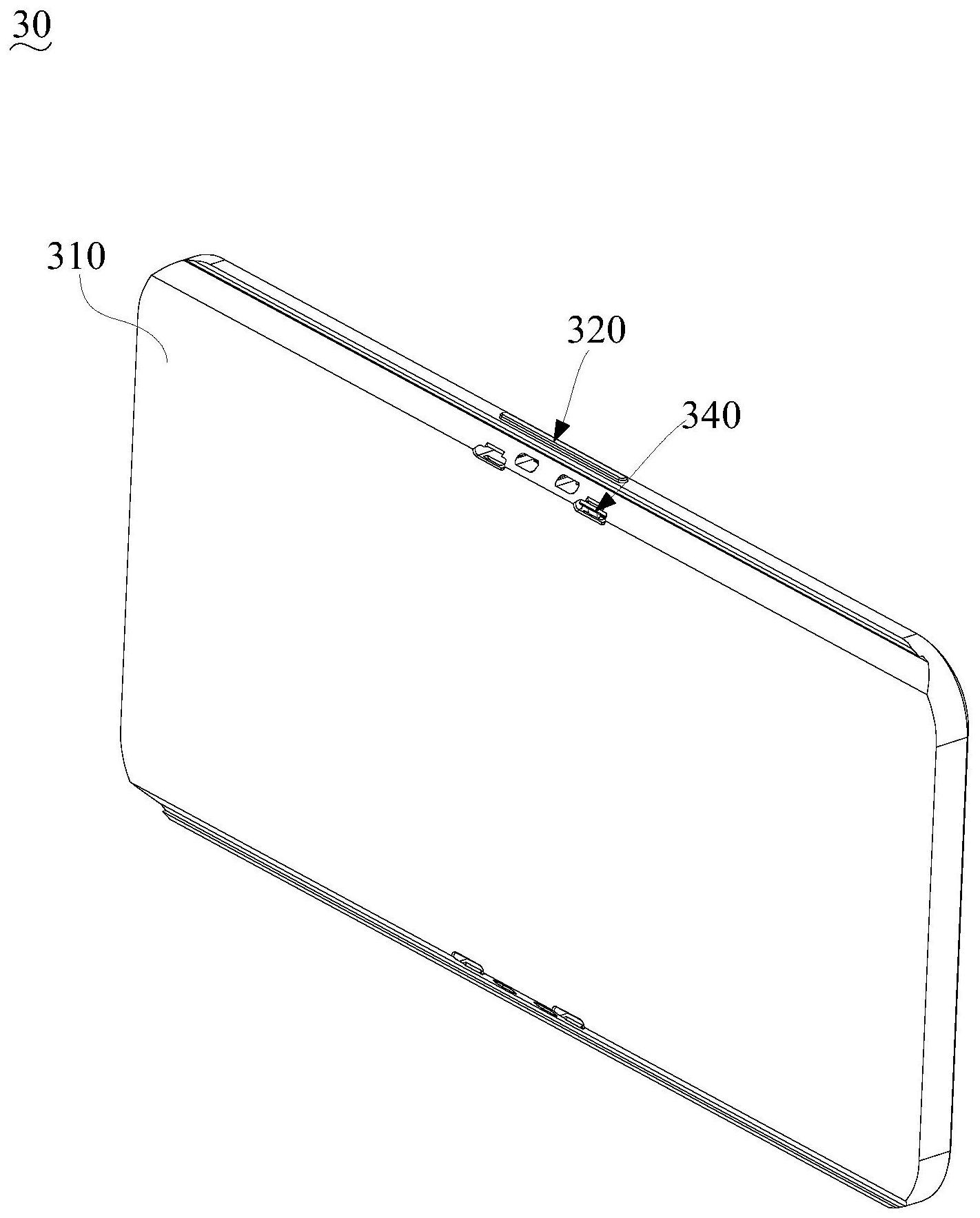

本申请主要解决的技术问题是提供一种按键组件及电子设备，能够提高用户使用 按键时的体验。 为解决上述技术问题，本申请采用的一个技术方案是：提供一种按键组件，用于电 子设备，包括：按键本体和配合件，其中，所述按键本体包括至少一延伸柱，所述延伸柱用于 与电子设备上的按键安装孔相配合；配合件与所述延伸柱相连接，且所述配合件包括间隔 设置的第一凸出部和第二凸出部，所述第一凸出部和所述第二凸出部分别包括至少两个抵 接端；其中，当所述延伸柱与按键安装孔相配合时，所述第一凸出部与所述第二凸出部的所 述抵接端分别抵接按键安装孔的侧壁以固定所述按键本体。 为解决上述技术问题，本申请采用的另一个技术方案是：提供一种电子设备，包括 壳体及上述的按键组件；所述壳体上设有与所述安装组件相配合的按键安装孔，所述按键 安装孔包括沿延伸柱延伸方向的第一安装孔及与所述第一安装孔垂直贯通的第二安装孔； 其中，当所述安装组件容置于所述按键安装孔内时，所述第一凸出部与所述第二 凸出部分设于所述第二安装孔的相对两侧且所述第一凸出部和所述第二凸出部的所述抵 接端分别抵接所述按键安装孔的内壁。 本申请的有益效果是：区别于现有技术的情况，本申请在按键本体上设置至少一 个延伸柱，进而配合件与延伸柱相连接，且配合件包括的第一凸出部与第二凸出部均设置 有两个抵接端；当按键本体与按键安装孔相配合时，第一凸出部和第二凸出部的四个抵接 端分别抵接按键安装孔的内壁进而进行固定安装本体。因为延伸柱上包括四个抵接端与按 键安装孔进行抵接，进而可以防止按键进行晃动，定位可靠，间隔设置的第一凸出部和第二 凸出部通过四个抵接端抵接按键安装孔，进而缩小了的按键本体在按压过程中与按键安装 孔之间的接触面积，以使得按键本体在按压过程中受到的摩擦力更小，对按键本体的按压 和回弹过程影响更小，不易发生按键本体过硬而需要很大的力去施加在按键本体上。 4 CN 111599619 A 说　明　书 2/5 页 附图说明 图1是本申请电子设备一实施例的结构示意图； 图2是图1所示的电子设备的一状态的爆炸视图； 图3是图1所示的电子设备的另一状态的爆炸视图； 图4是按键组件一实施例的爆炸结构示意图； 图5是图4所示的第二架体的一实施例的结构示意图； 图6是图4所示的配合件的一实施例的结构示意图； 图7是图4所示的按键组件的一状态的结构示意图； 图8是图4所示的按键组件的另一状态的结构示意图； 图9是图1所示的电子设备的俯视图； 图10是图9所示的A-A处的剖视图； 图11是图10所示的C处的放大结构示意图； 图12是图1所示的电子设备壳体的俯视图； 图13是图12所示的B-B处的剖视图； 图14是图13所示的D处的放大结构示意图。
