技术摘要：
本发明公开了一种建筑墙面粉刷装置，涉及建筑装饰技术领域；该建筑墙面粉刷装置，包括底座，底座上固定有连接组件，连接组件上活动连接有粉刷组件，粉刷组件下方设有集料箱；所述底座上还设有制料组件，制料组件与集料箱连通；所述连接组件上设有手持喷洒组件，底座上  全部
背景技术：
随着经济的不断发展，人们生活水平的不断提高，人们对于室内生活环境的要求 也越来越高，而墙面粉刷作为现代室内装饰的主要手段，更加是必不可少的。 建筑工程的最后一道工序一般都是进行大量的粉刷工作，现在的粉刷设备都是采 用由操作人员提着粉刷料桶刷一遍蘸一下的方式对墙面进行粉刷，这种方式在使用过程中 劳动强大，容易造成工人的身体疲劳，在一定程度上影响粉刷的效率；此外，粉刷过程一般 需要多次，而每次都需要手持粉刷轮粉刷，需要的时间非常久。
技术实现要素：

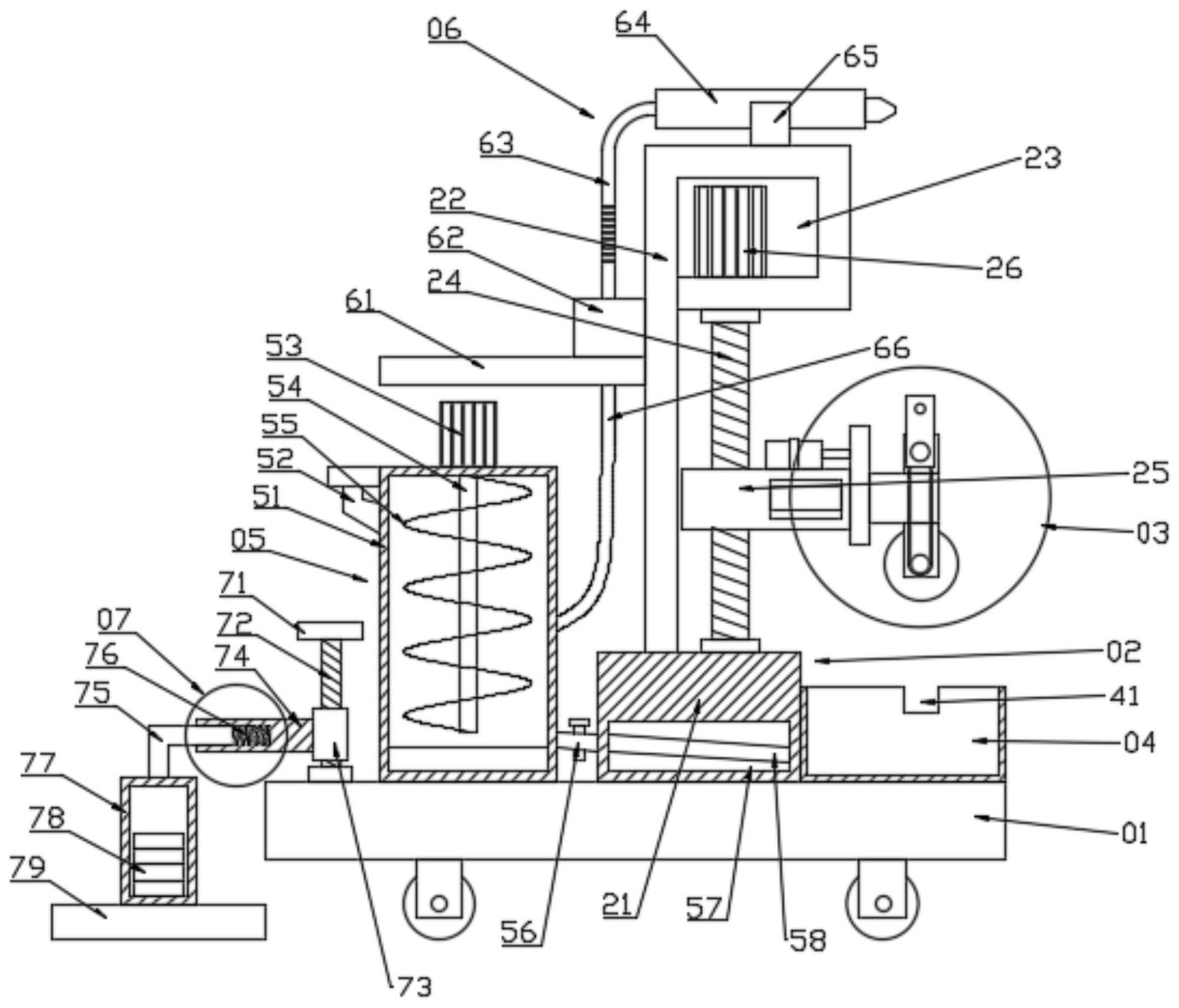

本发明的目的在于提供一种建筑墙面粉刷装置来解决上述问题。 为实现上述目的，本发明提供如下技术方案： 一种建筑墙面粉刷装置，包括底座，底座上固定有连接组件，连接组件上活动连接有粉 刷组件，粉刷组件下方设有集料箱；所述底座上还设有制料组件，制料组件与集料箱连通； 所述连接组件上设有手持喷洒组件，底座上还设有限位调节组件。 在上述技术方案的基础上，本发明还提供以下可选技术方案： 在一种可选方案中：所述连接组件包括固定在底座上的固定箱，固定箱上固定有固定 架，固定架与固定箱之间转动连接有第一螺纹杆，第一螺纹杆顶端与设置在存放腔内的第 一电机的输出端固定连接，第一螺纹杆上螺纹连接有升降块，升降块内设有空腔，空腔内活 动连接有第一连接块，第一连接块与粉刷组件中的连接架固定连接。 在一种可选方案中：所述粉刷组件包括与连接架固定连接的固定块，固定块底部 固定连接有第二支撑块，第二支撑块与粉刷轮上的第一驱动轴转动连接，第一驱动轴与粉 刷轮固定连接。 在一种可选方案中：所述固定块上方还固定有第一支撑块，第一支撑块上转动连 接有第二驱动轴，第二驱动轴与第一驱动轴之间通过同步带连接，第二驱动轴上还固定有 摇杆。 在一种可选方案中：所述连接架与伸缩气缸的输出端固定连接，伸缩气缸固定在 升降块上。 在一种可选方案中：所述集料箱上设有与第一驱动轴搭接的限位槽。 在一种可选方案中：所述制料组件包括固定在底座上的制料箱，制料箱一端与进 料口连通，制料箱顶部固定有第二电机，第二电机的输出端与位于制料箱内的驱动杆固定 连接，驱动杆上固定有搅拌叶。 在一种可选方案中：所述手持喷洒组件包括固定在固定架上的支撑台，支撑台上 固定有提升泵，提升泵的输入端通过第二连接管与制料箱连通，提升泵的输出端通过第一 3 CN 111593868 A 说　明　书 2/4 页 连接管与喷头连通。 在一种可选方案中：所述限位调节组件包括转动连接在底座上的第二螺纹杆，第 二螺纹杆上固定有调节块，第二螺纹杆上螺纹连接有移动套筒，移动套筒一端与第二连接 块固定连接，第二连接块内滑动连接有固定杆，且固定杆通过弹簧与第二连接块连接。 在一种可选方案中：所述固定杆与配重箱固定连接，配重箱与下方的防滑板固定 连接配重箱内固定有配重物。 相较于现有技术，本发明的有益效果如下： 1、通过设置粉刷组件，能够对墙面粉刷，而通过设置在下方的集料箱，方便蘸取粉刷涂 料，使得不需要在涂料桶中进行蘸取，提高了粉刷效率；此外，通过摇动摇杆，能够提高粉刷 轮的蘸取效果，进而提高粉刷效果；而通过设置制料组件，既能够向集料箱中提供粉刷涂 料，还方便根据需求，通过集料箱向墙面喷洒涂料，具有非常好的实用性；有效降低了工人 的劳动强度； 2、通过限位调节组件能够向整体限制在当前位置，同时也不会影响对墙面的粉刷，提 高了粉刷效果。 附图说明 图1为本发明的结构示意图。 图2为本发明中粉刷组件的结构示意图。 图3为本发明中第二连接块与固定杆的连接示意图。 图4为本发明的立体图。 附图标记注释：01-底座、02-连接组件、03-粉刷组件、04-集料箱、05-制料组件、 06-手持喷洒组件、07-限位调节组件、21-固定箱、22-固定架、23-存放腔、24-第一螺纹杆、 25-升降块、26-第一电机、31-连接架、32-固定块、33-第一连接块、34-空腔、35-伸缩气缸、 36-第一支撑块、37-摇杆、38-第二支撑块、39-第一驱动轴、310-第二驱动轴、311-同步带、 312-粉刷轮、41-限位槽、51-制料箱、52-进料口、53-第二电机、54-驱动杆、55-搅拌叶、56- 控制阀、57-安装腔、58-出料管、61-支撑台、62-提升泵、63-第一连接管、64-喷头、65-限位 座、66-第二连接管、71-调节块、72-第二螺纹杆、73-移动套筒、74-第二连接块、75-固定杆、 76-弹簧、77-配重箱、78-配重物、79-防滑板。
