技术摘要：

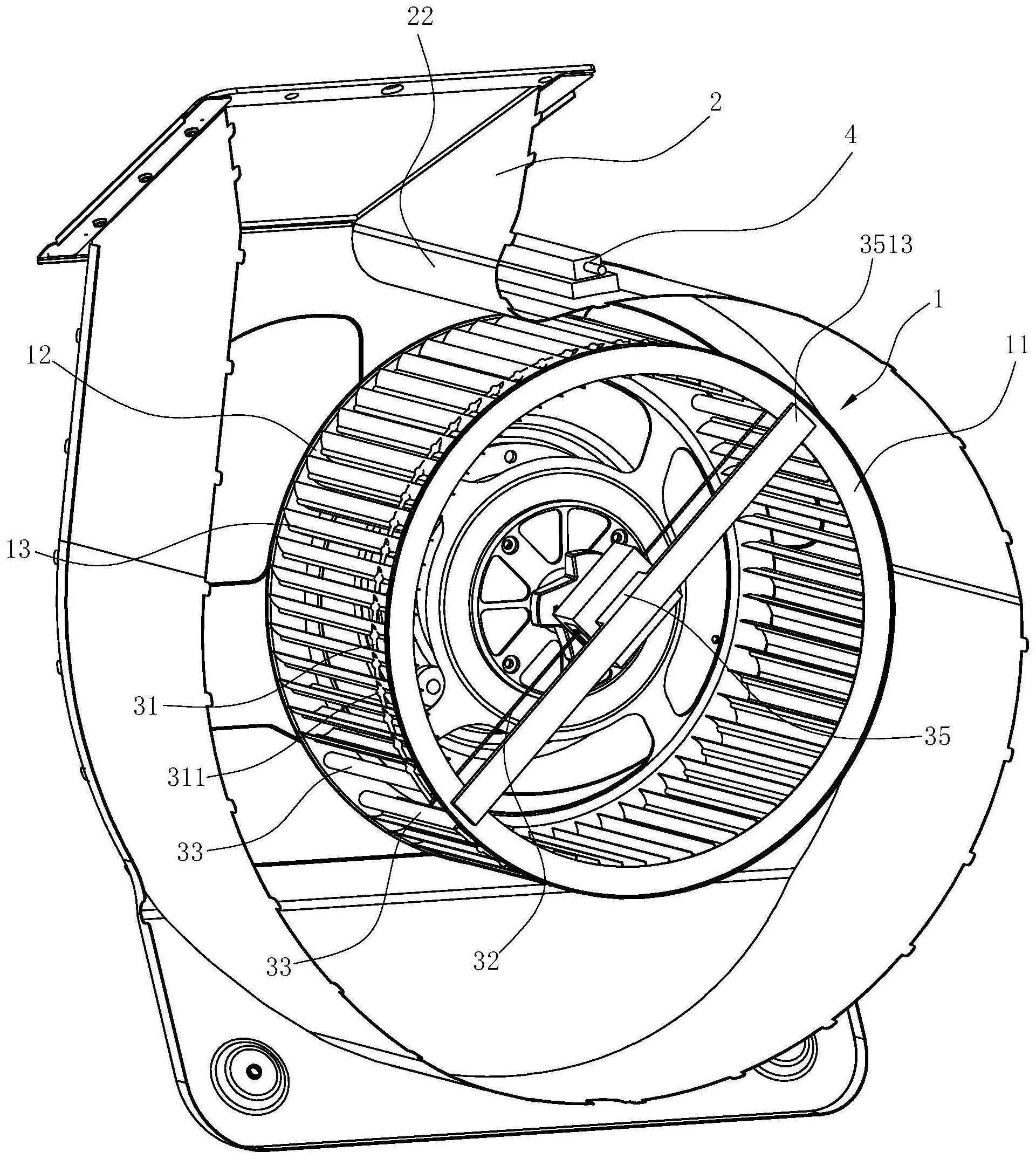

本发明涉及一种便于清洁的吸油烟机的风机系统，包括具有前圈、后盘及叶片的叶轮，前圈与后盘前后间隔布置，叶片为多个并沿轴向连接于前圈与后盘之间，叶片两端分别能转动地设于前圈、后盘上，还包括能驱动叶片转动与否的调节机构及能向叶轮上喷洒洗涤介质的清洗机构，  全部
背景技术：
吸油烟机是用于抽走灶台上因烹饪而产生的油烟的家用电器，但是对于多数吸油 烟机来说，较大的一个问题在于：挥发的油烟在吸油烟机的内部会发生冷凝，油会与灰尘、 颗粒等杂质混合之后在机体内形成较厚且不易清洗的油垢，当油垢积累到一定程度后，会 在吸油烟机的内部形成致密的固化层，进一步加大了清洁难度。 以往的吸油烟机通常都需要进行拆开清洗，现有技术中的一些吸油烟机已经具有 了自清洗的功能，例如，授权公告号为CN103732994B的中国专利《抽油烟机》(申请号： CN201280039582 .3)、授权公告号为CN101495814B的中国专利《抽油烟机》(申请号： CN200780027956.9)等均披露了具有自清洗功能的吸油烟机，这些吸油烟机是通过在装置 的内部附加上清洗剂容器、泵、喷淋口等部件，用于将清洗剂喷洒于叶片、流道、过滤网等部 件，并将清洗后的残液排除。 对于吸油烟机的清洁，主要是清洁吸油烟机的风机叶轮及蜗壳内壁，上述清洁结 构中，由于风机叶轮叶片的排布方式问题，导致叶片只有一侧容易被清洗到，而另一侧一般 为清洗死角，影响叶轮的清洗效果。
技术实现要素：
本发明所要解决的技术问题是针对现有技术的现状，提供一种通过使叶轮叶片转 动而消除清洗死角、提高清洗效果的便于清洁的吸油烟机的风机系统。 本发明解决上述技术问题所采用的技术方案为：一种便于清洁的吸油烟机的风机 系统，包括具有前圈、后盘及叶片的叶轮，所述前圈与后盘前后间隔布置，所述叶片为多个 并沿轴向连接于前圈与后盘之间，其特征在于：所述叶片两端分别能转动地设于前圈、后盘 上，还包括能驱动叶片转动与否的调节机构及能向叶轮上喷洒洗涤介质的清洗机构，所述 调节机构设于叶轮上，所述清洗机构设于叶轮外侧。 在上述方案中，所述调节机构包括连接圈及连接杆，所述叶轮上沿周向分隔为相 对独立的两个半圆区域，各半圆区域中均设置有多个叶片，所述连接圈成形为与半圆区域 相对应的半圆状，所述半圆区域内各叶片上开有相互对应的通孔，所述连接圈依次穿过各 叶片上的通孔布置，所述连接杆的第一端与连接圈的第一端相连接，所述连接杆的第二端 与连接圈的第二端相连接，且所述连接杆能沿其长度方向来回移动地设于叶轮上，相邻两 叶片之间的连接圈上设置有能在连接圈移动状态下带动叶片转动的限位部。采用这样的结 构，当驱动连接杆沿其长度方向向一端运动时，可通过连接圈带动各叶片均向一个方向转 动，当驱动连接杆沿其长度方向向另一端运动时，可通过连接圈带动各叶片均向另一方向 转动，从而使叶片的不同侧可以解触到清洗介质，以消除叶片的清洗死角，提高清洗效果。 优选地，所述调节机构还包括第一限位柱、第二限位柱，所述第一限位柱连接于前 4 CN 111578332 A 说　明　书 2/4 页 圈与后盘之间并支撑于连接圈第一端与连接杆第一端连接处的内侧，所述第二限位柱连接 于前圈与后盘之间并支撑于连接圈第二端与连接杆第二端连接处的内侧。设置该结构，可 为连接杆的来回移动及连接圈的移动提供支撑，从而避免对叶片造成磨损。 优选地，所述的第一限位柱、第二限位柱为两组并分别对应一个半圆区域布置。 优选地，所述前圈上设置有能同时驱动两半圆区域内的叶片进行转动的驱动结 构，该驱动结构与所述连接杆相连接。 优选地，所述驱动结构包括安装座、齿轮、第一齿条、第二齿条及电机，所述安装座 设于前圈上，所述齿轮能转动地设于安装座中，所述第一齿条能沿一个半圆区域的连接杆 长度方向来回移动地设于安装座中并与该连接杆相连接，所述第二齿条能沿另一个半圆区 域的连接杆长度方向来回移动地设于安装座中并与该连接杆相连接，所述电机设于安装座 上并输出端与齿轮相连接。该结构能实现对两半圆区域内所有叶片的同时驱动，且使所有 叶片的转动方向一致，在无需对叶片进行清洁时，保证各叶片的排布方式符合要求，确保其 具有较好的吸风效果。 为了便于装配，所述安装座上开有沿连接杆的长度方向贯通的安装腔，该安装腔 的第一侧壁上设有与第一齿条导向配合的第一滑槽，所述安装腔的第二侧壁上设有与第二 齿条导向配合的第二滑槽。 在上述各方案中，所述风机系统还包括蜗壳，所述叶轮能转动地设于蜗壳中，所述 清洗机构设于蜗壳外壁上，所述蜗壳上开有供清洗介质输入蜗壳内的开口。 优选地，所述开口靠近蜗壳的蜗舌布置并沿叶轮的轴向延伸，所述清洗机构具有 洗涤介质输入口及能与该开口相对应的喷口。自蜗舌附近将清洗介质输入，可最大限度的 降低对风机风量的影响，并近距离接触叶轮叶片，提高清洁效果。 与现有技术相比，本发明的优点在于：本发明将叶片两端分别能转动地设于前圈、 后盘上，并设置了能驱动叶片转动与否的调节机构及能向叶轮上喷洒洗涤介质的清洗机 构，在对油烟机进行清洁时，可通过调节结构不断调节叶片角度，使叶片各部分都能与清洗 介质接触，消除叶片上的清洗死角，提高叶片的清洗效果；在非清洁状态下，通过调节机构 将叶片调整至需要的角度即可正常使用。 附图说明 图1为本发明实施例的结构示意图(蜗壳隐藏部分结构)； 图2为图1的部分分解图； 图3为本发明实施例中叶轮与调节机构的结构示意图； 图4为图3的分解图； 图5为本发明实施例中调节机构的部分剖视图。
