技术摘要：
本发明涉及一种自动回收设备，尤其涉及一种急诊科术后消毒单自动回收设备。本发明要解决的技术问题是怎样提供一种无需护士手动回收、回收速度较快的急诊科术后消毒单自动回收设备。为了解决上述技术问题，本发明提供了这样一种急诊科术后消毒单自动回收设备，包括：第  全部
背景技术：
为了建立无菌区域、屏障，防止手术过程中将手术台污染，需要在手术台上铺垫消 毒单，手术完成后需要将弄脏的消毒单进行回收，由于目前的手术台不具有回收消毒单的 功能，所以目前一般是护士手动对消毒单进行回收，护士手动对消毒单进行回收时易沾染 到消毒单上的脏污，且护士手动回收消毒单速度较慢。 因此需要研发一种无需护士手动回收、回收速度较快的急诊科术后消毒单自动回 收设备。
技术实现要素：

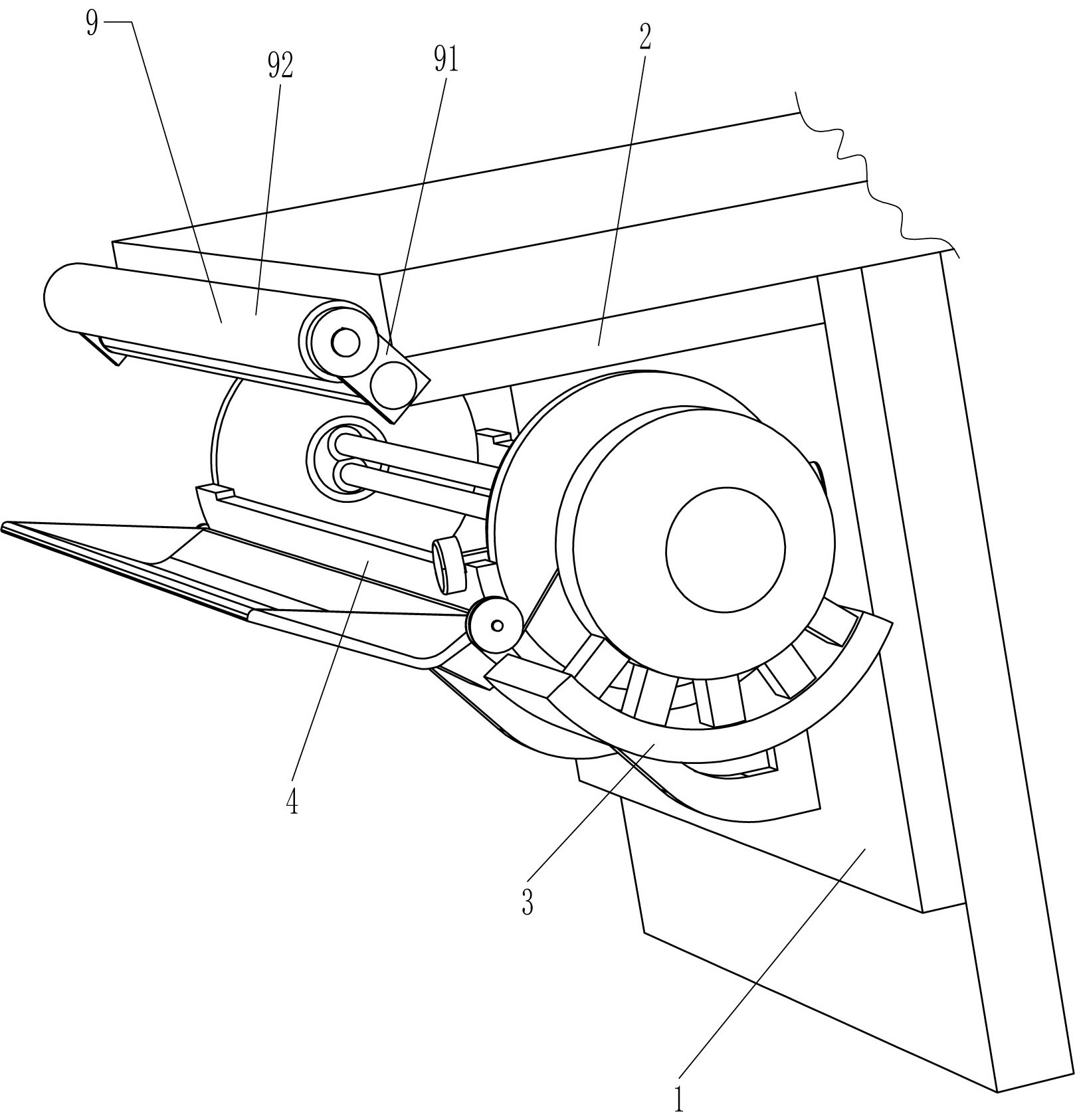

（1）要解决的技术问题 本发明为了克服需要护士手动对消毒单进行回收，护士手动回收消毒单速度较慢的缺 点，本发明要解决的技术问题是提供一种无需护士手动回收、回收速度较快的急诊科术后 消毒单自动回收设备。 （2）技术方案 为了解决上述技术问题，本发明提供了这样一种急诊科术后消毒单自动回收设备，包 括：第一安装板，手术台的一侧连接有第一安装板；第二安装板，手术台的内顶部一侧连接 有第二安装板；放置槽，第一安装板上连接有放置槽；安装架，放置槽的端部一侧连接有安 装架；收卷机构，安装架上安装有收卷机构；限位机构，放置槽上安装有限位机构。 优选地，收卷机构包括：减速电机，安装架上安装有减速电机；连接轴，减速电机上 连接有连接轴；挡盘，放置槽的内壁一侧连接有挡盘；推板，放置槽靠近挡盘的内壁滑动式 连接有推板；第一轴套，推板的内壁转动式连接有第一轴套；第一双孔套，第一轴套上转动 式连接有第一双孔套；把手，推板的外壁两侧均连接有把手；收卷杆，连接轴的端部连接有 两根收卷杆，收卷杆的端部穿过挡盘和第一双孔套。 优选地，限位机构包括：限位板，放置槽的内壁另一侧滑动式连接有限位板；第二 轴套，限位板上转动式连接有第二轴套；第二双孔套，第二轴套上转动式连接有第二双孔 套，收卷杆的端部穿过第二双孔套；滑块，放置槽的端部另一侧连接有滑块，滑块内滑动式 连接有滑轨，滑轨与限位板铰接连接；弹簧，滑轨上连接有弹簧，弹簧的尾端与放置槽连接。 优选地，还包括杂物收集机构，杂物收集机构包括：阻尼环，连接轴的外壁转动式 连接有阻尼环；拉绳，阻尼环上连接有拉绳；限位块，放置槽的外壁一侧连接有限位块；收集 槽，放置槽靠近限位块的外壁转动式连接有收集槽；绕线轮，收集槽上连接有绕线轮，拉绳 的尾端绕在绕线轮上。 优选地，还包括对准机构，对准机构包括：磁铁环，第二双孔套上连接有磁铁环，收 卷杆的端部穿过磁铁环。 4 CN 111603351 A 说　明　书 2/3 页 优选地，还包括防勾机构，防勾机构包括：支架，第二安装板上连接有支架；滚筒， 支架上转动式连接有滚筒。 （3）有益效果 1.本发明的收卷杆转动能够快速对消毒单进行收卷，能够较快的将消毒单回收，从而 无需护士手动回收消毒单。 2.收集槽能够对消毒单上的棉球等杂物进行收集，磁铁环能够辅助第二双孔套对 准收卷杆，滚筒起支撑作用能够防止消毒单被勾住。 附图说明 图1为本发明的立体结构示意图。 图2为本发明收卷机构的立体结构示意图。 图3为本发明的部分立体结构示意图。 图4为本发明限位机构的立体结构示意图。 图5为本发明对准机构的立体结构示意图。 附图中的标记为：1-第一安装板，2-第二安装板，3-安装架，4-放置槽，5-收卷机 构，51-减速电机，52-连接轴，53-挡盘，54-收卷杆，55-第一双孔套，56-第一轴套，57-推板， 58-把手，6-限位机构，61-限位板，62-第二双孔套，63-第二轴套，64-滑轨，65-滑块，66-弹 簧，7-杂物收集机构，71-阻尼环，72-拉绳，73-绕线轮，74-收集槽，75-限位块，8-对准机构， 81-磁铁环，9-防勾机构，91-支架，92-滚筒。
