技术摘要：
本发明提供了一种用于智能收衣柜的紫外线消毒灯控制装置，紫外线灯、电子锁、主控系统、锁控板、灯控板及路由器；主控系统分别与所控板及灯控板电性连接，通过路由器提供网络信号连接至互联网；每个柜门上安装有一个电子锁；每个柜门内安装有一个紫外线灯，用于为柜门  全部
背景技术：
智能收衣柜使用环境在室外，在长期使用下，无论是外部安装环境，还是不同顾客 在柜门内存放的污衣，日积月累会滋生很多细菌，严重的会导致一些传染性疾病，而柜子铺 放量过多的情况下，又很难做到定期给每个柜子进行清洁杀菌，要每台柜子进行逐个清洁 杀菌要耗费大量的人力财力，导致柜子在室外环境很差的情况下不卫生，给用户造成不好 的体验。 传统的室外紫外线消毒要么是工作人员人工消毒，要么是紫外灯同时开关一起消 毒，不够智能化，造成了严重的资源浪费。
技术实现要素：

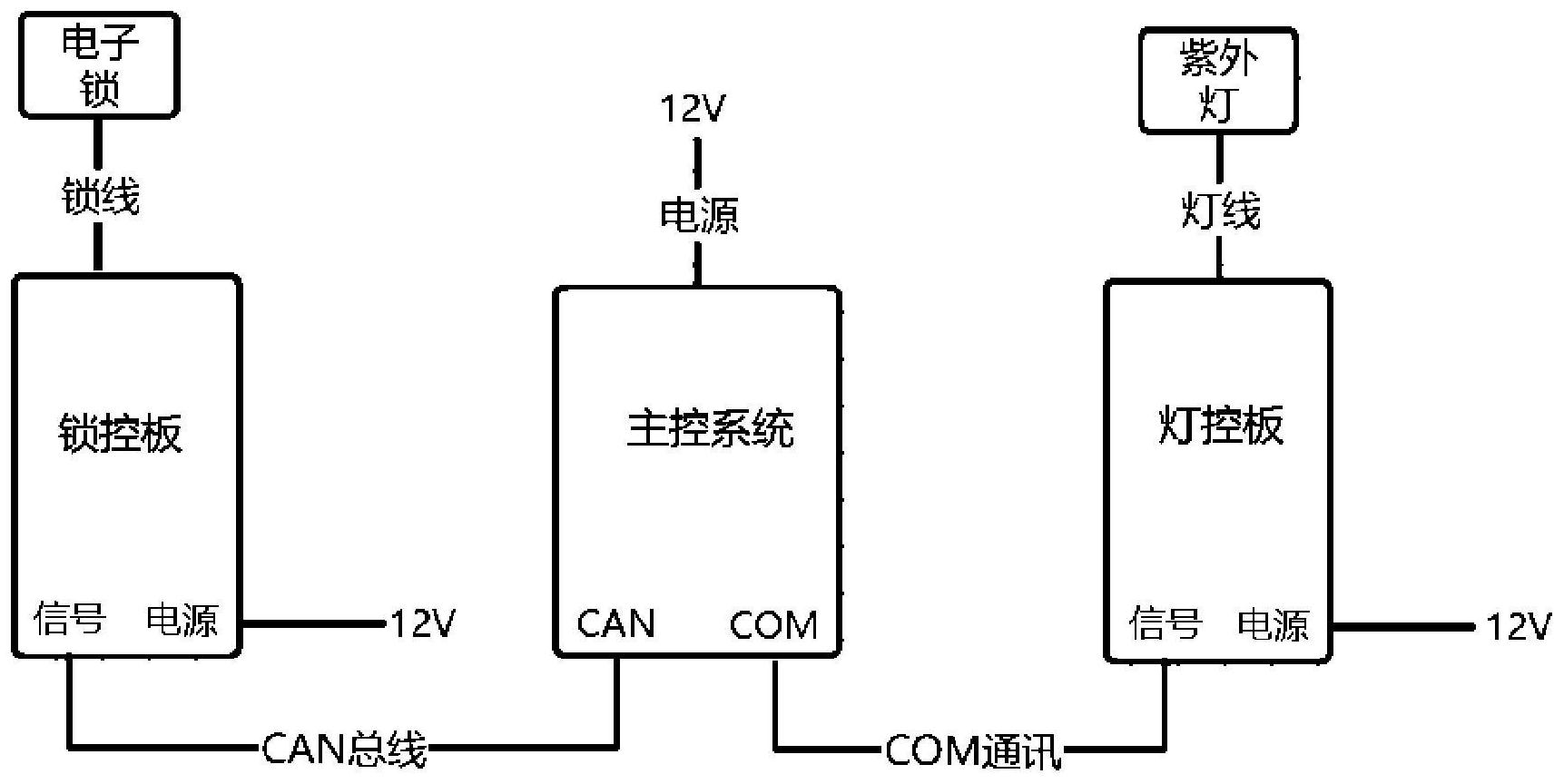

为了解决上述问题，本发明提供了一种用于智能收衣柜地紫外线消毒灯控制装 置，用于智能收衣柜中；所述智能收衣柜包括：布置在多个位置的多个衣仓，以便于不同地 区的客户存放衣物；每个衣仓上设有多个可控柜门；每个柜门均分配有唯一的编号； 所述的一种用于智能收衣柜的紫外线消毒灯控制装置，包括：紫外线灯、电子锁、 主控系统、锁控板、灯控板及路由器；每个衣仓对应设置有一个所述主控系统、路由器及多 个锁控板和灯控板； 所述主控系统分别与所述所控板及所述灯控板电性连接，通过所述路由器提供网 络信号连接至互联网；所述紫外线灯及所述电子锁均有多个；每个所述柜门上安装有一个 所述电子锁；每个所述柜门内安装有一个紫外线灯，用于为所述柜门及其内部存储的衣物 消毒杀菌； 所述灯控板上设置有多个灯孔插口；所述紫外线灯通过灯线连接至所述灯孔插 口，所述主控系统通过所述灯控板控制所述紫外线灯；所述锁控板上设置有多个锁孔插口； 所述电子锁通过锁线连接至所述锁孔插口，所述主控系统通过所述锁控板控制所述电子 锁； 所述主控系统根据接收到的编号控制所述灯控板打开对应的紫外线灯以打开对 应柜门消毒或者控制所述锁控板打开对应的电子锁以打开对应的柜门。 进一步地，所述主控系统为安卓一体机，其屏幕固定安装于所述衣仓的外表面，以 便于用户和工作人员操作；所述安卓一体机带有wifi模块，用于连接至所述路由器；所述安 卓一体机通过CAN总线与所述锁控板通信，通过COM数据线与所述灯控板通信； 所述安卓一体机的屏幕上显示有二维码及密码输入键盘；用户通过扫描所述二维 码注册会员或者存取衣物；工作人员通过扫描所述二维码或者输入密码存放干净衣物。 进一步地，所述锁线带有反馈信号线，所述电子锁通过所述反馈信号线将对应柜 5 CN 111583537 A 说　明　书 2/7 页 门的开合信号反馈至所述主控系统。 进一步地，所述紫外线灯通过螺丝固定安装于所述柜门内侧的右上方；所述柜门 包括两种规格，一种为1.4规格的，另一种为0.8规格的；其中，所述的1.4规格的柜门对应的 存储柜的尺寸为：长65cm，宽55cm，高40cm，容积＝0.65*0.55*0.4＝0.143立方米；所述的 0.8规格的柜门对应的存储柜的尺寸为：长65cm，宽55cm，高22cm，容积＝0.65*0.55*0.22＝ 0.079立方米。 进一步地，所述一种用于智能收衣柜的紫外线消毒灯控制装置，使用原理包括：脏 衣物消毒方法和干净衣物消毒方法；其中，脏衣物消毒方法具体包括： S101：所述主控系统获取用户通过微信扫描所述二维码的扫描信号，发送空柜门 编号列表至用户微信；并提示用户输入待存入的脏衣物件数及选择对应的柜门编号； S102：所述主控系统接收到客户选择的柜门编号后，通过该编号控制对应的柜门 的电子锁开启，以打开对应柜门；同时被打开的柜门锁对应的电子锁反馈开启信号至所述 主控系统；主控系统接收到该开启信号后，通过发送微信消息提醒用户放入脏衣物，并实时 检测对应柜门的关闭信号； S103：所述主控系统接收到对应柜门电子锁的锁线反馈的关闭信号后，通过灯控 板控制该柜门内的紫外线灯开启；并根据所述待存入的脏衣物件数，使用预设的第一杀菌 时间算法计算出关灯时间； S104：当到达关灯时间时，主控系统关闭对应的紫外线灯，结束杀菌。 进一步地，步骤S103中，根据所述待存入的脏衣物件数，使用预设的第一杀菌时间 算法计算出关灯时间；公式如下： T＝t (m×a)×b 上式中，T为关灯时间，t为开灯时间，m为用户输入的脏衣物件数，a为单件脏衣物 时间系数，b为杀菌系数，与对应的柜门规格相关，若柜门为1.4规格的，则b＝1.4，若柜门为 0.8规格的，则b＝0.8；其中，a和b均为预设值，且a>0，b>0。 进一步地，干净衣物消毒方法： S201：所述主控系统获取工作人员通过屏幕上的键盘输入的工作人员密码；并将 获取的工作人员密码预存的多个工作人员密码进行配对；若配对成功，则到步骤S202；否 则，到步骤S205； S202：所述主控系统通过屏幕显示所有杀菌完毕的空柜门编号列表，并提示工作 人员输入待存入的干净衣物件数及选择对应的柜门编号； S203：所述主控系统获取用户输入的柜门编号及待存入的干净衣物件数；并根据 该柜门编号，通过锁控板控制对应的柜门的电子锁打开；同时，被打开的电子锁反馈打开信 号至主控系统； S204：工作人员存入干净的衣物并关闭柜门，对应电子锁反馈关闭信号至主控系 统，主控系统接收到关闭信号后通过灯控板控制对应的紫外线灯开启；并根据所述待存入 的干净衣物件数，使用预设的第二杀菌时间算法计算出关灯时间； S204：当到达关灯时间时，主控系统关闭对应的紫外线灯，结束杀菌； S205：结束。 进一步地，步骤S203中，根据工作人员输入的干净衣物件数使用预设的第二杀菌 6 CN 111583537 A 说　明　书 3/7 页 时间算法计算出关灯时间；公式如下： T＝t (M×c)×b 上式中，T为关灯时间，t为开灯时间，M为工作人员输入的干净衣物件数，c为单件 干净衣物时间系数；其中，c均为预设值，且c>0；b为杀菌系数。 进一步地，所述一种用于智能收衣柜地紫外线消毒灯控制装置还包括后台服务 器；所述后台服务器中预存有所有工作人员密码；步骤S201中，所述主控系统通过所述后台 服务器将获取的工作人员密码与预存的所有工作人员密码进行配对。 进一步地，所述主控系统通过锁控板打开对应柜门后，若在预设时间内未收到对 应的开启信号，即对应柜门开启异常；则主控系统生成记录日志并发送至后台服务器；所述 记录日志中包括：开启异常的柜门对应的编号、异常时间及所在地点；后台服务器接收到所 述记录日志后通过短信或者微信的形式通知管理员处理。 本发明提供的技术方案带来的有益效果是：本发明所提出的技术方案可根据存入 衣物的件数、衣物的洁净程度，柜门大小，通过算法智能化设置紫外灯的杀菌时间，合理规 划消毒时间，避免资源浪费。 附图说明 下面将结合附图及实施例对本发明作进一步说明，附图中： 图1是本发明实施例中一种用于智能收衣柜的紫外线消毒灯控制装置的装置图； 图2是本发明实施例中一种用于智能收衣柜的紫外线消毒灯控制装置的通信原理 示意图； 图3是本发明实施例中紫外线灯在柜门内的安装位置俯视图； 图4是本发明实施例中一种用于智能收衣柜的紫外线消毒灯控制装置的电器连接 示意图； 图5是本发明实施例中记录日志生成的流程示意图； 图6是本发明实施例中用户操作举例流程图； 图7是本发明实施例中锁控板的电源电路示意图； 图8是本发明实施例中锁控板的通讯电路示意图； 图9是本发明实施例中锁孔板的输入检测电路示意图； 图10(a)和图10(b)是本发明实施例中锁控板的控制电路示意图； 图11是本发明实施例中锁控板的MCU电路示意图； 图12是本发明实施例中锁控板的级联电路示意图。
