技术摘要：
本发明公开了一种可变夹头接线装置，旨在提供一种能够适应试验器件上的各种不同孔径的接线螺孔使用，以便于试验接线，提高检验工作效率的可变夹头接线装置。它包括：手紧卡盘，手紧卡盘包括卡盘本体及若干均布在卡盘本体上的活动卡爪，每个活动卡爪上设有夹持臂，所述  全部
背景技术：
目前电网中应用的器件，很多都要经过试验进行检验，例如互感器，需要接电试 验。这些试验器件上一般都具有接线螺孔，用于接导线，但这些试验器件上的接线螺孔的孔 径大小不一（同一类型试验器件的不同型号的试验器件上的接线螺孔也存在孔径大小不一 的情况），这使得试验时往往需要为寻找与各种试验器件的接线螺孔相适配的螺栓而消耗 大量时间，降低了检验的工作效率。
技术实现要素：

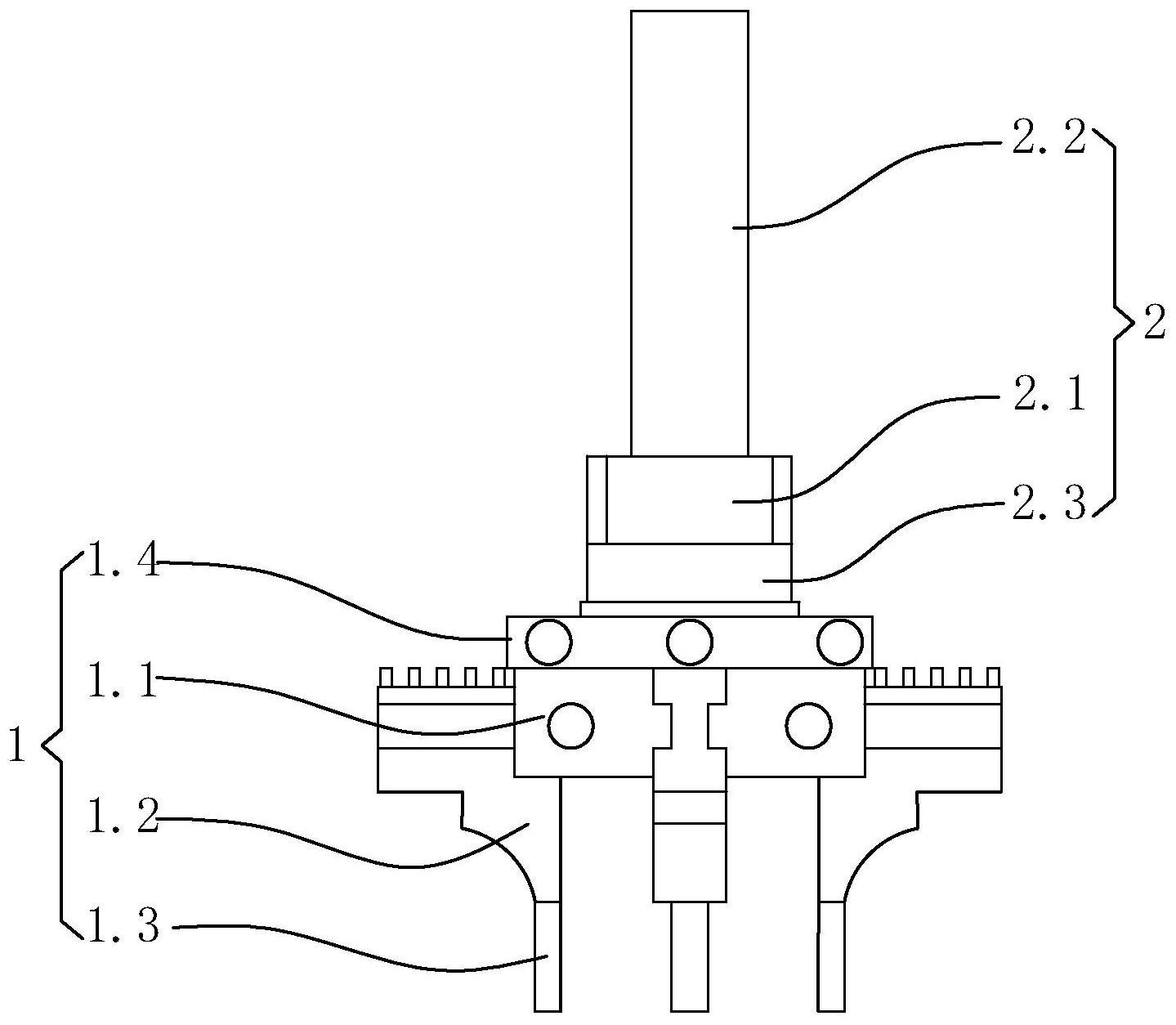

本发明的目的是为了提供一种能够适应试验器件上的各种不同孔径的接线螺孔 使用，以便于试验接线，提高检验工作效率的可变夹头接线装置。 本发明的技术方案是： 一种可变夹头接线装置，包括：手紧卡盘，手紧卡盘包括卡盘本体及若干均布在卡盘本 体上的活动卡爪，每个活动卡爪上设有夹持臂，所述卡盘本体、活动卡爪与夹持臂具由导电 材料制成，所述手紧卡盘利用活动卡爪的径向移动，来带动夹持臂作径向移动，从而将手紧 卡盘固定在试验器件的接线孔上；接线结构，接线结构包括设置在卡盘本体上的连接螺孔 及与连接螺孔适配的接线螺栓。 本方案的可变夹头接线装置的具体使用如下，将夹持臂插入试验器件的接线孔 内；接着，通过活动卡爪来带动夹持臂作径向移动，从而将手紧卡盘固定在试验器件的接线 孔上；再接着，通过接线螺栓将试验导线固定连接在卡盘本体上，从而实现将验导线固定连 接在试验器件上，其能够适应试验器件上的各种不同孔径的接线螺孔使用，以便于试验接 线，提高检验工作效率。 作为优选，接线螺栓的头部还设有绝缘操作手柄，绝缘操作手柄用于拧紧或旋松 接线螺栓。如此，可以通过绝缘操作手柄用于拧紧或旋松接线螺栓，来实现试验导线的固定 与拆卸，其不仅操作方便，而且绝缘操作手柄可以为工作人员操作提供安全保障。 作为优选，连接螺孔设置在卡盘本体的端面上，且连接螺孔位于背向活动卡爪的 卡盘本体的端面上。如此，便于试验导线安装与与拆卸的升降操作。 作为优选，背向活动卡爪的卡盘本体的端面上设有安装凸台，所述连接螺孔设置 在安装凸台的端面上。如此，不会因连接螺孔的结构，而影响卡盘本体内的结构布置，便于 实际生产制作。 作为优选，绝缘操作手柄包括与接线螺栓的头部连接的金属手柄及包覆在金属手 柄外表面上的绝缘层。 作为优选，手紧卡盘为三爪手紧卡盘。 作为优选，手紧卡盘还包括设置在卡盘本体上的调节手轮，调节手轮用于驱动活 3 CN 111585123 A 说　明　书 2/3 页 动卡爪作径向移动。通过旋转调节手轮，来驱动活动卡爪作径向移动，其操作方便。 作为优选，手紧卡盘由金属材料制成。 本发明的有益效果是：能够适应试验器件上的各种不同孔径的接线螺孔使用，以 便于试验接线，提高检验工作效率。 附图说明 图1是本发明的可变夹头接线装置的一种结构示意图。 图2是本发明的可变夹头接线装置在实际使用过程中的一种局部结构示意图。 图中： 手紧卡盘1，卡盘本体1.1，活动卡爪1.2，夹持臂1.3，调节手轮1.4； 接线结构2，接线螺栓2.1，绝缘操作手柄2.2，安装凸台2.3； 试验器件3，接线孔3.1； 试验导线4。
