一种基于无线传感网的智能照明管理系统


技术摘要:
本发明公开了一种基于无线传感网的智能照明管理系统,包括中央处理系统和照明模块,所述中央处理系统通过无线与照明模块实现双向连接,所述中央处理系统通过无线与集成传感器实现双向连接,所述中央处理系统通过无线与边缘计算盒实现双向连接,并且边缘计算盒通过无线  全部
背景技术:
无线传感器网络是一种分布式传感网络,它的末梢是可以感知和检查外部世界的 传感器,WSN中的传感器通过无线方式通信,因此网络设置灵活,设备位置可以随时更改,还 可以跟互联网进行有线或无线方式的连接,通过无线通信方式形成的一个多跳自组织网 络,无线传感器网络是一项通过无线通信技术把数以万计的传感器节点以自由式进行组织 与结合进而形成的网络形式,构成传感器节点的单元分别为:数据采集单元、数据传输单 元、数据处理单元以及能量供应单元。 现有的照明管理系统一般是在人工设定好开关时间后,在规定的时间内打开或关 闭,当照明灯所在位置人员稀少时,灯具依然会按时打开,这样就会浪费较多的电能,且现 有的照明管理系统无法根据周围环境自行调整灯具的光照强度,使用者使用体验较差,降 低了实用性。
技术实现要素:

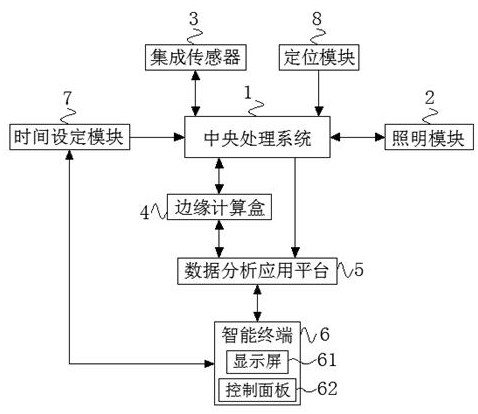

(一)解决的技术问题 针对现有技术的不足,本发明提供了一种基于无线传感网的智能照明管理系统,解决 了灯具常亮能耗较高,及无法自行调整光照强度,用户体验较差的问题。 (二)技术方案 为实现以上目的,本发明通过以下技术方案予以实现:一种基于无线传感网的智能照 明管理系统,包括中央处理系统和照明模块,所述中央处理系统通过无线与照明模块实现 双向连接,所述中央处理系统通过无线与集成传感器实现双向连接,所述中央处理系统通 过无线与边缘计算盒实现双向连接,并且边缘计算盒通过无线与数据分析应用平台实现双 向连接,所述中央处理系统的输出端通过导线与数据分析应用平台的输入端电性连接,所 述数据分析应用平台通过无线与智能终端实现双向连接; 所述照明模块包括2.4G无线传感模组、时间继电器和LED灯具,并且时间继电器的输出 端通过导线与LED灯具的输入端电性连接; 所述2.4G无线传感模组包括声音传感模块和光强传感模块。 优选的,所述智能终端通过无线与时间设定模块实现双向连接,并且时间设定模 块的输出端通过导线与中央处理系统的输入端电性连接。 优选的,所述LED灯具为可调光/调色的灯具,所述中央处理系统的输入端通过导 线与定位模块的输出端电性连接。 优选的,所述边缘计算盒包括数据收集模块、数据分析模块、数据整理模块和数据 加密模块,所述数据收集模块的输出端通过导线与数据分析模块的输入端电性连接。 3 CN 111586924 A 说 明 书 2/4 页 优选的,所述数据分析模块的输出端通过导线与数据整理模块的输入端电性连 接,并且数据整理模块的输出端通过导线与数据加密模块的输入端电性连接。 优选的,所述数据分析应用平台包括数据转换模块和信息整理模块,并且数据转 换模块的输出端通过导线与信息整理模块的输入端电性连接。 优选的,所述智能终端包括显示屏和控制面板。 优选的,所述集成传感器、定位模块和照明模块共用一处电源,所述中央处理系 统、时间设定模块、边缘计算盒和数据分析应用平台共用一处电源。 (三)有益效果 本发明提供了一种基于无线传感网的智能照明管理系统。与现有技术相比具备以下有 益效果: (1)、该基于无线传感网的智能照明管理系统,通过中央处理系统通过无线与集成传感 器实现双向连接,中央处理系统通过无线与边缘计算盒实现双向连接,并且边缘计算盒通 过无线与数据分析应用平台实现双向连接,中央处理系统的输出端通过导线与数据分析应 用平台的输入端电性连接,数据分析应用平台通过无线与智能终端实现双向连接,照明模 块包括2.4G无线传感模组、时间继电器和LED灯具,并且时间继电器的输出端通过导线与 LED灯具的输入端电性连接,2.4G无线传感模组包括声音传感模块和光强传感模块,利用 2.4G无线传感模组和集合传感器相互配合,可以感应到移动人或车即联动组网内LED灯具 提前变亮,并且保持一段时间,时间可以设置,待移动的人车离场即可使组网内的LED灯变 暗或关闭,可以达到较高的节能效果,提高了实用性,并且该系统可以根据灯具所在位置的 环境,自行调控灯具的亮度,提高了使用者体验。 (2)、该基于无线传感网的智能照明管理系统,通过智能终端通过无线与时间设定 模块实现双向连接,并且时间设定模块的输出端通过导线与中央处理系统的输入端电性连 接,后台工作人员可以根据收集到的每个LED灯具亮起的时长及每次亮起的时间间隔等信 息,对不同位置的LED灯具设置不同的亮起时长,从而能够更有针对性的设置照明时间,提 高能源的利用率。 附图说明 图1为本发明系统的结构原理框图; 图2为本发明照明模块的结构原理框图; 图3为本发明2.4G无线传感模组的结构原理框图; 图4为本发明边缘计算盒的结构原理框图; 图5为本发明数据分析应用平台的结构原理框图。 图中,1中央处理系统、2照明模块、21  2.4G无线传感模组、211声音传感模块、212 光强传感模块、22时间继电器、23  LED灯具、3集成传感器、4边缘计算盒、41数据收集模块、 42数据分析模块、43数据整理模块、44数据加密模块、5数据分析应用平台、51数据转换模 块、52信息整理模块、6智能终端、61显示屏、62控制面板、7时间设定模块、8定位模块。
