技术摘要：
本发明涉及冲浪极限风筝技术领域，尤其是一种方便折叠的冲浪极限风筝骨架，包括连接块，所述连接块的两端均开设有安装槽，所述连接块的表面均开设有多条分别与两个安装槽连通的滑槽，两个所述安装槽的内部均设有第二螺管，两个所述第二螺管的表面均焊接有多个滑块，所  全部
背景技术：
冲浪极限风筝分为充气式和支架式，现有的支架式多为多个骨架连接固定在一 起，用于将风筝支起，提高风筝在使用时的稳定性，而现有的冲浪极限风筝的体积较大，因 此，所需骨架的长度相对于普通风筝的骨架较长，由于，现有冲浪极限风筝的骨架多为一体 式结构，其长度无法折叠，导致骨架在携带过程中由于其长度较长，无法方便的携带，进而 造成冲浪极限风筝的便捷性降低。
技术实现要素：

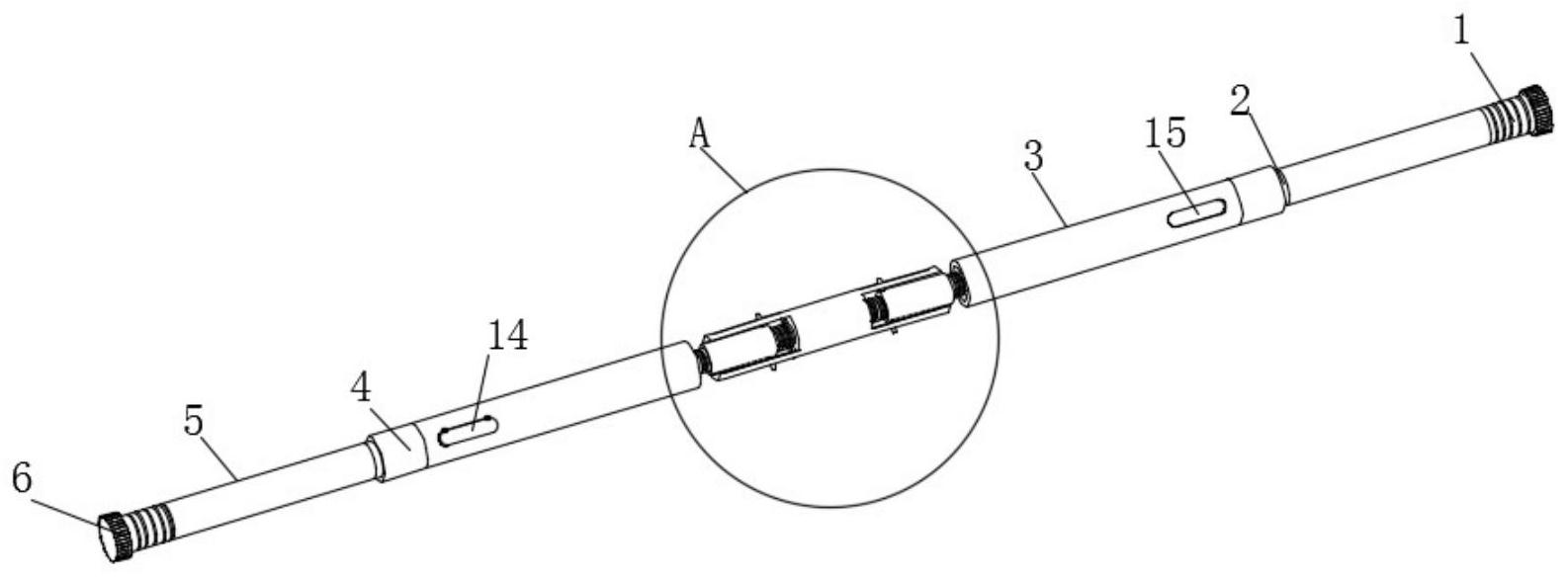

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种方便折叠的冲浪 极限风筝骨架。 为达到以上目的，本发明采用的技术方案为：一种方便折叠的冲浪极限风筝骨架， 包括连接块，所述连接块的两端均开设有安装槽，所述连接块的表面均开设有多条分别与 两个安装槽连通的滑槽，两个所述安装槽的内部均设有第二螺管，两个所述第二螺管的表 面均焊接有多个滑块，所述滑块的一端穿过滑槽并延伸至连接块的一侧，使得滑块的表面 沿着滑槽的内壁转动，两个所述第二螺管的内部均螺纹连接有第三螺柱，两个所述安装槽 的表面均开设有与第二螺管位置对应的螺孔，两个所述第三螺柱的一端分别螺纹连接在两 个螺孔的内部，两个所述第三螺柱的一端均安装有伸缩机构。 优选的，所述滑槽至少设有两组并对称排列，每组所述滑槽至少设有两个并排列 在螺孔的两侧。 优选的，所述伸缩机构包括管件，所述管件的一端与第二螺管的一端焊接固定，所 述管件的另一端焊接有连通的第一螺管，所述第一螺管的内部螺纹连接有第二螺柱，所述 第二螺柱的一端焊接有安装杆，所述安装杆的一端焊接有第一螺柱。 优选的，所述第一螺柱的一端焊接有安装块，沿着所述安装块的圆弧表面开设有 防滑纹。 优选的，其中一个所述管件的表面开设有通孔，另一个所述管件的表面安装有橡 胶块，所述橡胶块卡接在通孔的内部。 优选的，所述第一螺柱、第二螺柱和安装杆的最大径向尺寸相同。 优选的，所述管件的径向尺寸大于安装槽的尺寸。 优选的，所述管件和安装杆均由聚丙烯材料制成。 优选的，两个所述第三螺柱的一端均焊接有多个凸块，两个所述第三螺柱上的凸 块分别设有两个并对称排列，所述凸块的表面与第二螺管的端部接触。 与现有技术相比，本发明具有以下有益效果： 3 CN 111591441 A 说　明　书 2/3 页 本发明通过设置滑槽和滑块，在将冲浪极限风筝的骨架进行折叠时，只需对第二 螺管施加作用力，第二螺管带动滑块在滑槽的内壁转动，用于带动第二螺管在安装槽内转 动，进而带动伸缩机构的角度进行转动，在将两个第二螺管的角度调节90度后，即可完成该 骨架的折叠。 附图说明 图1为本发明的一种方便折叠的冲浪极限风筝骨架的轴测图； 图2为本发明的一种方便折叠的冲浪极限风筝骨架的A处放大图； 图3为本发明的一种方便折叠的冲浪极限风筝骨架的伸缩机构剖视结构示意图； 图4为本发明的一种方便折叠的冲浪极限风筝骨架的结构示意图。 图中：第一螺柱1、第二螺柱2、管件3、第一螺管4、安装杆5、安装块6、第三螺柱7、螺 孔8、第二螺管9、连接块10、凸块11、滑块12、安装槽13、通孔14、橡胶块15、滑槽16。
