技术摘要：
本发明涉及一种辐照加速器扫描盒钛膜冷却系统，包括风机和风盒；所述风机输送风冷气流给风盒；所述风盒使风冷气流换向后吹拂钛膜表面以对钛膜表面进行冷却。本发明的有益效果如下：本发明对扫描盒钛膜采用风冷方式进行冷却，能够有效带走钛膜表面光热量，从而减小钛膜  全部
背景技术：
目前，电子辐照加速器已广泛应用于辐照灭菌、食品保鲜、材料改性等加工领域， 其辐照灭菌效果突出，处理效率高。近年来，辐照加速器作为高端高端科技产品进入市场， 辐照加工不断受到国内外追捧，为满足辐照加速器市场化需求，针对辐照加速器易损部件 开展稳定性研究，辐照加速器其电子加速器是在真空环境中进行，而辐照产品则在大气环 境，为保证电子束流能正常完成对货物辐照，辐照加速器扫描盒出口需要安装钛膜，钛膜既 能保证加速器内部真空度要求，又能使电子束流正常穿透，但随着加速器的长时间工作运 行，钛膜长时间经受电子束流辐照，钛膜容易发热，钛膜如果得不到及时冷却降温，极容易 损坏。 现有技术中并没有能够有效冷却钛膜，延长其使用寿命的技术方案。 有鉴于此，特提出本发明。
技术实现要素：

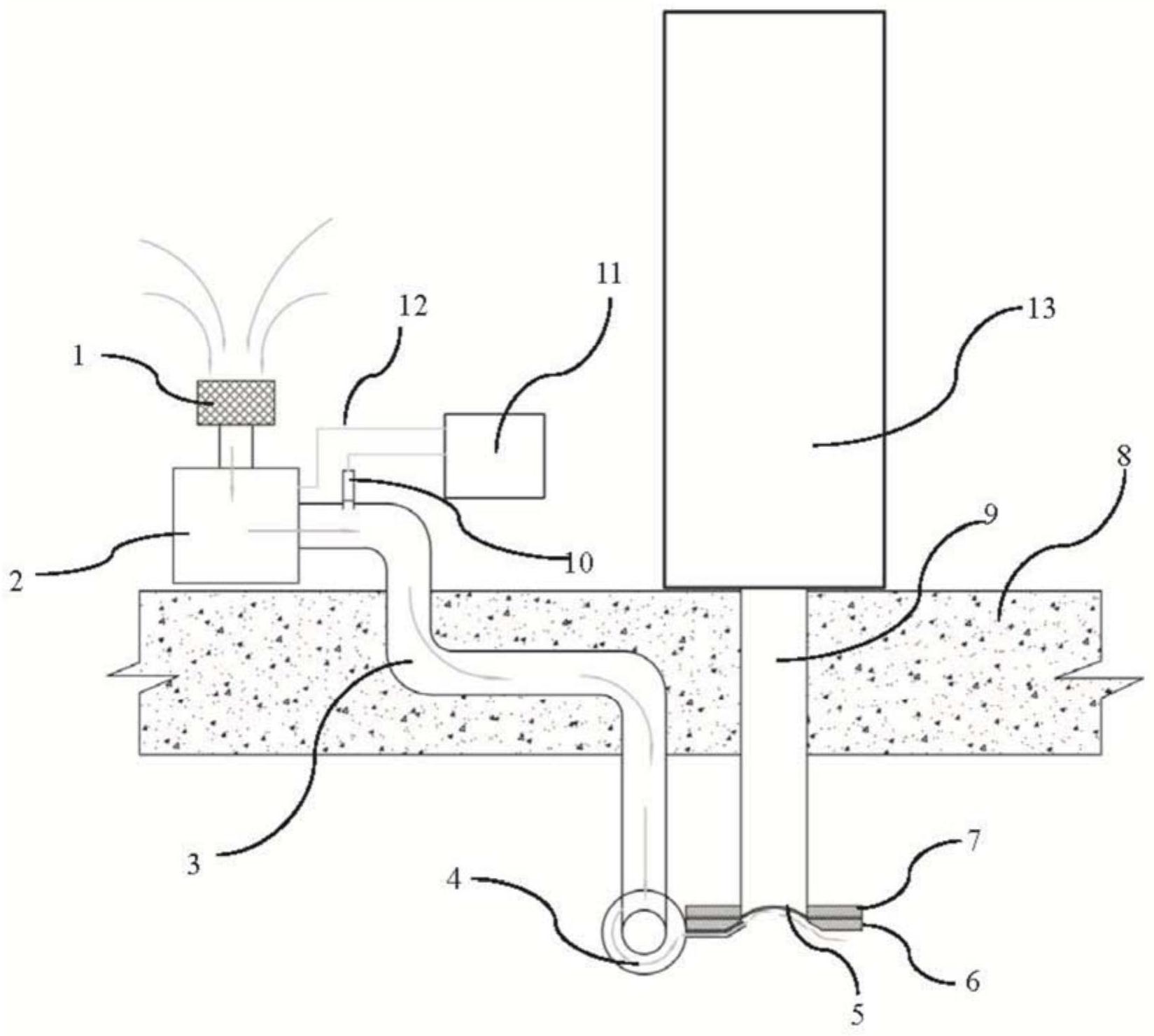

针对现有技术中存在的缺陷，本发明的目的是提供一种辐照加速器扫描盒钛膜冷 却系统，本技术方案能够延长扫描盒钛膜使用周期，有效减少其更换频率，保证加速器稳定 运行。 本发明的技术方案如下： 一种辐照加速器扫描盒钛膜冷却系统，包括风机和风盒；所述风机输送风冷气流 给风盒；所述风盒使风冷气流换向后吹拂钛膜表面以对钛膜表面进行冷却。 进一步地，上述的辐照加速器扫描盒钛膜冷却系统，所述风盒的出风口为扁平状 以使出风口的气流均匀吹拂钛膜表面。 进一步地，上述的辐照加速器扫描盒钛膜冷却系统，所述风盒的出风口向钛膜工 作时凹陷的方向倾斜以保证出风口的气流均匀吹拂钛膜表面。 进一步地，上述的辐照加速器扫描盒钛膜冷却系统，所述风盒为圆盘状，来自风机 的风冷气流从所述风盒的中心轴线进入风盒并从风盒的侧面进入出风口。 进一步地，上述的辐照加速器扫描盒钛膜冷却系统，所述风机和安装所述钛膜的 电子束流出口通过屏蔽墙体隔开。 进一步地，上述的辐照加速器扫描盒钛膜冷却系统，所述风机的进风口安装有空 气过滤器。 进一步地，上述的辐照加速器扫描盒钛膜冷却系统，所述风机和风盒通过送风管 道连接，所述送风管道的中间段预埋于屏蔽墙体，所述中间段设置有弯折。 进一步地，上述的辐照加速器扫描盒钛膜冷却系统，所述送风管道上安装有风压 3 CN 111601448 A 说　明　书 2/3 页 传感器；所述风压传感器将检测到的风压信号传输给控制器，所述控制器控制风机的进风 量。 进一步地，上述的辐照加速器扫描盒钛膜冷却系统，所述控制器与辐照加速器扫 描盒的控制系统连接以保证设备运行时，风机正常运行。 本发明的有益效果如下： 1、本发明对扫描盒钛膜采用风冷方式进行冷却，能够有效带走钛膜表面光热量， 从而减小钛膜损坏，延长其使用周期。 2、本发明将风机和电子束流出口通过屏蔽墙体隔开，从而减小电子束流对风机造 成辐射损坏。 3、本发明冷却风从风盒中心轴线进入，风盒的出风口设计为扁长状，出风口向钛 膜工作时凹陷的方向倾斜，保证钛膜表面冷却风量均匀。 4、本发明送风管中间段预埋于屏蔽墙体，形状为“Z”，其设计为“Z”型的主要作用 为减少束流反射对风机造成损坏。 5、本发明送风管道上安装有风压传感器，对冷却风压进行监测，实现连锁控制，保 证设备运行时，风机正常运行，从而保证扫描盒钛膜得到有效冷却。 6、本发明风机入口设计有空气过滤器，能够避免沙尘对钛膜造成损害。 附图说明 图1为本发明的辐照加速器扫描盒钛膜冷却系统的结构示意图。 上述附图中，1、空气过滤器；2、风机；3、送风管道；4、风盒；5、钛膜；6、下法兰；7、上 法兰；8、屏蔽墙体；9、束流漂移管；10、风压传感器；11、控制器；12、信号传输线；13、加速器。
