技术摘要：
一种水浴反应装置，包括：晃动单元，包括安装于上端盖一侧的外推组件，安装于上端盖另一侧的内推组件，内推组件与外推组件之间设有试管夹持组件，内推组件与外推组件内侧端均设有角度调节组件，内推组件用于推动试管夹持组件向外推组件侧运动，外推组件用于推动试管夹  全部
背景技术：
水浴法为一种常见的化学制备方法，先在一个大容器里加上水，然后把要加热的 容器放入加入水的容器中。加热盛水的大容器通过加热大容器里的水再通过水把热量传递 热传递需要加热的容器里，达到加热的目的。 现有的水浴加热装置存在着不方便对加热容器内壁进行清洗，使得加热容器内壁 上由于长期加热的原因残留大量的水垢，而水垢的存在将进一步影响加热效果，以及热量 利用率；不方便对反应物进行搅拌，从而影响反应效率和反应效果；没有确切的反应的当前 的加热温度，从而不方便对加热温度进行控制。
技术实现要素：

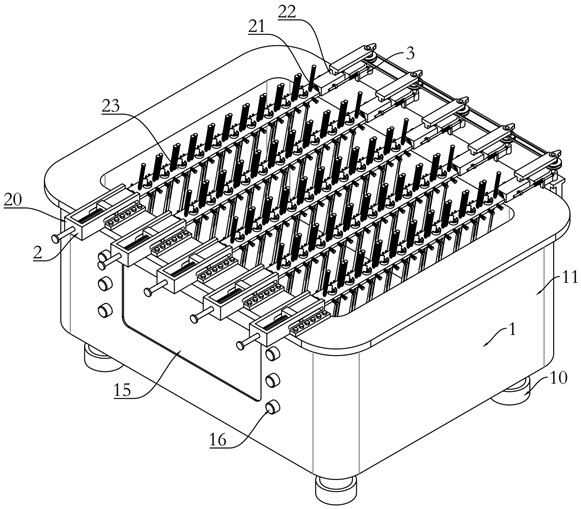

本发明提供一种水浴反应装置，以解决上述现有技术的不足，提高水浴反应的可 控制性，方便对加热水产生的水垢进行清理，方便进行试管的夹持，在反应物加热反应时能 够对试管进行震动，提高反应效率和反应效果，具有较强的实用性。 为了实现本发明的目的，拟采用以下技术： 一种水浴反应装置，包括： 箱体，包括外壳，外壳内设有加热丝，加热丝内设有蓄水体，外壳上端设有上端盖，外壳 向下延伸的设有支脚若干； 晃动单元，呈等间隔阵列的设于上端盖，包括安装于上端盖一侧的外推组件，安装于上 端盖另一侧的内推组件，内推组件与外推组件之间设有试管夹持组件，内推组件与外推组 件内侧端均设有角度调节组件，内推组件用于推动试管夹持组件向外推组件侧运动，外推 组件用于推动试管夹持组件向内推组件侧运动，试管夹持组件用于夹持反应用试管，角度 调节组件用于调节试管夹持组件的角度； 驱动单元，设于内推组件的外侧端，用于驱动内推组件向外推组件侧运动。 进一步地，外壳一侧设有显示器，显示器两侧设有旋钮若干。 进一步地，外推组件包括凹形件，凹形件两侧下端成形有安装板，安装板均安装于 上端盖，凹形件的外侧端穿有伸缩杆，伸缩杆外侧端设有端盘，伸缩杆另一端安装有推动 台，推动台另一端成形有弧槽，伸缩杆穿有恢复弹簧，恢复弹簧位于凹形件内，凹形件另一 端两侧成形有键形孔，凹形件另一端内设有外推板，外推板内侧端两侧设有转动杆，转动杆 穿于键形孔内，外推板呈U形结构，外推板内侧端设于弧槽内，弧槽内成形有限位槽，外推板 的内侧端成形有限位弧板，限位弧板设于限位槽内。 进一步地，内推组件包括成对的设于上端盖的上延支板，上延支板上端均穿有导 向抽插杆，导向抽插杆外侧端均设有端圆盘，导向抽插杆另一端均设有内挡盘，导向抽插杆 均穿有抽插弹簧，抽插弹簧均位于内挡盘与上延支板之间，内挡盘另一端均设有导向杆，导 4 CN 111589410 A 说　明　书 2/7 页 向杆均穿有装配套，装配套之间设有内推板，内推板的外侧端安装有组装板，组装板上端设 有作用板，作用板外侧端成形有击打槽。 进一步地，角度调节组件包括设于内推组件与外推组件内侧端的转轴，转轴另一 端设有组装盘，转轴呈圆周阵列的成形有U形槽，转轴穿有锁位圈，锁位圈内侧呈圆周阵列 的成形有凸起，凸起设于U形槽内，锁位圈外侧呈圆周阵列的成形有锁位凸板，锁位凸板均 设有锁位杆，组装盘与锁位圈之间设有顶推弹簧，顶推弹簧穿于转轴，当试管夹持组件的角 度调节完成后，锁位杆均穿于内推组件与外推组件内侧端。 进一步地，试管夹持组件包括安装于组装盘之间的定夹部，定夹部呈等间隔阵列 的设有活动夹持部，定夹部呈等间隔阵列的设有下托部，活动夹持部与定夹部相互配合用 于试管的夹持，下托部用于试管的下端的定位，活动夹持部与下托部数量相等，活动夹持部 与下托部一一对应。 进一步地，定夹部包括两端安装于组装盘的转动板，转动板呈等间隔阵列的成形 有U形孔，U形孔一端开口，U形孔弧形端上下两端均成形有弧板，弧板内壁设有软质橡胶垫， U形孔两侧均成形有装配槽，活动夹持部两端设于装配槽内。 进一步地，活动夹持部包括设于装配槽内的活动板一对，活动板之间设有活动弧 形板，活动弧形板内壁设有软质橡胶层，活动板均设有活动杆，活动杆均穿于转动板，活动 杆另一端均设有限位端挡，限位端挡与转动板之间均设有夹持弹簧，夹持弹簧均穿于活动 杆。 进一步地，下托部包括成对的穿于转动板的下伸杆，下伸杆均呈等间隔阵列的成 形有穿眼，下伸杆上端均设有上端盘，下伸杆上端均穿有上推弹簧，下伸杆下端均设有组装 凸起，组装凸起之间成形有下托盘，下托盘上端成形有凹坑，凹坑内壁设有软质橡胶垫，穿 眼中均穿有定位杆，定位杆外侧端均设有内盘，内盘外侧端设有内嵌杆，内嵌杆外侧端设有 外盘，内嵌杆均穿于转动板，内嵌杆均穿有内嵌弹簧，内嵌弹簧位于转动板内。 进一步地，驱动单元包括呈等间隔阵列的安装于上端盖的转动座，其中一个转动 座安装有电机，转动座均设有转动轴，其中一根转动轴连接于电机的输出轴，转动轴均设有 皮带轮，皮带轮之间设有皮带，转动轴上端均设有击打件，击打件均设于击打槽处。 上述技术方案的优点在于： 1.箱体，作为水浴反应时的加热体，作为加热水的容器，通过设在外壳内的加热丝对蓄 水体内的加热水进行加热，其中为了提高热量的利用率，外壳采用绝热材料制成，同时蓄水 体采用铜合金制成，通过铜合金优异的导热率提高热量的利用率，设置在外壳的显示器用 于显示震动和加热数据，方便对反应的时反应物震动的频率、震动时间以及加热时间、加热 温度进行控制以及反应，提高了水浴反应的可控制性，其中，旋钮用于控制反应时驱动单元 震动的启停、震动的频率、震动的时间，以及用于控制加热丝加热的温度、加热的时间、加热 的启停。 2.晃动单元，主要用于反应物盛放试管的夹持，反应物盛放试管的角度偏转，反应 物反应时试管的震动，以提高水浴反应的效率和效果，其中内推组件在驱动单元的作用下 带动试管夹持组件向外推组件侧运动，而外推组件又将推动试管夹持组件向外侧运动，在 往复高频的运动下完成了试管内反应物搅拌，而角度调节组件用于调节试管夹持组件的偏 转角度，进而达到调节试管偏转角度的目的，而试管角度的偏转能够提高试管于加热水的 5 CN 111589410 A 说　明　书 3/7 页 接触面积，从而提高水浴反应的反应效率，同时，方便向其中加入化学品。在具体的实施过 程中，先将活动弧形板向外拉出，由于活动弧形板的向外拉出夹持弹簧被压缩，而后将试管 置于活动弧形板与弧板之间，此后取消拉力，在夹持弹簧的恢复力作用下将试管夹持在活 动弧形板与弧板之间，其后，向外拉动定位杆，使得定位杆从穿眼中移出，同时内嵌弹簧也 被压缩，而后使下托盘带动试管进行伸缩运动，直至试管位于加热水中的适宜位置后取消 拉力，而后在内嵌弹簧的作用下，定位杆穿于穿眼中，对试管伸入水中的长度进行定位。接 着向外拉出锁位杆，同时顶推弹簧被压缩，锁位杆从内推组件与外推组件的内侧端拉出后， 整个转动板能够绕着转轴进行转动，转动转动板使得转动板转动至一定角度，而后取消向 外的拉力，在顶推弹簧的作用下锁位杆穿于内推组件与外推组件内侧端，而后向试管内注 入反应物，接着启动驱动单元的电机，在电机的带动下各个皮带轮转动，而皮带轮的转动将 带动设置在转动轴的击打件的转动，而击打件的转动将作用于作用板，从而使作用板向内 运动，而作用板的向内运动又带动了内推板沿着导向杆向内运动，而内推板的向内运动将 带动试管夹持组件向外推组件侧的运动，而试管夹持组件的作用于外推组件后，外推板将 向外推动，而外推板的向外运动，又将使得设置在伸缩杆上的恢复弹簧被压缩，而当击打件 取消对作用板的作用后，在恢复弹簧的作用下外推板恢复至初始位置，如此往复直至反应 完成为止。在整个装置使用一段时间后，且蓄水体内壁明显附着有水垢时，向外拔出导向 杆，使得导向杆运动出装配套，从而取消导向杆对装配套的限位作用，而后，作用于作用板， 使得试管夹持组件绕着转动杆开始转动，直至试管夹持组件转出蓄水体上方为止，而后对 蓄水体的内壁进行清理，清理完成后，将试管夹持组件转动至原位。 3.本发明提高水浴反应的可控制性，方便对加热水产生的水垢进行清理，方便进 行试管的夹持，在反应物加热反应时能够对试管进行震动，提高反应效率和反应效果，具有 较强的实用性。 附图说明 图1示出了其中一种实施例的立体结构图一。 图2示出了其中一种实施例的立体结构图二。 图3示出了其中一种实施例的立体结构图三。 图4示出了其中一种实施例的立体结构图四。 图5示出了其中一种实施例的立体结构图五。 图6示出了A处局部放大图。 图7示出了B处局部放大图。 图8示出了C处局部放大图。 图9示出了D处局部放大图。 图10示出了E处局部放大图。 图11示出了F处局部放大图。 图12示出了G处局部放大图。 图13示出了H处局部放大图。 图14示出了L处局部放大图。 6 CN 111589410 A 说　明　书 4/7 页
