技术摘要：
本发明公开了一种简易操作的油漆划线车，包括箱体，所述箱体内设有收纳腔，所述收纳腔上下侧内壁对称开有两个通孔，所述收纳腔内设有测量机构，所述测量机构包括上侧固定轴，所述上侧固定轴与上侧所述通孔的左右内侧内壁转动连接，所述固定轴上固定设有上侧带轮和刻度  全部
背景技术：
公路划线是一项技术活，对操作人员有一定的技术要求。要将交通标志和标线画 得笔直，需人工沿基准线推车，不得出现弯曲现象；画的均匀，需人工推车匀速前进；画得有 一定厚度，需人工控制匀速推车的车速；画得表面光整等。且划线车转向、油漆喷涂、划圆 弧、虚线都需要操作人员具有一定的工作熟练度，这使得划线成为一项费神费力的活。
技术实现要素：

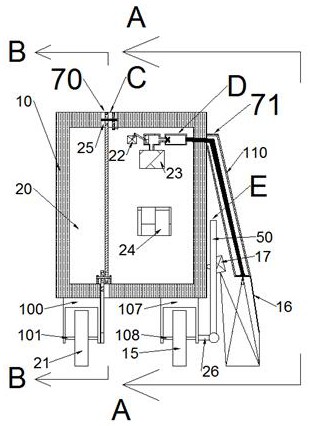

本发明要解决的技术问题是提供一种简易操作的油漆划线车，降低公路划线设备 对操作人员的技术要求，提高公路划线质量。本发明是通过以下技术方案来实现的。 本发明的一种简易操作的油漆划线车，包括箱体，所述箱体内设有收纳腔，所述收 纳腔上下侧内壁对称开有两个通孔，所述收纳腔内设有测量机构，所述测量机构包括上侧 固定轴，所述上侧固定轴与上侧所述通孔的左右内侧内壁转动连接，所述固定轴上固定设 有上侧带轮和刻度盘，所述带轮位于所述刻度盘左侧；所述箱体右端面设有喷涂机构，所述 喷涂机构包括通路，所述通路内部设有涂料管道，所述通路与所述涂料管道之间的环状通 道为压缩空气管道，所述通路下端开有通孔，所述涂料管道下端连通设有锥形雾化器，所述 锥形雾化器通过通孔与扇形喷嘴相连通，所述扇形喷嘴设于所述通路下端面，所述通路下 端面固定设有导向杆，所述导向杆位于所述扇形喷嘴右侧；所述箱体下端面设有导向机构， 所述导向机构包括转向电机，所述转向电机固定设于所述收纳腔下侧内壁，所述转向电机 下端设有小转动轴，所述小转动轴通过箱体下端面的通孔与小齿轮固定连接，所述小齿轮 与大齿轮啮合传动，所述大齿轮固定设于大转动轴上，所述大转动轴转动设于所述箱体下 端面，所述大转动轴下端固定设有第一轮罩，所述第一轮罩内转动设有转向轮轴，所述转向 轮轴上固定设有转向轮，所述箱体下端面固定设有第二轮罩和第三轮罩，所述第二轮罩内 转动设有左侧定向轮轴，所述左侧定向轮轴上固定设有左侧定向轮，所述第三轮罩内转动 设有右侧定向轮轴，所述右侧定向轮轴上固定设有右侧定向轮，所述转向轮位于所述左侧 定向轮和所述右侧定向轮的对称轴上，三轮形成等腰三角形布局；所述第一轮罩右侧设有 圆心定位机构，所述圆心定位机构包括第一支撑杆，所述支撑杆与所述第一轮罩右端面固 定连接，所述支撑杆与转向伸缩杆铰接，所述转向伸缩杆与短杆铰接，所述短杆与短板固定 连接，所述短板与弯板铰接，所述弯板下端面固定设有铁圆锥，所述铁圆锥用于在地面定位 圆心，所述短板右端面上下对称设有握爪，所述握爪与所述短板铰接，所述握爪上下爪相对 的一侧对称设有橡胶条，所述握爪上下爪相背的一侧对称设有挤压弹簧，所述挤压弹簧连 接所述短板与所述握爪。 有益地，所述测量机构还包括下侧转动轴，在下侧所述通孔左右两端对称设有两 个凸台，所述凸台下端面固定设于所述收纳腔下侧内壁，所述下侧转动轴转动设于所述凸 4 CN 111576180 A 说　明　书 2/5 页 台之间，所述下侧转动轴上固定设有左侧带轮和右侧带轮，所述左侧带轮位于所述右侧带 轮的左侧，所述上侧带轮与所述右侧带轮通过一号皮带摩擦传动，所述第二轮罩右侧设有 下侧带轮，所述下侧带轮与所述左侧定向轮轴固定连接，所述下侧带轮与左侧带轮通过二 号皮带摩擦传动。 有益地，所述喷涂机构还包括涂料电机，所述涂料电机固定设于所述收纳腔后侧 内壁，所述收纳腔后侧内壁还固定设有泵体、涂料容器和空气压缩机，所述泵体位于所述涂 料电机右侧，所述泵体内部设有左侧空腔和右侧空腔，所述左侧空腔开口朝左，所述左侧空 腔与所述右侧空腔由通道相连通，所述左侧空腔与所述涂料容器由通道相连通，所述涂料 电机通过连杆和连杆与活塞铰接，所述活塞可在所述左侧空腔内滑动，所述通道内设有单 向阀，所述右侧空腔右端与涂料管道相连通，所述涂料管道通过所述箱体右侧内壁的通孔 伸入所述通路。 有益地，所述导向机构还包括驱动电机，所述驱动电机固定设于连接板上，所述连 接板固定设于转向轮板左臂板外侧，所述驱动电机右侧与转向轮轴相连。 有益地，所述圆心定位机构还包括第二支撑杆，所述第二支撑杆与所述第三轮罩 右端面固定连接，所述第二支撑杆与定向伸缩杆铰接，所述定向伸缩杆与所述转向伸缩杆 的内部结构是一样的，所述定向伸缩杆内收缩有六层套管，所述定向伸缩杆与所述套管之 间设有卡扣，所述卡扣与所述套管之间设有卡扣弹簧，所述定向伸缩杆远离第二支撑杆一 端设有椭圆形通孔。 有益地，所述箱体右端面固定设有铁球，红外仪与所述铁球以磁性相连接。 有益地，所述通路位于所述转向伸缩杆后侧，所述定向伸缩杆位于所述通路后侧， 所述红外仪位于所述定向伸缩杆后侧。 有益地，所述箱体前端面固定设有推车把手，所述推车把手右把手上设有喷涂开 关。 有益地，所述空气压缩机与所述通路通过管道连通。 本发明的有益效果  ：本发明可利用伸缩杆圆心定位画圆弧，采用电机驱动划线车 以指定速度匀速前进，增加红外仪在地面标定油漆喷洒区域，还配备刻度盘，可测量划线车 移动距离，控制划线长度，发明极大的降低了划线操作难度，使无经验人员也可进行作业。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图  1 是本发明实施例的结构示意图； 图  2 是本发明实施例图1中A-A方向示意图； 图  3 是本发明实施例图1中B-B方向示意图； 图  4 是本发明实施例图1中C处放大示意图； 图  5是本发明实施例图1中D处放大示意图； 图6是本发明实施例图1中E处放大示意图； 5 CN 111576180 A 说　明　书 3/5 页 图7是本发明实施例图2中F-F方向示意图； 图8是本发明实施例图2中G-G方向示意图； 图9是本发明实施例图6中M-M方向示意图； 图10是本发明实施例图7中N处放大示意图； 图11是本发明实施例图9中伸缩杆拉伸出时的工作状态示意图； 图12是本发明实施例图11中O-O方向示意图。
