技术摘要：

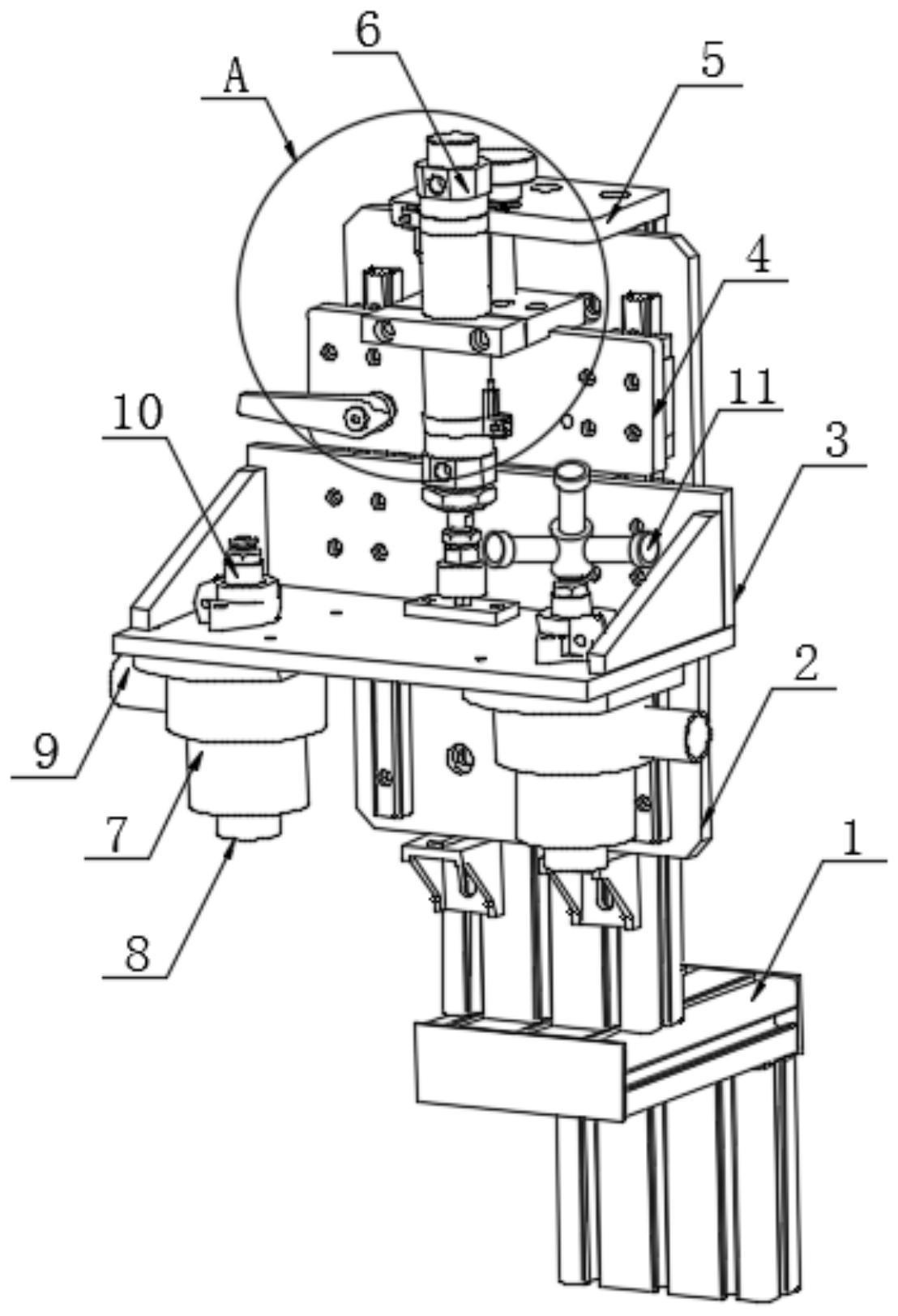

本发明公开了一种全自动喇叭生产线双向负压式除尘机，具体涉及除尘机技术领域，包括底座，所述底座的上表面固定安装有立架，所述立架的前表面安装有活动架，所述活动架的上方设置有调节锁紧件，所述调节锁紧件的上方设置有调节件，所述调节件的前方设置有驱动气缸。本  全部
背景技术：
喇叭分为几种不同的乐器，一种管乐器，上细下粗，多用铜制成，另一种是现代的 电声元件，作用是将电信号转换为声音，也叫扬声器，还可用来形容替人鼓吹、宣传的人，喇 叭其实是一种电能转换成声音的一种转换设备，当不同的电子能量传至线圈时，线圈产生 一种能量与磁铁的磁场互动，这种互动造成纸盘振动，因为电子能量随时变化，喇叭的线圈 会往前或往后运动，因此喇叭的纸盘就会跟着运动，这此动作使空气的疏密程度产生变化 而产生声音，随着社会的快速发展，导致市场的需求对喇叭的需求量越来越大，从而形成工 厂化的生产，在对喇叭生产线中，需要使用到除尘机对产品中的粉尘进行处理。 但是其在实际使用时，仍旧存在较多缺点，一般喇叭产品在加工时，缝隙内部会残 留有大量漂浮的粉尘，难以对其进行清除，导致除尘机处理效果较差，降低了其实用性。
技术实现要素：
为了克服现有技术的上述缺陷，本发明的实施例提供一种全自动喇叭生产线双向 负压式除尘机，通过整体设计，调节螺杆向下推动活动块，驱动气缸向下进行位移，当其调 节至合适位置处时，扳动调节锁紧件中的扳动杆，从而对驱动气缸进行快速固定，保证了整 体安装后的稳定性，驱动气缸向下带动装置进行位移，当其到达位置后，先利用吹气的方 式，将产品缝隙中的灰尘吹拂起来，随后，利用负压的方式，带动外界的气流由进气管流入， 使得外界漂浮的灰尘被吸入，两者相互配合使用，能够将产品表面残存的灰尘处理掉，提高 了产品加工后的整洁度，保证了良好的除尘效果，整体操作较为便捷，具备较高的实际使用 价值。 为实现上述目的，本发明提供如下技术方案：一种全自动喇叭生产线双向负压式 除尘机，包括底座、立架、活动架、调节锁紧件、活动板、扳动杆、调节件、顶板、调节螺杆、活 动块、滑动块、驱动气缸、负压回吸管、吹气管、负压入口、进气管、分散件、固定座、支管、吸 盘，所述底座的上表面固定安装有立架，所述立架的前表面安装有活动架，所述活动架的上 方设置有调节锁紧件，所述调节锁紧件的上方设置有调节件，所述调节件的前方设置有驱 动气缸，所述活动架的表面设置有分散件； 所述调节锁紧件包括有活动板，所述活动板的前表面位置处嵌入设置有扳动杆； 所述调节件包括有顶板，所述顶板上方嵌入设置有调节螺杆，所述调节螺杆底端设置 有活动块，所述活动块后表面设置有滑动块。 在一个优选地实施方式中，所述活动架下表面的两端分别设置有一组负压回吸 管，所述负压回吸管的下方固定连接有吹气管，所述负压回吸管的侧表面固定设置有负压 入口，所述负压回吸管的上方固定设置有进气管。 3 CN 111570402 A 说　明　书 2/4 页 在一个优选地实施方式中，所述扳动杆的表面设置有防滑纹路，所述扳动杆的端 部设置有紧固块。 在一个优选地实施方式中，所述驱动气缸的伸缩端与活动架的上表面固定连接在 一起，所述驱动气缸的固定端则是与活动块固定连接在一起。 在一个优选地实施方式中，所述分散件包括有与进气管相适配的固定座，所述固 定座上设置有多组支管，所述支管的一端固定安装有吸盘。 在一个优选地实施方式中，所述支管的数量共设置有多组，所述支管环绕分布于 固定座的四周，所述支管与固定座之间通过螺纹方式转动连接。 在一个优选地实施方式中，所述吸盘呈喇叭状结构设计，所述吸盘的内部嵌入设 置有滤尘网，两者之间通过卡合方式相连接。 本发明的技术效果和优点： 1、本发明中通过整体设计，调节螺杆向下推动活动块，驱动气缸向下进行位移，当其调 节至合适位置处时，扳动调节锁紧件中的扳动杆，从而对驱动气缸进行快速固定，保证了整 体安装后的稳定性，驱动气缸向下带动装置进行位移，当其到达位置后，先利用吹气的方 式，将产品缝隙中的灰尘吹拂起来，随后，利用负压的方式，带动外界的气流由进气管流入， 使得外界漂浮的灰尘被吸入，两者相互配合使用，能够将产品表面残存的灰尘处理掉，提高 了产品加工后的整洁度，保证了良好的除尘效果，整体操作较为便捷，具备较高的实际使用 价值； 2、本发明中通过设置了分散件，其中支管环绕分布于固定座的四周，将固定座固定在 进气管端口位置处，当进气管产生负压吸力时，外界的灰尘则是顺着多组吸盘进入到支管 内，能够大面积的对粉尘进行吸收，以此达到快速的完成对漂浮粉尘的吸收的作用，保证了 高效的处理效果。 附图说明 图1为本发明的整体结构示意图。 图2为本发明图1中A部分的放大结构示意图。 图3为本发明中分散件的结构示意图。 附图标记为：1、底座；2、立架；3、活动架；4、调节锁紧件；41、活动板；42、扳动杆；5、 调节件；51、顶板；52、调节螺杆；53、活动块；54、滑动块；6、驱动气缸；7、负压回吸管；8、吹气 管；9、负压入口；10、进气管；11、分散件；12、固定座；13、支管；14、吸盘。
