技术摘要：
本发明涉及智能物流配送领域，具体涉及一种智能物流配送硬件领域。本发明的上述技术目的是通过以下技术方案得以实现的：一种线上线下商品的智能配送装置，包括主箱体，所述主箱体内部包含无线远程监控摄像头、温度检测元件、蓄电池和控制传感室，其特征在于：所述控制  全部
背景技术：
随着社会的发展，人们的生活节奏也在越来越快，人们对生活的品质以及便捷性 的要求也越来越高，于是网络购物平台也随之应运而生。网络购物平台的飞速发展极大的 方便了人们的生活，网络购物作为一种新兴的购物方式已经深入到人们生活的方方面面， 食品、日用、衣物等等。只要有需要，都可以在各个网络购物平台中找到，人们在体验便捷的 网络购物的同时，也存在着如下问题：能否保持商品的完好性是物流行业能否快速发展的 关键，由于路途遥远和颠簸会对商品造成损毁，虽然有货物验收这一环节，但是一般情况 下，客户收货后如果货物有损坏，则需要反馈给网店客服，然后再指派物流配送员上门将损 坏的货物取回，网店重新派发新的货物，但仍然难以保证新派发的货物不会被损坏，环节复 杂，耗费时间，降低效率的同时也降低了客户的购物体验感。 现有技术中，为保证商品不被挤压，不被碰撞，通常会在商品周围或者内部设置避 震措施，可以起到缓冲保护的作用。例如公开号为CN205186914U的中国专利文件所公开的 技术方案中，包含空气垫包和减震隔板，减少了货物配送途中的振动和摩擦，减小易碎裂、 溢出或碰伤的概率。 但仍然存在缺点即：不能实时观察到装在配送箱里的货物在配送过程中的具体情 况，即是否在运送的过程中有损坏，虽然通过冰块与泡沫等外界措施可以减少商品损坏的 概率，但是只有等收到货物后打开配送箱才能看到货物是否真正完好无损，另外诸如有些 贵重的货物经常会遗失和被盗，没有安全措施，缺少安全性的保障，缺少防盗手段。
技术实现要素：

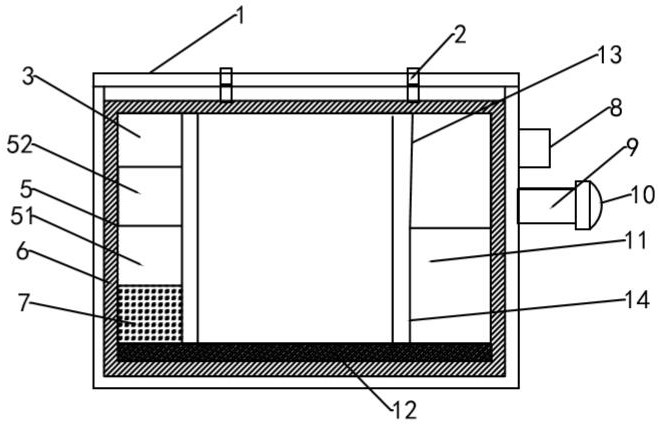

本发明的目的是提供一种线上线下商品的智能配送装置，线上下单购买，线下智 能装置物流配送至客户手中，可实时掌握配送箱里的货物的状态，节省时间，提高效率，并 设有防盗设备，保证了贵重物品的安全性，防止在运送的过程中发生盗窃和丢失的情况。 本发明的上述技术目的是通过以下技术方案得以实现的：一种线上线下商品的智 能配送装置，包括主箱体，所述主箱体内部包含无线远程监控摄像头、温度检测元件、蓄电 池和控制传感室，其特征在于：所述控制传感室设有PLC控制器和振动传感器，所述PLC控制 器置于所述振动传感器的下方，两者电性连接。 无线远程监控摄像头，通过4G模块组件与客户手中的手机无线连接，可以实时监 控配送装置内部货物的运输情况，温度检测元件用来检测配送装置的温度，并显示在温度 检测元件的LCD主屏幕上，客户可实时观察到配送装置内部的温度，尤其是一些对温度有严 格要求的货物能起到很好的温度观测作用。控制传感室内部设有PLC控制器和振动传感器， 振动传感器位于PLC控制器之上，振动传感器的输入出端与PLC控制器的输入端电性连接， 当有人盗窃时，箱体会发生振动，振动传感器会将感应到的振动信号传给PLC控制器，PLC控 3 CN 111591593 A 说　明　书 2/4 页 制器会驱动报警装置报警，以此功能来防止盗窃，蓄电池用于给无线远程监控摄像头、振动 传感器和PLC控制器供电。 作为本发明的优选，所述无线远程监控摄像头包含球形保护罩、摄像头、LED灯和 底座，所述底座通过旋转轴连接所述球形保护罩，所述LED灯以所述摄像头为中心呈放射状 排列在所述球形保护罩表面。 所述球形保护罩用于保护摄像头，多个LED灯可以提高照明效果，从而使摄像头的 拍摄画面更加清晰，防止出现视频模糊的情况，球形保护罩通过旋转轴固定在底座表面，使 球形保护罩的旋转角度更大，不会出现死角的情况。 作为本发明的优选，所述底座表面设有USB接口、多个红外探头和4G通讯组件，所 述底座下方设有充电装置，且所述充电装置下方设置有多个吸盘。 所述底座表面设置的红外探头可以使摄像头在没有光线的情况下也可正常使用， 所述USB接口用于连接充电装置给摄像头供电，4G通讯组件与客户手中的手机无线连接，用 于将配送箱内部的货物状态画面传送到客户手机，充电装置下方的多个吸盘使底座更稳 定，不容易倾倒。 作为本发明的优选，所述主箱体的盖子外侧设置有四个卡扣，外侧上表面设有电 子密码锁，左侧外表面设有扬声器、控制开关和与所述扬声器电性连接的  LED灯。 卡扣用于起到将盖子和箱体密闭的作用，防止内部货物倒出，扬声器和LED灯的输 入端与PLC控制器的输出端连接，当有货物被盗窃时，PLC控制器会驱动扬声器和LED灯工 作，扬声器发出报警声音，LED灯打开。控制开关和电子密码锁的输入端均与蓄电池的输出 端电性连接，取货和收货时均需要在电子密码锁上输入密码，打开控制开关才可以安全的 取货、放货，没有密码则无法打开配送箱的盖子，大大减少货物被盗的概率，以上功能均为 了实现防止配送过程中快件失窃的情况发生。 作为本发明的优选，所述主箱体的四个内表面设有一层防撞垫，内下表面的所述 防撞垫上铺设一层海绵。 防撞垫用于缓冲作用，减少震动，海绵是为了进一步减少震动，加大避震效果，防 止货物在运送过程中发生震动和摩擦。 作为本发明的优选，所述防撞垫包括磁性吸附层和防撞层，所述防撞层的表面设 有多个凹槽，所述凹槽上设有弧形防撞帽，所述弧形防撞帽的内表面与所述凹槽的底面之 间通过弹簧固定连接。 防撞垫本体包括有粘接在一起的磁性吸附层和防撞层，防撞层的表面分别设有多 个凹槽，多个弧形防撞帽与多个凹槽一一对应，弧形防撞帽和凹槽的内低面通过弹簧连接， 减少震动，震动通过弹簧的弹力分散。 作为本发明的优选，所述温度检测元件设有LCD显示屏和电源触发开关。 电源开关用于驱动温度检测元件，LCD显示屏用于显示智能配送装置内部的温度。 温度检测元件用于测试并显示智能配送装置内部的温度，通过摄像头将LCD显示屏上的温 度示数传送到客户手机上。 作为本发明的优选，所述主箱体设有摄像头室、温度检测室和冷冻室，互相利用隔 板隔开。 控制传感室用于放置PLC控制器和振动传感器，摄像头室用于放置无线远程监控 4 CN 111591593 A 说　明　书 3/4 页 摄像头，温度检测室用于放置温度检测元件，冷冻室用于放置冰块等用来保鲜冷冻的物品， 货物放在剩余的货物存储空间内，互相隔开，互相不受影响。 综上所述，本发明具有如下有益效果： 1、本装置能够实时掌握配送箱里的货物的状态，节省时间，提高效率。 2、设有防盗装置，保证了贵重物品的安全性，防止在运送的过程中发生盗窃和丢 失的情况。 3、设有防撞结构，不会因为货物在运送过程中发生颠簸而遭到破坏，有缓冲和减 少震动的作用。 附图说明 图1是实施例1的示意图 图2是无线远程监控摄像头示意图 图3是温度检测元件示意图 图4是主箱体俯视图示意图 图5是防撞垫结构示意图 图中：1、主箱体，2、卡扣，3、摄像头室，5、控制传感室，6、防撞垫，7、蓄电池，8、控制开 关，9、扬声器，10、LED灯，11、冷冻室，12、海绵，13、温度检测室，14、隔板，  51、PLC控制器， 52、振动传感器，31、无线远程监控摄像头，321、摄像头，  311、保护罩，  312  、LED灯，313、旋 转轴，  314  、USB接口，315、红外探头，  316、4G通讯组件，317、吸盘，  318、充电装置，  319、 保护层，  320、底座，  321、摄像头，211、LCD显示屏，212、外壳，213、电源触发开关，15、盖子， 18、电子密码锁，61、吸附层，  62、防撞层，  63、凹槽，  64、弧形防撞帽，  65、弹簧。
