技术摘要：

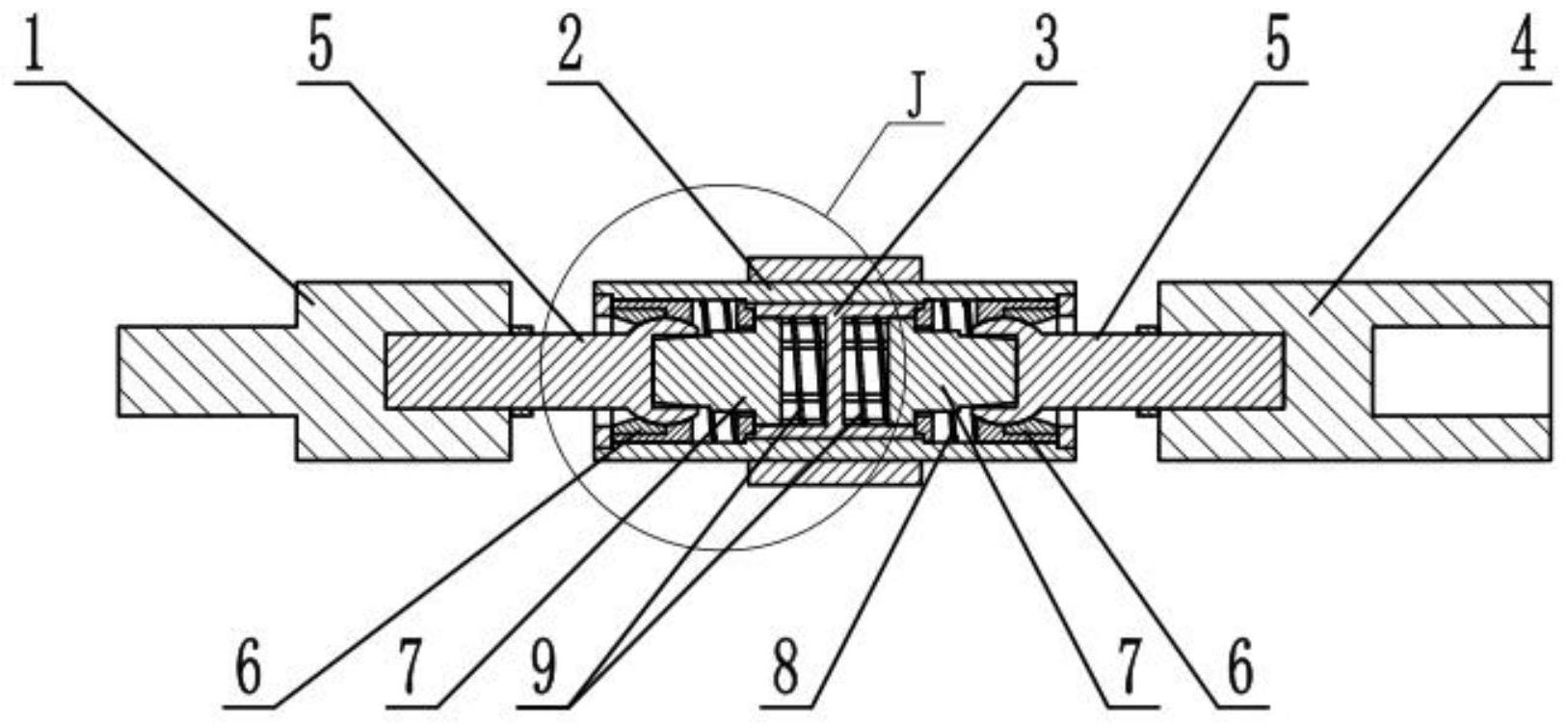

本发明涉及石油天然气和煤层气开采领域，特别是涉及一种抽油杆导向装置，包括外连接头Ⅰ、外套、内转动套、外连接头Ⅱ、连接轴、连接轴安装套、传动轴、弹簧Ⅰ、弹簧Ⅱ和扶正器，所述的内转动套转动连接在外套内的中部，所述的扶正器固定连接在外套外的中部，所述的内  全部
背景技术：
煤层气开采时，在使用螺杆泵的井中，为减少投入而采用抽油杆传递扭矩。钻井过 程中根据钻井施工设计要求，实现定向井的顺利中靶，就需要在造斜点至稳斜点之间的过 度井段通过不断的纠偏来满足设计要求，因此该井段的全角变化率既：狗腿度呈现出较大 幅度的波动。抽油杆在造斜井段旋转除了承受扭矩外，还要承受很大的弯矩，在该位置抽油 杆每转一圈就要扭曲翻转一次，承受很大的交变载荷，本身也承受很大拉力和扭矩，这时就 需要用导向器连接，现有导向器旋转阻力较大，增加了功率消耗，并对井内油管产生较大磨 损，缩短了油管的使用寿命。
技术实现要素：
本发明的目的是提供一种抽油杆导向装置，能够减小导向器的旋转阻力、减少功 率消耗、减少对井内油管磨损、增加油管的使用寿命。 本发明的目的通过以下技术方案来实现： 一种抽油杆导向装置，包括外连接头Ⅰ、外套、内转动套、外连接头Ⅱ、连接轴、连接 轴安装套、传动轴、弹簧Ⅰ、弹簧Ⅱ和扶正器，所述的内转动套转动连接在外套内的中部，所 述的扶正器固定连接在外套外的中部，所述的内转动套的两端均滑动连接有传动轴，所述 的弹簧Ⅱ设有两个，两个弹簧Ⅱ分别设置在内转动套内的两端，两个弹簧Ⅱ的外端均顶紧 传动轴，所述的连接轴安装套设有两个，两个连接轴安装套分别滑动连接在外套内的两端， 所述的弹簧Ⅰ设有两个，两个弹簧Ⅰ分别设置在外套内的两端，两个弹簧Ⅰ的内端分别顶紧内 转动套的两端，两个弹簧Ⅰ的外端分别顶紧两个连接轴安装套，两个连接轴安装套内均转动 连接在有连接轴，两个连接轴的外端分别固定连接有外连接头Ⅰ和外连接头Ⅱ，两个连接轴 分别与两个传动轴间隙啮合传动连接； 1 .所述的外套包括外连接套、外套挡环和固定套，固定套固定连接在外连接套内 的中部，外套挡环设有两个，两个外套挡环分别固定连接在外连接套的两端，所述的扶正器 固定连接在外连接套外的中部； 所述的内转动套包括旋转内套、键槽、中间隔板和侧挡环，旋转内套转动连接在固 定套内，旋转内套的内壁上均匀设有多个键槽，旋转内套的中部固定连接有中间隔板，侧挡 环设有两个，两个侧挡环分别固定连接在旋转内套的两端，两个侧挡环的外端均与外连接 套的内壁转动连接，两个所述的弹簧Ⅰ分别设置在外连接套内的两端，两个弹簧Ⅰ的内的分 顶紧两个侧挡环，两个弹簧Ⅱ分别设置在旋转内套内的两端，两个弹簧Ⅱ的内端分别顶紧 中间隔板的两端面； 所述的连接轴包括转动球头、凹槽、连接轴和限位环，转动球头的一端设有凹槽， 转动球头的另一端设有连接轴，连接轴上固定连接有限位环； 4 CN 111594064 A 说　明　书 2/5 页 所述的连接轴安装套包括滑动套、半球面Ⅰ、配合套和半球面Ⅱ，配合套固定连接 在滑动套，滑动套的内部设有半球面Ⅰ，配合套的内部一侧设有半球面Ⅱ，半球面Ⅰ与半球面 Ⅱ组合为完整内球面，连接轴安装套设有两个，两个滑动套分别滑动连接在外连接套内的 两端，两个滑动套的内端分别与两个弹簧Ⅰ顶紧连接，两个滑动套的外端分别与两个外套挡 环接触，所述的连接轴设有两个，两个转动球头分别转动连接在两个半球面Ⅰ与半球面Ⅱ组 合成的内球面内； 所述的配合套内与半球面Ⅱ的相反侧设有锥面； 所述的传动轴包括传动板、滑键、传动轴和连接凸轴，传动板的轴向均匀设有多个 滑键，传动轴的一端固定连接在传动板上，连接凸轴固定连接在传动轴的另一端，传动轴设 有两个，两个传动板分别滑动连接在旋转内套内的两端，多个滑键分别滑动连接在多个键 槽内，两个传动板的内端面分别与两个弹簧Ⅱ的外端顶紧连接，两个传动板的外端面分别 与两个侧挡环接触，两个连接凸轴分别间隙啮合传动连接在两个凹槽内； 所述的凹槽与连接凸轴的横截面均为正多边形； 所述的连接凸轴端头的侧表面与轴线的夹角为2°-4°。 本发明的有益效果：本发明提供一种抽油杆导向装置，在造斜段位置时，使扶正器 与井筒油管内壁接触，而不是本装置的其他零件与油管内壁接触，巧妙的避免了能量损失 和油管内壁的磨损；通过两个转动球头分别转动连接在两个半球面Ⅰ与半球面Ⅱ组合成的 内球面内，以及两个连接凸轴与两个凹槽的间隙，实现装置的自由弯曲，便于过度井段的纠 偏；同时通过连接凸轴与凹槽的啮合连接，以及传动轴与内转动套键传动连接，使装置可以 传动较大的扭矩；通过两个连接轴安装套分别滑动连接在外套内的两端，以及两个传动轴 分别滑动连接在内转动套的两端，可以使装置进行整体长度缩短且不影响传动扭矩，并通 过两个弹簧Ⅰ和两个弹簧Ⅱ的弹力自动进行复原，使装置适应性更强，便于使用。 附图说明 图1是本发明的整体结构示意图； 图2是本发明的整体剖视示意图； 图3是本发明的局部放大示意图； 图4是本发明的外套结构示意图； 图5是本发明的内转动套剖视示意图； 图6是本发明的内转动套局部结构示意图； 图7是本发明的连接轴结构示意图； 图8是本发明的连接轴安装套剖视示意图； 图9是本发明的传动轴结构示意图。 图中：外连接头Ⅰ1；外套2；外连接套2-1；外套挡环2-2；固定套2-3；内转动套3；旋 转内套3-1；键槽3-2；中间隔板3-3；侧挡环3-4；外连接头Ⅱ4；连接轴5；转动球头5-1；凹槽 5-2；连接轴5-3；限位环5-4；连接轴安装套6；滑动套6-1；半球面Ⅰ6-2；配合套6-3；半球面Ⅱ 6-4；传动轴7；传动板7-1；滑键7-2；传动轴7-3；连接凸轴7-4；弹簧Ⅰ8；弹簧Ⅱ9；扶正器10。 5 CN 111594064 A 说　明　书 3/5 页
