技术摘要：
本发明公开了一种多功能园林绿化植物养护设备及实施方法，现存在的技术，虽然能够解决对植物喷水，且可对药物进行搅匀，但无法在进行喷水的过程中，对树干进行裹干，装置的灵活性较差。本发明能够在进行裹干的过程中，对植物进行喷水，且不伤害树皮和韧皮层，能够解决  全部
背景技术：
园林，指特定培养的自然环境和游憩境域。在一定的地域运用工程技术和艺术手 段，通过改造地形（或进一步筑山、叠石、理水）、种植树木花草、营造建筑和布置园路等途径 创作而成的美的自然环境和游憩境域，就称为园林。在中国传统建筑中独树一帜，有重大成 就的是古典园林建筑。 专利号  CN201810126864.6  公开了一种园林绿化植物养护设备，包括有固定板、 水箱、进水管、阀门、出水管、第一支杆、导套、齿条、第二支杆、电机、扇形齿轮、活动杆、支 架、抽液筒、活塞、第一输水管、第一单向阀、第一软管、第二输水管、第二单向阀、第二软管 和第一喷头，固定板顶部右侧设有水箱，水箱顶部右侧设有进水管，进水管上部设有阀门， 水箱左壁下部设有出水管，固定板顶部左侧前后对称设有第一支杆，第一支杆上端设有导 套，前后两方导套之间放置有齿条，齿条左部后侧设有第一喷头，第一喷头位于后方导套后 侧：此专利虽然能够解决对植物喷水，且可对药物进行搅匀，但无法在进行喷水的过程中， 对树干进行裹干，装置的灵活性较差的问题。 针对上述问题，为此，我们提出了一种多功能园林绿化植物养护设备及实施方法。
技术实现要素：

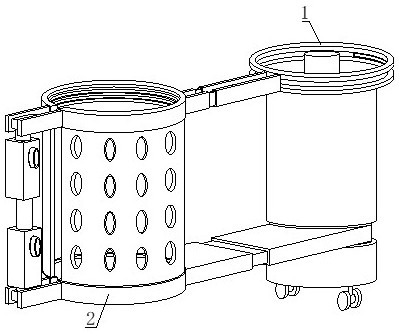

本发明的目的在于提供一种多功能园林绿化植物养护设备及实施方法，包括驱动 机构和定位机构，将需要进行缠绕的裹绳穿过入绳腔内腔，裹绳一侧与环绳柱一侧接触连 接，其通过出绳孔内腔进入导绳滑槽内腔，向左牵引通过通绳孔进入穿绳环圈内腔，将进入 穿绳环圈的裹绳环绕树干一圈，打上多重单结，使裹绳固定在树干外圈，随后调整驱动机构 与定位机构之间的距离，驱动机构驱动半环圈体和限位环圈环绕360度时，驱动终端驱使升 降杆向下移动1cm，使裹绳能够排列有序的向下持续裹干，在需要的情况下进行裹干时，向 入水口内腔灌输营养液，可在裹干进行时通过喷水横口向未进行裹干的树干外圈喷涂营养 液，能够使树皮表面喷涂一层营养液从而在裹绳后树皮能够继续吸收养分，解决了背景技 术中的问题。 为实现上述目的，本发明提供如下技术方案：一种多功能园林绿化植物养护设备， 包括驱动机构和定位机构，驱动机构包括移动机构、连接机构、伸缩横杆和拉动把手，移动 机构的顶端安装有连接机构，移动机构的侧端嵌入伸缩横杆，伸缩横杆的外端安装有拉动 把手，连接机构的另一端底端安装有定位机构，定位机构包括限位机构、浇灌机构和防护 布，限位机构的上端一侧安装有浇灌机构，浇灌机构的另一端与连接机构侧端活动连接，限 位机构与连接机构之间通过防护布活动连接。 进一步地，所述移动机构包括安装外壳、内旋槽、移动轮、驱动终端、升降杆和连接 4 CN 111567295 A 说　明　书 2/6 页 顶盘，安装外壳的外圈开设有内旋槽，安装外壳的底端安装有移动轮，安装外壳的内腔贯穿 其顶部安装有驱动终端，驱动终端的上端安装有升降杆，升降杆的顶端与连接顶盘活动连 接。 进一步地，所述连接机构包括聚绳机构、导绳滑槽、伸缩内板和穿绳环圈，聚绳机 构的侧端安装有导绳滑槽，导绳滑槽之间通过伸缩内板活动连接，导绳滑槽的另一端安装 有穿绳环圈。 进一步地，所述聚绳机构包括聚绳盘、环绳柱、入绳腔和出绳孔，聚绳盘的内腔中 间设置有环绳柱，聚绳盘的一侧开设有入绳腔，聚绳盘的另一侧开设有出绳孔。 进一步地，所述穿绳环圈包括半环圈体、安装内槽和通绳孔，半环圈体的内腔壁安 装有安装内槽，半环圈体与安装内槽的后端贯穿开设有通绳孔，半环圈体为一种合成橡胶 材质制成的构件。 进一步地，所述限位机构包括限位连杆、内安装杆、安装环槽和限位环圈，限位连 杆之间通过内安装杆活动连接，限位连杆的后端开设有安装环槽，限位连杆的前端安装有 限位环圈，限位环圈为一种合成橡胶材质制成的构件。 进一步地，所述浇灌机构包括第一浇灌机构、连接竖杆、第二浇灌机构、伸缩轴、串 联块、连接双耳块和螺杆，第一浇灌机构的上端安装有连接竖杆，连接竖杆的另一端与第二 浇灌机构活动连接，第一浇灌机构的上端与第二浇灌机构的下端均安装有伸缩轴，伸缩轴 的另一端安装有串联块，串联块的两端设置有连接双耳块，串联块与连接双耳块之间通过 螺杆螺旋配合。 进一步地，所述连接双耳块的右端分别与半环圈体和限位环圈的侧端活动连接。 进一步地，所述第二浇灌机构包括蓄水箱、喷水横口、入水口和连接槽，蓄水箱的 后端底部安装有喷水横口，蓄水箱的侧端设置有入水口，蓄水箱的顶端设置有连接槽，连接 槽内腔嵌入伸缩轴。 本发明提出的另一种技术方案：提供一种多功能园林绿化植物养护设备的实施方 法，包括以下步骤： S01：将整体装置放置于需要进行绕神的树木边，测算出树干的直径，将半环圈体和限 位环圈手动板开，使其二者的内端壁与树干的间隔为1cm。 S02：通过串联块与连接双耳块之间通过螺杆螺旋配合，使半环圈体与限位环圈的 设定的直径确定，并确定树干的最高缠绕点，通过驱动终端驱动升降杆向上提升至需要的 高度，使连接机构置于最高缠绕点的上端部。 S03：将需要进行缠绕的裹绳穿过入绳腔内腔，裹绳一侧与环绳柱一侧接触连接， 其通过出绳孔内腔进入导绳滑槽内腔，向左牵引通过通绳孔进入穿绳环圈内腔。 S04：将进入穿绳环圈的裹绳环绕树干一圈，打上多重单结，使裹绳固定在树干外 圈，随后调整驱动机构与定位机构之间的距离，驱动终端驱动移动轮进行移动，因半环圈体 和限位环圈与树杆成为一个轴心点，使驱动机构绕着树杆进行轴心旋转。 S05：驱动机构驱动半环圈体和限位环圈环绕360度时，驱动终端驱使升降杆向下 移动1cm，使裹绳能够排列有序的向下持续裹干，在需要的情况下进行裹干时，向入水口内 腔灌输营养液，可在裹干进行时通过喷水横口向未进行裹干的树干外圈喷涂营养液。 与现有技术相比，本发明的有益效果如下： 5 CN 111567295 A 说　明　书 3/6 页 1、本发明提出的多功能园林绿化植物养护设备及实施方法，将整体装置放置于需要进 行绕神的树木边，测算出树干的直径，将半环圈体和限位环圈手动板开，使其二者的内端壁 与树干的间隔为1cm，半环圈体和限位环圈均为一种合成橡胶材质制成的构件，其二者内端 壁在进行旋转时与树干进行直接接触，能够避免树皮磨损伤到内腔的韧皮层，韧皮层能够 搬运糖分从树叶转运至根部，从而保护了树木的安全性，通过串联块与连接双耳块之间通 过螺杆螺旋配合，使半环圈体与限位环圈的设定的直径确定，并确定树干的最高缠绕点，通 过驱动终端驱动升降杆向上提升至需要的高度，使连接机构置于最高缠绕点的上端部。 2、本发明提出的多功能园林绿化植物养护设备及实施方法，将需要进行缠绕的裹 绳穿过入绳腔内腔，裹绳一侧与环绳柱一侧接触连接，其通过出绳孔内腔进入导绳滑槽内 腔，向左牵引通过通绳孔进入穿绳环圈内腔，将进入穿绳环圈的裹绳环绕树干一圈，打上多 重单结，使裹绳固定在树干外圈，随后调整驱动机构与定位机构之间的距离，能够避开需要 裹干的树周围的杂乱处，使驱动机构能够在方便运行的一个半径上进行移动，驱动终端驱 动移动轮进行移动，因半环圈体和限位环圈与树杆成为一个轴心点，使驱动机构绕着树杆 进行轴心旋转，即使在驱动终端无法工作时，也可通过推拉拉动把手，其带动伸缩横杆，使 驱动机构进行移动。 3、本发明提出的多功能园林绿化植物养护设备及实施方法，驱动机构驱动半环圈 体和限位环圈环绕360度时，驱动终端驱使升降杆向下移动1cm，使裹绳能够排列有序的向 下持续裹干，在需要的情况下进行裹干时，向入水口内腔灌输营养液，可在裹干进行时通过 喷水横口向未进行裹干的树干外圈喷涂营养液，能够使树皮表面喷涂一层营养液从而在裹 绳后树皮能够继续吸收养分，防护布可防护未裹干但喷涂营养液的树干，避免一些杂物或 是飞虫停留在树皮表面，增加了装置的功能多样性。 附图说明 图1为本发明的整体结构示意图； 图2为本发明的整体装置高度调整图； 图3为本发明的整体装置直径调整图； 图4为本发明的移动机构结构示意图； 图5为本发明的连接机构结构示意图； 图6为本发明的穿绳环圈结构示意图； 图7为本发明的限位机构结构示意图； 图8为本发明的浇灌机构结构示意图。 图中：1、驱动机构；11、移动机构；111、安装外壳；112、内旋槽；113、移动轮；114、驱 动终端；115、升降杆；116、连接顶盘；12、连接机构；121、聚绳机构；1211、聚绳盘；1212、环绳 柱；1213、入绳腔；1214、出绳孔；122、导绳滑槽；123、伸缩内板；124、穿绳环圈；1241、半环圈 体；1242、安装内槽；1243、通绳孔；13、伸缩横杆；14、拉动把手；2、定位机构；21、限位机构； 211、限位连杆；212、内安装杆；213、安装环槽；214、限位环圈；22、浇灌机构；221、第一浇灌 机构；222、连接竖杆；223、第二浇灌机构；2231、蓄水箱；2232、喷水横口；2233、入水口； 2234、连接槽；224、伸缩轴；225、串联块；226、连接双耳块；227、螺杆；23、防护布。 6 CN 111567295 A 说　明　书 4/6 页
