技术摘要：

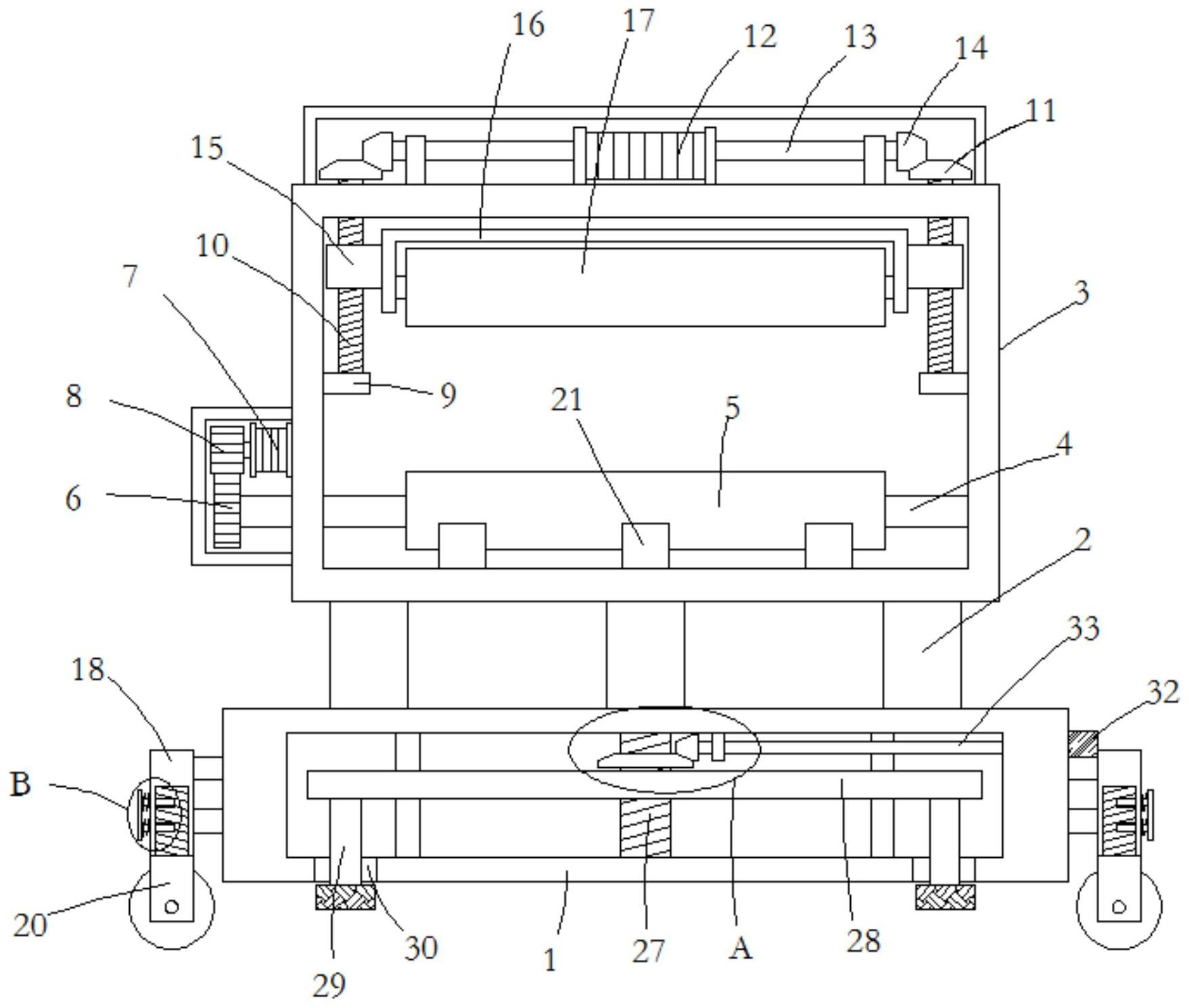

本发明涉及树脂瓦生产技术领域，且公开了一种树脂瓦生产用压模装置，包括中空底座，所述中空底座的上端通过多根支撑杆固定连接有同一个固定框，所述固定框的下端左右相对一侧内壁通过转轴转动连接有下模压辊，所述转轴的一端贯穿伸出固定框外且固定连接有从动齿轮，所  全部
背景技术：
合成树脂瓦具有颜色持久、质轻、自防水、坚韧、保温隔热、隔音、耐腐蚀、抗风防 震、抗冰雹、抗污、绿色环保、防火、绝缘、安装方便等优点，而且造型美观立体感强，颜色极 具中国元素，使得它被广泛应用于各类永久建筑屋面装饰。 树脂瓦在生产过程中需要使用压模装置进行压模成型,目前的压模装置形式固 定,不能根据需要的压模深度进行调节使用,使得实际适用范围较小,且整体装置不便于移 动,影响了转移便捷性。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种树脂瓦生产用压模装置，具备能够根据 需要的压模深度对上模压辊与下模压辊之间的距离进行快速调整，便于使用的优点，解决 了目前的压模装置形式固定,不能根据需要的压模深度进行调节使用,使得实际适用范围 较小,且整体装置不便于移动,影响了转移便捷性的问题。 (二)技术方案 为实现能够根据需要的压模深度对上模压辊与下模压辊之间的距离进行快速调 整，便于使用的目的，本发明提供如下技术方案：一种树脂瓦生产用压模装置，包括中空底 座，所述中空底座的上端通过多根支撑杆固定连接有同一个固定框，所述固定框的下端左 右相对一侧内壁通过转轴转动连接有下模压辊，所述转轴的一端贯穿伸出固定框外且固定 连接有从动齿轮，所述固定框的外壁固定连接有驱动电机，所述驱动电机的输出轴固定连 接有与从动齿轮啮合的主动齿轮，所述固定框的上端左右相对一侧内壁均固定连接有托 板，所述托板的上端和固定框的顶部内壁转动连接有调节螺杆，所述调节螺杆的上端贯穿 伸出固定框的上端且固定连接有第一从动锥齿轮，所述固定框的上端固定连接有双轴电 机，所述双轴电机的两端输出轴均通过第一转杆固定连接有与第一从动锥齿轮啮合的第一 主动锥齿轮，所述调节螺杆的杆壁螺纹连接有升降块，两个所述升降块之间固定连接有同 一个U形固定板，所述U形固定板相对一侧侧壁通过销轴转动连接有上模压辊； 所述中空底座的四角处外壁均固定连接有固定螺筒，所述固定螺筒内螺纹连接有 固定螺杆，所述固定螺杆的下端固定连接有万向滚轮。 优选的，所述固定框的底部内壁固定连接有多个托接在下模压辊下侧的托块，所 述托块的上端开设有托接在下模压辊下侧的弧形托槽，所述弧形托槽内开设有多个滚珠槽 且滚珠槽内通过滚珠安装机构固定安装有万向滚珠。 优选的，所述固定框的上端对称固定连接有两个第一轴承座且第一轴承座内通过 滚珠轴承转动套接在第一转杆的杆壁外。 3 CN 111571896 A 说　明　书 2/4 页 优选的，所述固定螺筒的筒壁开设有多个插孔且插孔内活动插设有限位插杆，所 述固定螺杆的杆壁开设有与限位插杆对应插接的限位插槽，多根所述限位插杆的一端固定 连接有同一个复位拉板，所述复位拉板和固定螺筒相向一侧固定连接有多个套设在限位插 杆外的复位弹簧。 优选的，所述中空底座的上下相对一侧内壁转动连接有同一根转动螺杆，所述转 动螺杆的杆壁螺纹连接有升降板，所述升降板的底部四角处均固定连接有支撑腿，所述中 空底座的底部开设有用于支撑腿伸出的通口，所述转动螺杆的上端杆壁固定套接有第二从 动锥齿轮，所述中空底座的外壁固定连接有旋转电机，所述旋转电机的输出轴通过第二转 杆固定连接有与第二从动锥齿轮啮合的第二主动锥齿轮。 优选的，所述中空底座的上端内壁固定连接有两个第二轴承座且第二轴承座内通 过滚珠轴承转动套接在第二转杆的杆壁外。 优选的，所述支撑腿的底部固定包覆有一层防滑耐磨橡胶垫。 (三)有益效果 与现有技术相比，本发明提供了一种树脂瓦生产用压模装置，具备以下有益效果： 1、该树脂瓦生产用压模装置，通过设有的固定框，根据树脂瓦需要压模的厚度启 动双轴电机，双轴电机通过第一转杆带动第一主动锥齿轮转动，利用第一主动锥齿轮和第 一从动锥齿轮的啮合作用带动两根调节螺杆同步转动，进而通过调节螺杆和升降块的螺纹 连接作用使得升降块带动U形固定板上下移动，进而快速方便的调节上模压辊与下模压辊 之间的相对距离，能够根据需要的压模深度对上模压辊与下模压辊之间的距离进行快速调 整，便于使用，且通过设有的驱动电机，驱动电机带动主动齿轮转动，利用主动齿轮和从动 齿轮的啮合作用带动下模压辊转动即可带动树脂瓦移动，便于快速压模。 2、该树脂瓦生产用压模装置，通过设有的万向滚轮能够便于装置的快速移动，利 用固定螺筒和固定螺杆的螺纹连接作用使得万向滚轮快速固定在中空底座的侧壁，连接完 成后限位插杆对准限位插槽，复位弹簧回拉复位拉板，复位拉板将限位插杆推进限位插槽 内即可实现固定螺筒和固定螺杆之间的稳固连接，能够实现对万向滚轮的快速拆装，便于 使用。 3、该树脂瓦生产用压模装置，通过设有的中空底座，在需要对装置进行稳固放置 的时候，启动旋转电机，旋转电机通过第二转杆带动第二主动锥齿轮转动，利用第二主动锥 齿轮和第二从动锥齿轮的啮合作用带动转动螺杆转动，再通过转动螺杆和升降板的螺纹连 接作用使得升降板推动支撑腿下移，进而将整个装置顶起来即可实现对装置的稳固放置。 附图说明 图1为本发明提出的一种树脂瓦生产用压模装置结构示意图； 图2为本发明提出的一种树脂瓦生产用压模装置图1中A部的局部结构放大图； 图3为本发明提出的一种树脂瓦生产用压模装置图1中B部的局部结构放大图； 图4为本发明提出的一种树脂瓦生产用压模装置的托块侧视结构示意图。 图中：1中空底座、2支撑杆、3固定框、4转轴、5下模压辊、6从动齿轮、7驱动电机、8 主动齿轮、9托板、10调节螺杆、11第一从动锥齿轮、12双轴电机、13第一转杆、14第一主动锥 齿轮、15升降块、16  U形固定板、17上模压辊、18固定螺筒、19固定螺杆、20万向滚轮、21托 4 CN 111571896 A 说　明　书 3/4 页 块、22弧形托槽、23限位插杆、24限位插槽、25复位拉板、26复位弹簧、27转动螺杆、28升降 板、29支撑腿、30通口、31第二从动锥齿轮、32旋转电机、33第二转杆、34第二主动锥齿轮。
