技术摘要：
本发明涉及污水水质检测技术领域，具体为一种污水水质检测装置自清洁检测探针，包括探针头和导线,探针头一端连接有导线，探针头一侧设置有控制座,探针头一端延伸到控制座中，控制座外部固定套有外罩,外罩的内腔中活动套接有内筒,内筒中部套有定位筒,定位筒固定套在控制  全部
背景技术：
现有技术中的污水水质检测工作中，将检测仪器上的外接探针放置在污水中，实 现检测工作，而检测工作后需要对探针进行清洗，再将探针收回来或是继续进行其它污水 检测工作。 如果能够发明一种自清洁检测探针，在探针完成检测工作后，快速完成对探针的 高效清洗工作，就能解决问题，为此我们提供了一种污水水质检测装置自清洁检测探针。
技术实现要素：

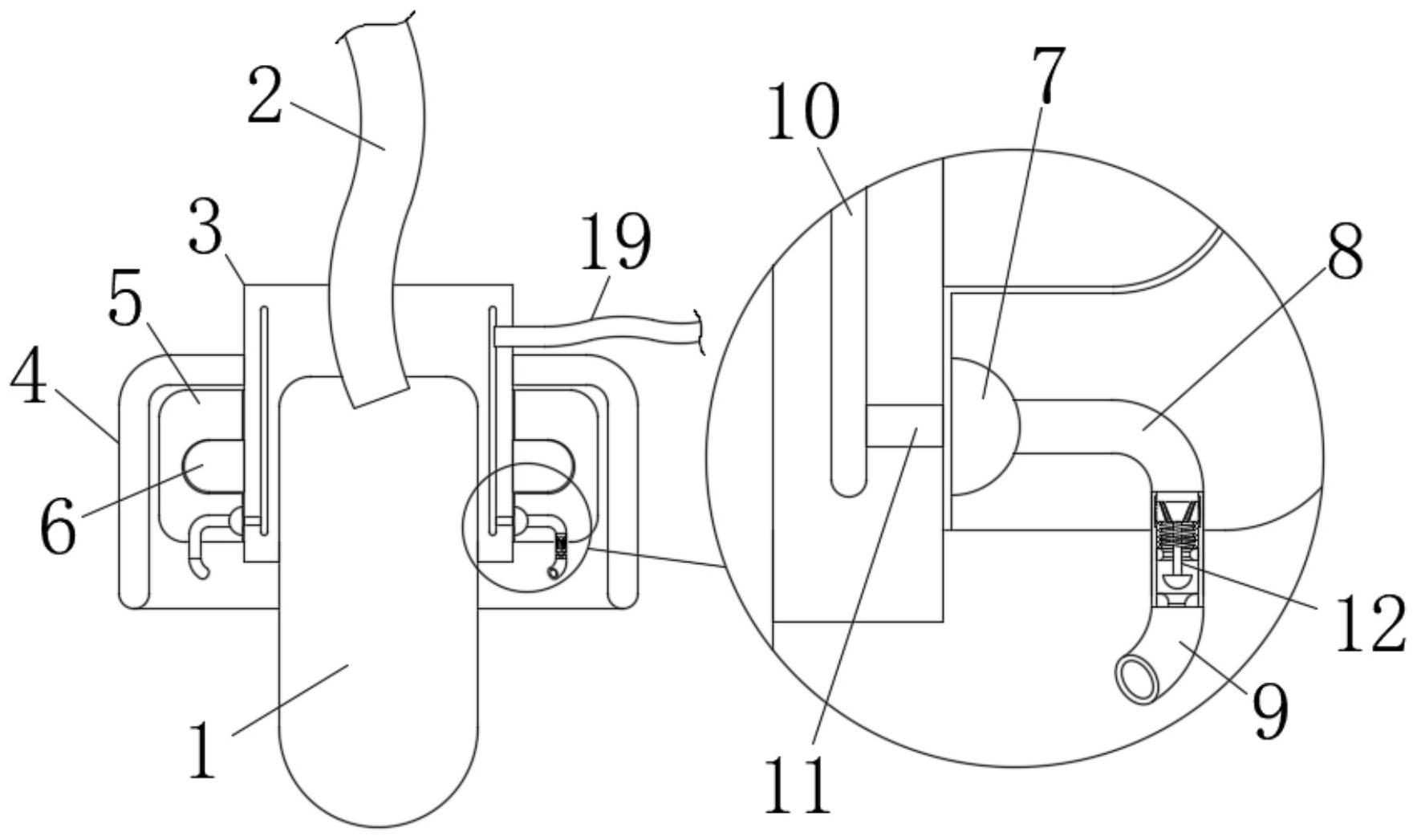

本发明的目的在于提供一种污水水质检测装置自清洁检测探针，以解决上述背景 技术中提出的问题。 为实现上述目的，本发明提供如下技术方案：一种污水水质检测装置自清洁检测 探针，包括探针头和导线,探针头一端连接有导线，所述探针头一侧设置有控制座,探针头 一端延伸到控制座中，控制座外部固定套有外罩,外罩的内腔中活动套接有内筒,内筒中部 套有定位筒,定位筒固定套在控制座上，且内筒活动套在控制座上，所述内筒的内壁上开设 有环形槽,内筒中嵌入有控制管,控制管一端和环形槽连通，控制管另一端延伸到内筒外 部，且控制管端部固定连接有导向管，所述控制座上开设有集散腔和直管腔,集散腔的周围 环设有若干均匀分布的直管腔，直管腔一端和集散腔连通，直管腔的另一端和环形槽连通， 所述控制管中设置有压力装置，所述压力装置包括控制板、支撑柱、密封座、弹簧、拦截筒和 密封环，所述控制板的下端固定连接有支撑柱,支撑柱的下端固定连接有密封座,支撑柱外 部套有弹簧和拦截筒，所述密封座的下端设置有密封环。 优选的，所述控制座为圆柱状，探针头一端固定嵌入到控制座中，集散腔环设在探 针头周围，控制座一侧固定连接有软管,软管一端延伸到集散腔的内腔中。 优选的，所述外罩为一端开口的圆柱壳体状，控制座贯穿外罩的底板中部位置，所 述内筒形状为圆筒且筒体内壁上环设有卡槽，内筒的卡槽中契合设置有定位筒。 优选的，所述控制板形状为圆板且控制板活动套接在控制管的内腔中，控制板的 侧壁上固定环设有若干均匀分布的凸出滑块，凸出滑块部分延伸到控制管内壁上开设的滑 槽中，控制板上环设有若干均匀分布的斜孔。 优选的，所述支撑柱和密封环固定在控制管的内壁上，密封环形状为圆筒且筒体 顶部中心位置开设有弧面槽，所述密封座为半球体状，且密封座和密封环相契合。 优选的，所述弹簧的上端和控制板接触，弹簧下端和拦截筒接触，所述集散腔为筒 状腔，集散腔的一端和软管连接，集散腔的另一端和直管腔连接。 与现有技术相比，本发明的有益效果是： 3 CN 111551682 A 说　明　书 2/3 页 1.本发明构造设计实现了探针头的高效自清洁功能，探针头放入污水中完成检测 工作后取出来，对集散腔进行注水工作，水流通过导向管喷出来，若干股水流移动冲击探针 头的外壁，实现探针头高效的自清洁目的，功能稳定强大，短时间完成探针头的清洁工作， 方便工作人员再次使用探针头； 2.该装置通过集散腔、直管腔、环形槽和控制管，实现对水流的有效引导控制，进 而实现若干股水流稳定高效的冲击到探针头上，同时带动内筒旋转，使水流移动冲击探针 头的外壁。 附图说明 图1为本发明结构示意图； 图2为压力装置结构示意图； 图3为导向管位置分布图。 图中：1探针头、2导线、3控制座、4外罩、5内筒、6定位筒、7环形槽、8控制管、9导向 管、10集散腔、11直管腔、12压力装置、13控制板、14支撑柱、15密封座、16弹簧、17拦截筒、18 密封环、19软管、20凸出滑块。
