技术摘要：
本发明公开了一种钢筋预埋套筒的保护装置及保护方法，装置包括：用于套设于预埋套筒上的保护罩，所述保护罩呈中空且两端开口设置，所述保护罩的第一端形成有与所述预埋套筒匹配的第一插口，所述保护罩的第二端形成有口径大于钢筋直径的第二插口；用于封堵所述第二插口  全部
背景技术：
随着地铁建设的快速发展，地铁车站需要实现的功能也逐渐增多，不仅在运营过 程中，在施工过程中所涉及的预留洞口也逐渐增多。包括预留吊装孔、预留附属接驳口等各 种不同用途的洞口。预留洞口的功能实现后会将预埋洞口进行连接施工，这时就需要将预 留洞口处的预埋套筒进行凿出，将接驳钢筋连接至预埋套筒内。接驳处钢筋的连接强度决 定了预留结构的安全性及结构使用年限。 目前，预埋钢筋套筒采用的保护方式为在套筒内挤压泡沫，现今多使用高强度混 凝土，混凝土凿除困难，混凝土浇筑过程中有些套筒会发生内移、错位，更加难以精确定位 预埋套筒位置，泡沫在混凝土施工过程中容易发生震动、溢出，极易发生混凝土灌入套筒 内，影响连接质量。不满足现在的施工要求。
技术实现要素：

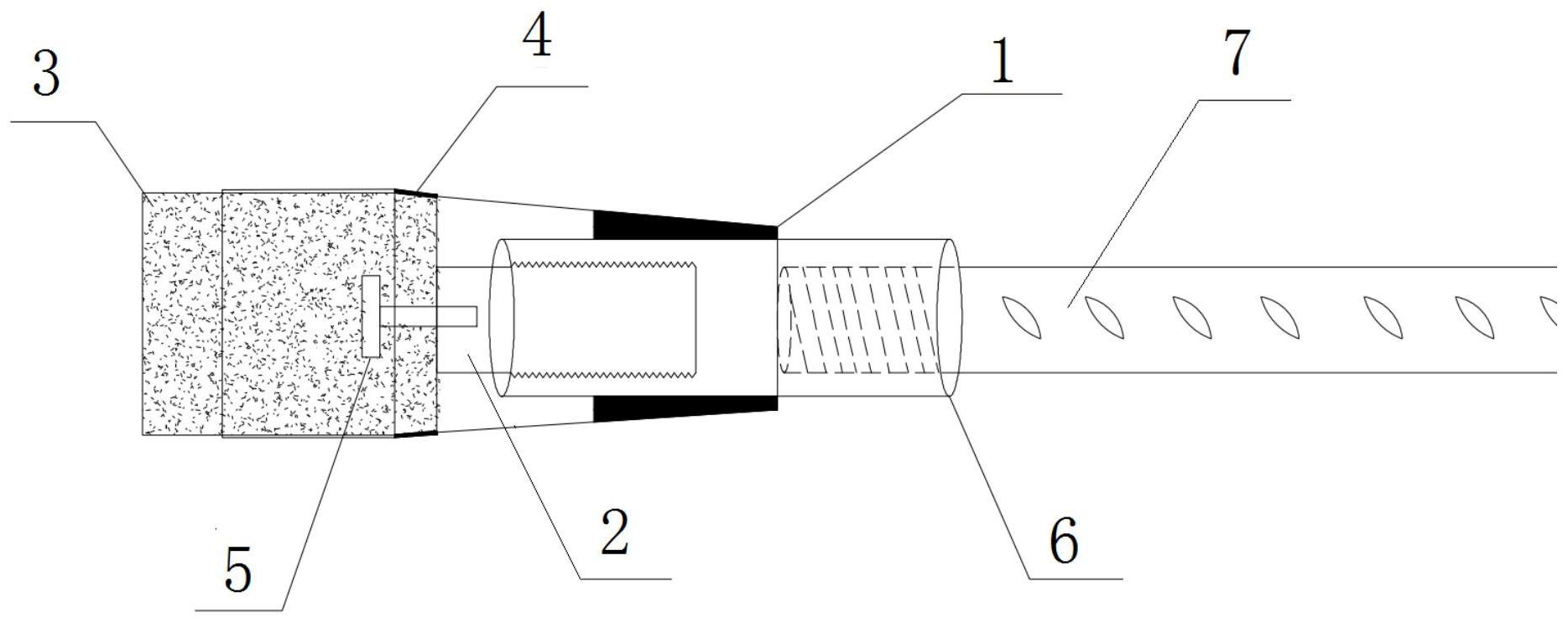

本发明的目的在于克服现有技术的缺陷，提供一种钢筋预埋套筒的保护装置及保 护方法，解决现有预埋套筒保护不到位、后期处理困难、钢筋接驳质量无法保证而影响结构 安全等问题。 为实现上述目的，本发明采用的技术方案是：一种钢筋预埋套筒的保护装置，包 括： 用于套设于预埋套筒上的保护罩，所述保护罩呈中空且两端开口设置，所述保护 罩的第一端形成有与所述预埋套筒匹配的第一插口，所述保护罩的第二端形成有口径大于 钢筋直径的第二插口； 用于封堵所述第二插口的柔性封堵件，所述柔性封堵件封堵所述第二插口时形成 有露于所述保护罩外的预留段，所述柔性封堵件上远离所述预留段的端部固设有用于封堵 所述预埋套筒远离预埋钢筋一端的橡胶棒，在所述柔性封堵件封堵所述保护罩时所述橡胶 棒位于所述保护罩内。 可选地，所述保护罩包括直筒和固定于所述直筒端部、向远离所述直筒的一端内 径逐渐缩小的锥筒，所述锥筒可拆卸地套设于所述预埋套筒上。 可选地，所述锥筒的内壁形成有与所述预埋套筒匹配的弹性垫圈。 可选地，所述柔性封堵件为可拆卸地部分插设于所述保护罩内实现封堵的泡沫 棒，在所述柔性封堵件封堵于所述保护罩时所述泡沫棒的第一端越过所述直筒抵接于所述 锥筒的内壁、第二端露于所述保护罩外。 可选地，所述锥筒的内壁面设有粘胶，在所述泡沫棒的端部抵接于所述锥筒的内 壁时所述粘胶粘接在所述泡沫棒上。 3 CN 111549980 A 说　明　书 2/4 页 可选地，所述橡胶棒靠近所述柔性封堵件的一端形成有凸榫件，所述凸榫件嵌设 于所述柔性封堵件内。 以及，一种钢筋预埋套筒的保护方法，其中，包括以下步骤： 提供上述的钢筋预埋套筒的保护装置； 将柔性封堵件插设于保护罩内，使橡胶棒位于所述保护罩内； 将所述保护罩套设于预埋套筒上，使所述橡胶棒插设于所述预埋套筒内； 安装模板，使所述柔性封堵件外露于所述保护罩的预留段的端部抵接于所述模板 上； 直至所述模板全部安装完成后浇筑混凝土。 可选地，在实施所述步骤将柔性封堵件插设于保护罩内，使橡胶棒位于所述保护 罩内时，包括以下步骤： 将所述橡胶棒和所述柔性封堵件依次插入所述保护罩内； 利用粘胶将所述柔性封堵件位于所述保护罩内的一端与所述保护罩的内壁连接。 可选地，在实施所述步骤浇筑混凝土后，包括以下步骤： 拆除所述模板； 将所述柔性封堵件和所述橡胶棒从所述保护罩内取出。 本发明由于采用上述技术方案，使其具有以下有益效果：1、本发明利用保护罩和 半硬质泡沫棒将预埋套筒的外露端与混凝土隔绝，同时在安装模板时泡沫棒可直接顶在模 板上实现定位，后期预留洞口施工过程中泡沫棒与保护罩可有效防止空气与套筒接触，避 免套筒生锈，影响连接质量。2、在预留洞口功能使用完成时可直接从混凝土外部找到预埋 套筒的位置，同时，由于泡沫棒为半硬质材质，因此可在后期施工过程中将泡沫棒从预留口 中直接取出，直接对钢筋进行连接。3、通过设置的橡胶棒起到固定装置、连接泡沫棒、隔绝 混凝土的作用，进一步保证预埋套筒内部的空间不易受污染，避免影响后期钢筋的连接。4、 部分结构可循环使用，降低使用成本。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于 本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他 的附图。 图1示出了根据本发明实施例的钢筋预埋套筒的保护装置的示例性剖面结构示意 图。 图2示出了根据本发明实施例中保护罩的结构示意图。 图3示出了根据本发明实施例安装于预埋套筒上的使用状态结构图。 图4示出了根据本发明实施例连接钢筋后的使用状态结构图。
