技术摘要：
本发明公开了一种LED消防应急灯，其结构包括指示屏、照明设备、插头设备、电线，照明设备设有调整机构、电路板、电路板、储存盒，转动环转动的同时使转动机构对挤压机构进行向内挤压，继而转动轴从磁力板上滑到旋转板表面，对弹簧进行挤压，避免转动轴与磁力板贴合过紧  全部
背景技术：
消防灯一般采用独立的电路，避免消防应急灯断电，在高层建筑和一些特别人员 密集建筑中普遍采用，消防应急灯在发生火灾的时候，起到引导逃生人员和提供视线的作 用，且可以在消防应急灯内侧设安全绳、湿纸巾等物品，用于对逃生人员进行帮助，由于消 防灯放置在较低的为位置，更有利于紧急物品的取用，但是由于消防灯的位置过低，在发生 火灾事故的时候，人员的逃生过程中由于人员较为混乱容易使得消防灯磕碰到，造成电源 的拔开，导致消防灯的灯光熄灭，影响逃生人员的视野，且消防灯光的视线较为分散，且位 置较低，在密集的人员中容易影响逃生人群的视线。
技术实现要素：

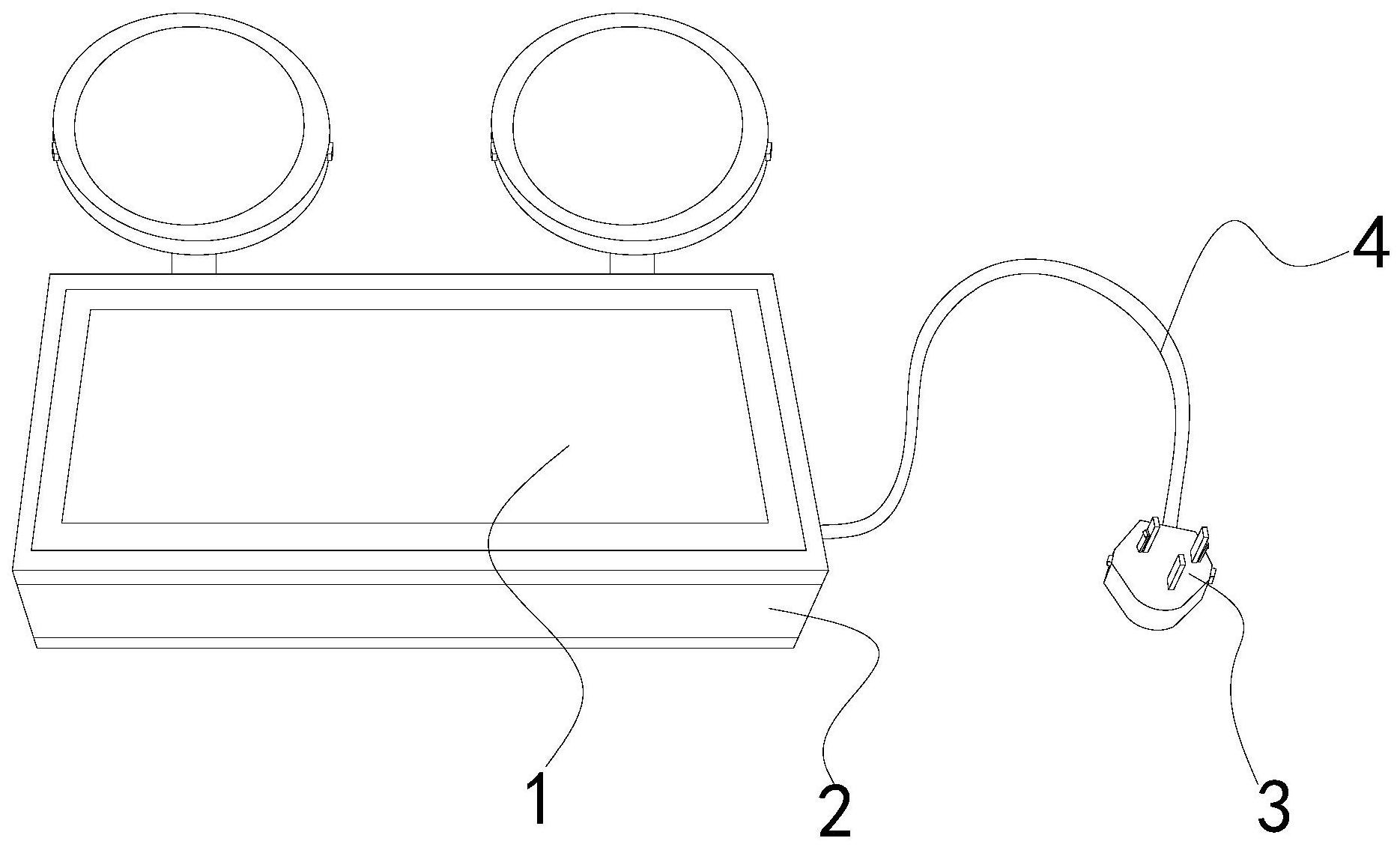

本发明通过如下的技术方案来实现：一种LED消防应急灯，其结构包括指示屏、照 明设备、插头设备、电线，所述指示屏嵌固在照明设备的表面，所述电线连接在照明设备的 内部，所述插头设备与电线为一体化结构，所述照明设备设有调整机构、电路板、固定杆、储 存盒，所述调整机构嵌固在固定杆上端，所述固定杆的下端连接在电路板上端，所述储存盒 贴合在电路板的下端，所述电路板与电线相连接，所述储存盒设有三个，均匀贴合分布。 作为本发明进一步改进，所述调整机构由活动环、挤压机构、转动机构、转动环、伸 缩弹簧块、灯光口构成，所述挤压机构贴合在转动机构的内侧，所述伸缩弹簧块的外侧嵌固 在活动环内部，所述转动环的内侧焊接在转动机构的外侧，所述灯光口的外侧贴合在伸缩 弹簧块内侧，所述活动环安装于挤压机构的内侧，所述灯光口嵌固在固定杆上端，所述挤压 机构设有八个，以灯光口为中心轴环形分布。 作为本发明进一步改进，所述转动机构设有橡胶板、弹簧、旋转板、磁力板、固定 块，所述弹簧的下端焊接在固定块表面，所述橡胶板为贴合在固定块表面，所述旋转板嵌固 在弹簧上端，所述磁力板贴合在旋转板的右端表面，且与橡胶板的左端相贴合，所述固定块 外侧焊接在转动环内侧，所述磁力板为负极磁铁，与挤压机构的外侧相吸引，所述橡胶板为 橡胶材质。 作为本发明进一步改进，所述挤压机构设有转动轴、挤压块，所述转动轴嵌固在挤 压块下端，所述挤压块内侧贴合在活动环外侧，所述转动轴为圆柱形正极磁铁，与转动机构 进行间隙配合。 作为本发明进一步改进，所述插头设备设有连接杆、卡合机构、绝缘块，所述卡合 机构位于连接杆的外侧，所述卡合机构嵌固在绝缘块内部，所述绝缘块的内部与电线相连 接，所述卡合机构设有两个，贴合在两个连接杆的外侧。 作为本发明进一步改进，所述卡合机构由伸缩杆、弹簧杆、弹力杆、卡合杆、受力 杆、转动板、限位轴构成，所述限位轴的左端嵌固在伸缩杆的下端，所述弹力杆贴合在伸缩 3 CN 111594790 A 说　明　书 2/4 页 杆的左端，所述弹力杆的右端贴合在卡合杆的左端，所述受力杆安装于卡合杆的左端下侧， 所述转动板与限位轴为一体化结构，所述弹簧杆嵌固在伸缩杆中间，所述伸缩杆贴合在连 接杆外侧，所述限位轴内部为限位弹簧，与转动板相卡合。 有益效果 与现有技术相比，本发明有益效果在于： 1、在应急灯使用前，转动环转动的同时使转动机构对挤压机构进行向内挤压，继 而转动轴从磁力板上滑到旋转板表面，对弹簧进行挤压，从橡胶板表面再次滑动到磁力板 上进行贴合，且弹簧的弹力，使转动轴能进行滑动，避免转动轴与磁力板贴合过紧而不易滑 动，橡胶板防止转动轴倒退滑动，且在滑动的同时，对挤压块内侧的活动环进行挤压，改变 伸缩弹簧块的直径大小，且伸缩弹簧块之间相互贴合，在弹簧作用力下，可进行直径的伸缩 调节，对灯光的分散进行调节，避免人群逃生时人影交错而影响视线。 2、在连接杆拔出电源松开时，按压卡合杆，对弹力杆进行作用力，带动受力杆向左 移动，在限位轴内部限位弹簧的作用力下转动板跟随受力杆向左移动，减小宽度后拔出，在 插头设备接通电源插座时，插座口对转动板进行挤压，带动受力杆向左转动，使得贴合在受 力杆上端的卡合杆对弹力杆压缩，同时伸缩杆内部的弹簧杆压缩，通过插座口后进行卡合， 避免人员的逃生过程中磕碰到消防灯导致电源的拔开，防止消防灯的灯光熄灭，避免逃生 人员的视野受到影响。 附图说明 图1为本发明一种LED消防应急灯的结构示意图。 图2为本发明一种照明设备的侧面结构示意图。 图3为本发明一种调整机构的平面结构示意图。 图4为本发明一种转动机构的平面结构示意图。 图5为本发明一种挤压机构的平面结构示意图。 图6为本发明一种插头设备的平面结构示意图。 图7为本发明一种卡合机构的侧面结构示意图。 图中：指示屏-1、照明设备-2、插头设备-3、电线-4、调整机构-21、电路板-22、固定 杆-23、储存盒-24、活动环-211、挤压机构-212、转动机构-213、转动环-214、伸缩弹簧块- 215、灯光口-216、橡胶板-a1、弹簧-a2、旋转板-a3、磁力板-a4、固定块-a5、转动轴-b1、挤压 块-b2、连接杆-31、卡合机构-32、绝缘块-33、伸缩杆-321、弹簧杆-322、弹力杆-323、卡合 杆-324、受力杆-325、转动板-326、限位轴-327。
