技术摘要：
夲发明专利公开了一种水净化消烟除尘器，它由烟道换热装置，旋流集尘装置，自动放尘装置，引風装置，烟尘过滤装置，细尘沉淀装置，供水，回收装置，电控，控制装置组成.烟道换热装置锅炉1，法兰11，紧固旋流装置法兰1.连接直管法兰12，紧固引風装置进風管法兰11，引風  全部
背景技术：
； 夲发明的目的在于克服现有枝术的不足，通过水净化消烟除尘器，从设计理念，外 形结构，除尘原理与其它除尘设备有很大的不同，我国是当今世界锅炉用量很大的国家，锅 炉是民生不可缺少的热能设备，各种锅炉，窑炉，环保要求安装烟尘净化装置.植物燃料，是 可循环能源，是能源发展方向，成夲低，问题是如何处理燃烧过程中产生烟尘。 夲发明的目的通过以下技方案来实现的；水净化消烟除尘器，它由烟道换热装置， 旋流集尘装置，自动放尘装置，引風装置，烟尘过滤装置，细尘沉淀装置，供水，回收装置，电 控，控制装置組成， 锅炉烟尘装置包括锅炉，烟道，方园接头，法兰，下花盘，软水箱进水管，阀门，外 壳，换热管，上花盘，法兰，出水管，出水管阀门，换热器是由(下花盘，外壳，换热管，上花 盘，)焊接组成焕热器，从软水箱进水管，进水到换热器内由换热管内壁的烟道髙温通过外 壁把热传到水中，由上端出水管返回软水箱供锅炉用水。 旋流集尘装置包括法兰，弯头，法兰，直管，导流板，四方箱，直管，法兰，弯头，法 兰，进风直管，法兰，旋流器，观察孔，集尘箱，集尘箱柱，旋流集尘装置弯头法兰，紧固在换 热器法兰上，连接弯头，用法兰，紧固直管，导流板组装四方箱内，旋流器组装在四方箱下 部，集尘箱柱，在集尘箱的上部位焊接。 自动放尘装置包括集尘箱，电动机，电动机皮带轮，三角皮带，蜗杆轴皮带轮，蜗 杆，蜗轮，蜗轮轴，蜗壳，前轴座，前轴承，下料斗，三叶阀，后轴承座，后轴承，电动机架，自动 放尘装置安装在集尘箱下面，电动机轴上皮带轮，传动三角皮带，传动蜗杆轴上皮带轮，蜗 壳组装传动蜗杆，蜗杆传动蜗轮，传动蜗轮轴，(蜗壳，前轴座.后轴座焊接为一体)前轴承， 4 CN 111569579 A 说　明　书 2/5 页 组装在前轴座，后轴承组装后轴座，下料斗，三叶阀，电动机架.紧固蜗壳，自动放尘按时按 量操作。 引風装置包括电动机，电动机皮带轮，三角皮带，引風机皮带轮，引風机轴座，引風 机轴，引風机进口，引風机座，引風机进风管，引風管法兰，引風机方园接头，法兰，出風管， 法兰，出風管弯头，法兰，出風直管，弯头，大小头连接管，法兰，引風装置电动机，传动皮带 轮，传动三角皮带，传动引风机轴上皮带轮，引風机轴座，引風机轴，引風机进口，引風机座， 引風机组装引風机进风管，引風管法兰，与旋流集尘装置法兰紧固，引風机出口连接方园接 头，法兰，紧固出風管，法兰，紧固出风弯头，法兰，紧固出風直管，法兰，紧固弯头，大小头连 接管，法兰，紧固烟尘过滤装置气泡管法兰。 烟尘过滤装置包括水泵进水管，阀门，滤池，下锥柱，隔板，砾石，石英沙，滤料，上 锥斗，气泡管，法兰，入人孔，排水井，排污管，抽泥支管，球阀，法兰，反应槽气管，抽泥管法 兰，抽泥弯管，抽气管，定时装置，滤池抽泥管，補助管，抽泥调节器，(滤池，下锥柱，上锥斗， 泡气管，法兰，入人孔，焊接为滤池体)隔扳，投放砾石，一层石英沙，一层滤料，上锥斗，安装 气泡管，法兰，紧固引風装置出管法兰，入人孔组装在滤池体上，排水井，排污管，抽泥支管， 球阀，法兰，反应槽气管，反应池抽泥管法兰，反应池抽泥弯管，抽气管，定时装置，滤池抽泥 管安装在滤池内，以上部件连接在一起投蕠离汁到滤池内分离烟尘由真空定时自动抽出。 细尘沉淀装置包括沉淀连接口，抽泥管，球阀，排泥管，排水管，球阀，出水阀，出水 管，反应槽，排气管法兰，排气管，上锥斗，入人孔，滤料，砾石，隔板，下锥斗，沉淀池，反应 板，折板，(沉淀连接口，反应槽，排气管法兰，排气管，上锥斗，入人孔，下锥斗，沉淀池，反应 板，折扳，)焊接为主体，烟尘沉淀处理后的微粒通过沉淀连接口，进入下锥斗，隔板，砾石， 滤料，沉淀池，反应板，拆扳，细尘通过反应槽，清水从出水管，出水阀，进入供水，回收装置 水池，细尘的汚水通过抽泥管，球阀，排泥管，排水管，球阀，排入供水，回水过滤网处理，回 清水进池。 供水，回收装置包括电动机，水泵，出水管，进水管，水池，回水过滤网，沉淀装置排 出烟尘水通过回水过滤网，处理后流入到水池，由电动机，传动水泵由进水管，抽出水池，由 水泵出水管，泵入烟尘过滤装置进水管，与泡气管，抽出烟尘碰撞烟尘负水进入滤池，过滤 掉烟尘中氧化硫，氧化氮及有害气体。 电控，控制装置由控制柜，控制自动放尘装置电动机，开，关，停，控制柜控制引風 机，电动机，开，关，停，控制柜，供制供水，回收装置水泵电动机，开，关，停。 发明的优奌在于； (1)水净化消烟除尘器是从设计的理念，结构，除尘原理都有很大的不同，烟道换 热装置把锅炉尾气用软水箱的冷水用热交换方式把排出热能充分利用，排出温度降低60/ 70度降低了生产成夲。 (2)水净化消烟除尘器根据不同太小的锅炉排烟情况决定各部位的大小，旋流集 尘是通过导向旋流粗粒烟尘被旋入集尘箱，细粒由引凤机把微粒引入滤池，回收的烟尘是 做复合肥很好原料。 (3)水净化消烟除尘器，是静电除尘，布袋除尘，螺旋除尘都有一定的不足，水净化 除尘器补充了缺陷，它由换热，施风，泡气，浸泡，分离，烟尘利用上述措施来完成除尘的目 标。 5 CN 111569579 A 说　明　书 3/5 页 (4)水净化消烟尘器细尘沉淀，是由引風机把细尘引入沉淀池，泡气与水碰撞气尘 带水进入过滤池通过砾石，石英沙过滤，滤料分解，烟尘中氧化氮，硫滤料分解，细尘在滤池 一定量后，自动抽泥装置真空把细尘抽出处理，蒸气由烟囱排出。 附图说明； 图1；为水净化消烟除尘器结构图， 图2为烟道换热装置结构图，包括锅炉1，烟道2，方园接头3，法兰4，下花盘5，进水 管  6，阀门7，外壳8，换热管9，上花盘10，法兰11，出水管12，出水阀门13。 图3为旋流集尘装置结构图，包括法兰1，弯头2，法兰3，直管4，导流板5，四方箱6， 直管7，法兰8，弯头9，法兰10，直管11，法兰12，旋流器13，观察孔14，集尘箱15，集尘箱柱16。 图4为自动放尘装置结构图，包括集尘箱1，电动机2，电动机皮带轮3，三角皮带4， 蜗杆轴皮帶轮5，蜗杆6，蜗轮7，蜗轮轴8，蜗壳9，前轴座10，前轴承11，下料斗12，三叶阀，13， 后轴座14，后轴承15，电动机架16。 图5为引風装置结构图，包括电动机1，电动机皮带轮2，三角皮带3，引風机皮带轮 4，轴座5，引風机轴6，引風机进口7，引風机座8，引風机9，引風机进風管10，进風管法兰11， 引風机出口方园接头12，法兰13，引風机出風管14，法兰15，出風管弯头16，法兰17，出風直 管18，法兰19，弯头20，大小头连接管21，法兰22。 图6为烟尘过滤装置结构图，包括水泵进水管1，阀门2，滤池3，下锥柱4，隔板5，砾 石  6，石英沙7，滤料8，上锥斗9，气泡管10，法兰11，入人孔12，排水井13，排水管14，抽泥支 管  15，球阀16，法兰17，反应槽气管18，反应池抽泥管法兰19，反应池抽泥管20，抽气管21， 定时装置22，滤池抽泥管23，補助管24，抽泥调节器25。 图7为细尘沉淀装置结构图，包括沉淀连接口1，抽泥管2，球阀3，排泥管4，排水管 5，球阀6，出水阀7，出水管8，反应槽9，排气法兰10，悱气管11，沉淀上锥斗12，入人孔13，滤 料14，砾石15，隔板16，下锥斗17，沉淀池18，反应板19，折扳20。 图8为供水，回收装置结构图，包括电动机1，水泵2，出水管3，进水管4，水池5，回水 过滤网6。 电控，控制装置包括控制柜1，控制自动放尘装置电动机2，开，关，停，控制柜1，控 制引風装置电动机1，开，关，停，控制柜1，控制供水，回收装置电动机1，开，关，停。
技术实现要素：

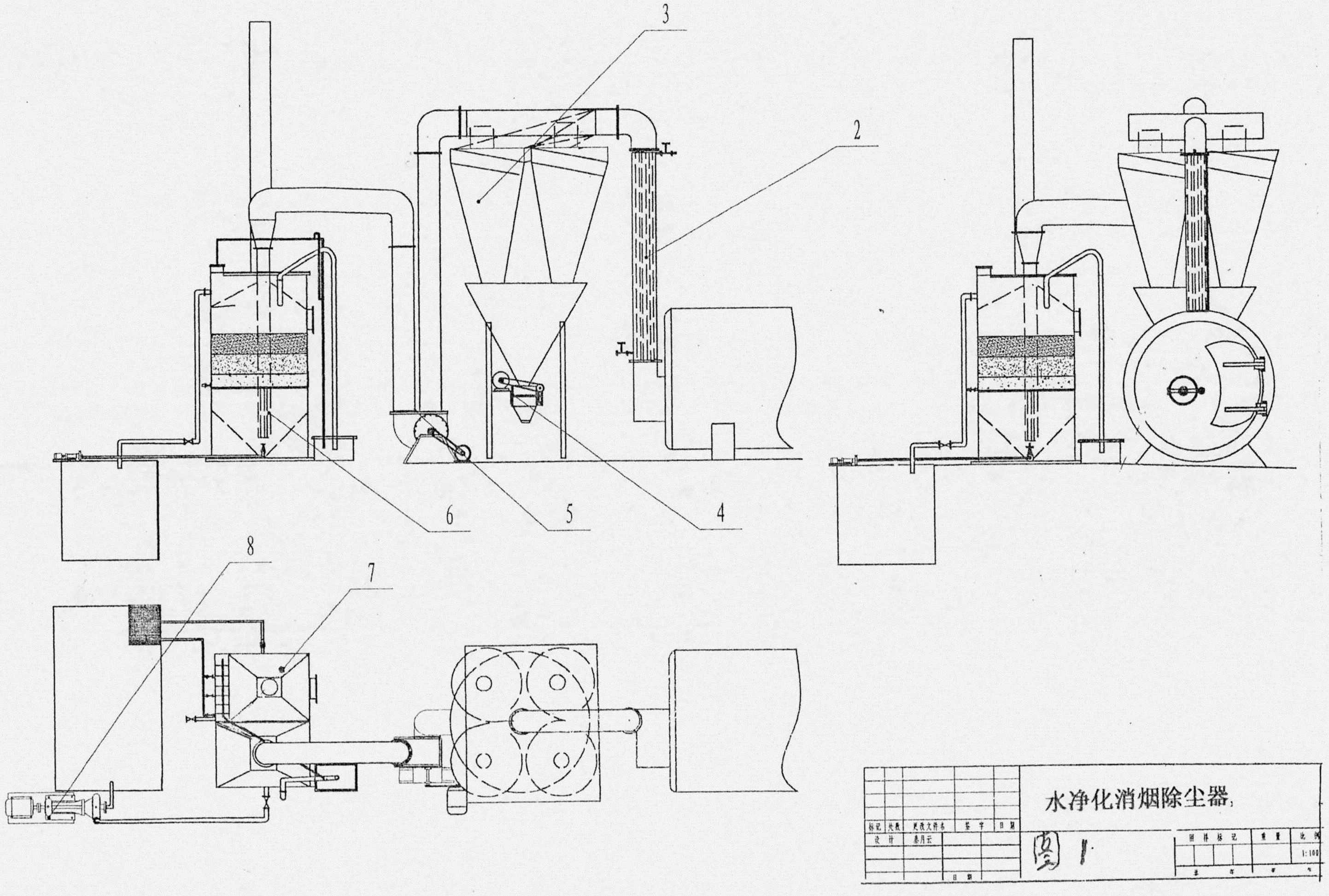

； 下面结合附图进一歩描述夲发明枝术方案；如图1，水净化消烟除器结构图，它由 图2，烟道换热装置，图3，旋流集尘装置，图4，自动放尘装置，图5，引風装置，图6，烟尘过滤 装置，图  7，细尘沉淀装置，图8，供水，回收装置，电控，控制装置组成。 图2，烟道换热装置包括锅炉1，烟道2，方园接头3，法兰4，下花盘5进水管6，阀门7， 换热器外壳8，换热管9.上花盘10，法兰11，出水管12，阀门13，(下花盘，5，外壳8，换热管  9， 上花盘10，)焊接为一体组成换热器，从软水箱供水，由进水管6，阀门7，控制进水到换热器 中，换热管9，烟道的髙温通过管壁把热能传到水中由出水管12，阀门13，控制返囬软水箱供 锅炉用水，通过热交换提髙供水温度减少热损失。 图3，旋流集尘装置包括法兰1，弯头2，法兰3，直管4，导流板5，四方箱6，直管7，法 6 CN 111569579 A 说　明　书 4/5 页 兰8，弯头9，法兰10，进風直管11，法兰12，旋流器13，覌参孔14，集尘箱15，集尘箱柱16.旋流 集尘装置弯头法兰1，組装在烟道换热装置的法兰11，紧固法兰1，弯头2，法兰3，紧固直管  5，焊接在四方箱6，导流板5，组装在四方箱内，旋流器13，组装在四方箱下部，旋流器下部连 接在集尘箱15，集尘箱支柱16，焊接在集尘箱上部。 图4，自动放尘装置包括集尘箱1，电动机2，电机皮带轮3三角皮带4，蜗杆轴皮带轮 5，蜗杆6，蜗轮7，蜗轮轴8，蜗壳9，前轴座10，前轴承11，下料斗12，三叶阀13，后轴座14，后軸 承15，电动机架16，自动放尘装置安装在集尘箱1，下面，电动机2，传动电机轴上皮带轮3，传 动三角皮带4，传动蜗杆轴上皮带轮5，传动蜗杆6，蜗杆传动蜗轮7，传动蜗轮轴8，(锅壳9，前 轴承座10，前轴承11，组装在前轴承座10，后轴承15，组装在后轴座14，焊接为蜗壳体)，下料 斗12，三叶阀13，电动机架16，紧固在蜗壳9，运行时自动按量放尘。 图5，引風装置包括电动机1，电机皮带轮2，三角皮带3，風机皮带轮4，轴座5，風机 轴6，風机进口7，風机座8，引風机9，引風机进風直管10，进風管法兰11，引風机出口方园接 头12，法兰13，引風机出風管14，法兰15，出風管弯头16，法兰17，出風直管18，法兰19，弯头 20，大小头连接管21，法兰22，电动机1，传动电动机轴上皮带轮2，传动三角皮带3，传动风机 皮带轮4，轴座5，风机轴6，風机进口7，引風机9安装在風机座8，引風机直管10进風管法兰  11，紧固旋流集尘装置直管法兰12，引風机把细微粒烟尘从引風机出口方园接头12，紧固法 兰13，连接引風机出風管14，法兰15，紧固出風管弯头16，法兰17，紧固出風直管18，法兰19， 紧固弯头20，大小头连接管21，法兰22，紧固图6，烟尘过滤装置泡气管法兰11。 图6，烟尘过滤装置包括进水管1，阀门2，滤池3，下堆柱4，隔扳5.砾石6，石英沙7， 滤料8，上锥斗9，气泡管10，法兰11，入人孔，12，排水井13，排水管14，抽泥支管15，球阀16， 法兰17，反应槽气管18，反应池抽泥法兰19，反应池抽泥弯管20，抽气管21，定时装置22，滤 池抽泥管23，補助管24，抽泥调节25，(滤池3，下锥柱4，上锥斗，气泡管10，法兰11，入人孔  12，)焊接为滤池体，水泵进水管1，连接阀门2，安装在滤池3，下锥柱4，上面組装隔坂5，投放 砾石6，一层石英沙7，一层谑料8，安装上锥斗9，气泡管10，法兰11，紧固在引風装置出風管 法兰22，入人孔14，组装在滤池体上，排水井13，排污管14，抽泥支管15，球阀16，法兰17，反 应槽气管18，反应池抽泥法兰19，反应池抽泥弯管20，抽气管21，定时装置22，滤池抽泥管  23，安装在滤池内，以上部件连接在一起投蕠离计到滤池分离烟尘由真空定时自动抽出。 图7，细尘沉淀装置包括沉淀连接口1，抽泥管2，球阀3.排污管4，排水管5，球阀6， 出水阀7，出水管8，反应槽9，排气法兰10，排气管11，上锥斗12，入人孔13，滤料，14，石英沙 15，隔扳16，下锥斗17，沉淀池18，反应板19，折板，(沉淀连接口1，反应槽9，排气管10，排气 管法兰11，上锥斗12，入人孔13，下锥斗17，沉淀池18，反应扳19，折扳，)焊接为主体，烟尘沉 淀处理后的微粒通过沉淀连接口1，进入下锥斗17，隔板16，石英沙15，滤料14，沉淀池18，反 应扳19，析板20，反应槽9，清水从出水管8，出水阀7，排入供水，回收装置水池5，细尘沉淀污 水通过排污管4，排水管5，球阀6，排入供水，回收装置回水滤网6，处理。 图8，供水，回收装置包括电动机1，水泵2水泵出水管3，水泵进管4，水池5，回水过 滤网6，细尘沉淀装置排出烟尘水通过回水滤网6，处理后流回水池，由电动机1，传动水泵2， 进水管3，抽出水池5，的水由水泵出水管3，泵入烟尘过滤装置进水管1，与泡气管10，烟尘碰 撞烟尘负水进入滤池的滤料，过滤氧化硫，氧化氮及有害气体。 电控，控制装置由控制柜1，控制自动放尘装置电动机2，开，关，停，控制柜1，控制 7 CN 111569579 A 说　明　书 5/5 页 引風装置电动机1，开，关，停，控制柜1，控制供水，回收装置水泵电动机1，开，关，停。 8 CN 111569579 A 说　明　书　附　图 1/8 页 图1 9 CN 111569579 A 说　明　书　附　图 2/8 页 图2 10 CN 111569579 A 说　明　书　附　图 3/8 页 图3 11 CN 111569579 A 说　明　书　附　图 4/8 页 图4 12 CN 111569579 A 说　明　书　附　图 5/8 页 图5 13 CN 111569579 A 说　明　书　附　图 6/8 页 图6 14 CN 111569579 A 说　明　书　附　图 7/8 页 图7 15 CN 111569579 A 说　明　书　附　图 8/8 页 图8 16
