技术摘要：
本发明适用于医疗设备技术领域，提供一种呼吸音及肺部呼吸功能监测的电子听诊器及系统，所述听诊器包括壳体、卡环、压电薄膜传感器、隔板、配重块、电路板和充电电池，所述系统包括电子听诊器、医用蓝牙耳机，还包括上位机，使用时，医生只用佩戴上与听诊器连接的医用  全部
背景技术：
2020年全球新型冠状病毒流行感染趋势下，新冠病毒以肺部浸润为特征，为有效 救新冠患者，提高诊疗手段尤其呼吸音及肺部呼吸功能监测显得尤为必要。现有听诊器通 过连接管连接，听诊准确度不高，而且不能实时监听，使用范围有限。而专业的心肺监听设 备成本高，不利于产品普及。
技术实现要素：

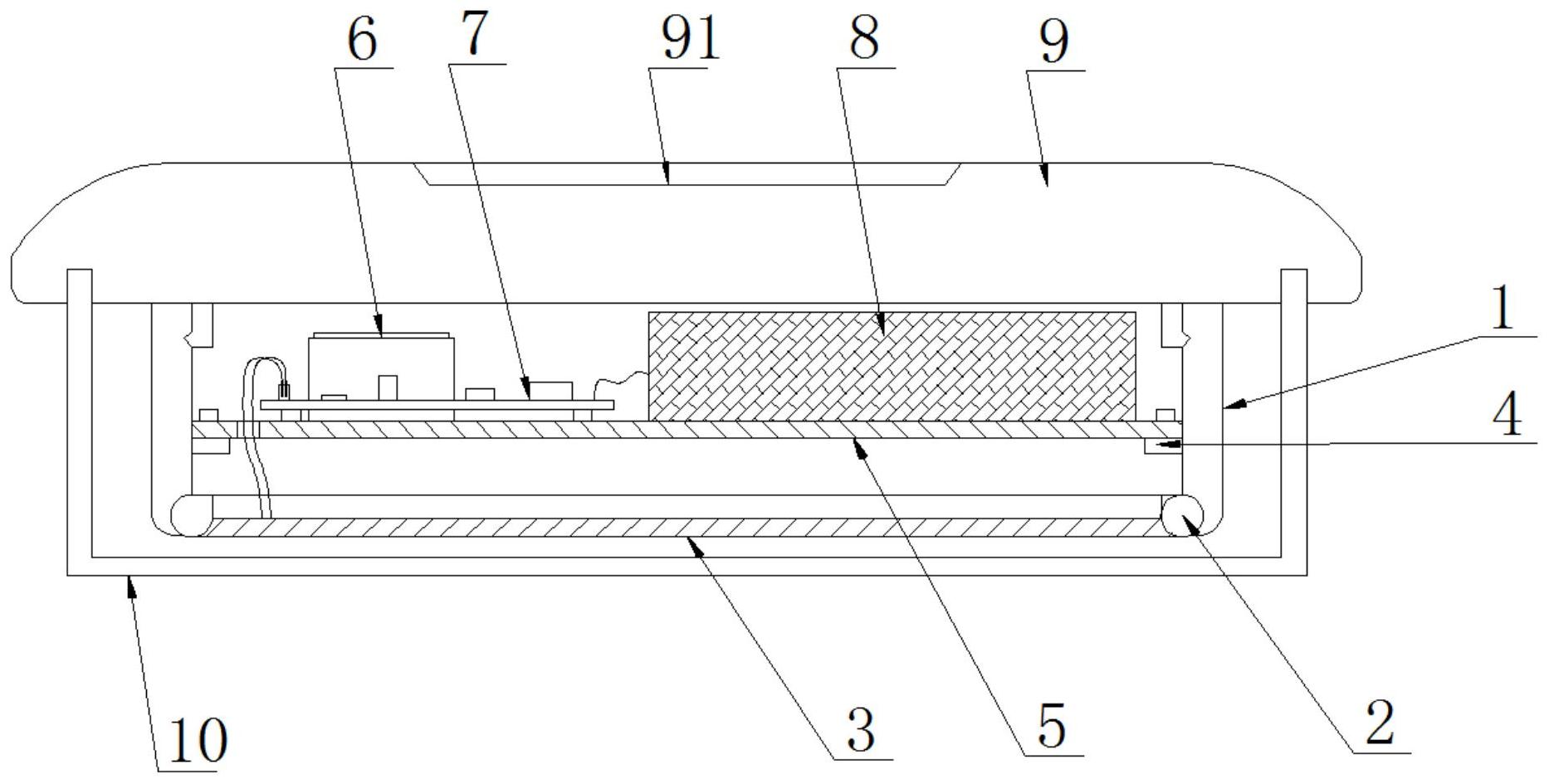

鉴于上述问题，本发明的目的在于提供一种呼吸音及肺部呼吸功能监测的电子听 诊器及系统，旨在解决上述问题。 本发明采用如下技术方案： 所述呼吸音及肺部呼吸功能监测的电子听诊器包括壳体，所述壳体底部卡入有卡 环，所述卡环上布置有封装好的压电薄膜传感器，所述壳体内设有一圈挡环，所述挡环上安 装有隔板，所述隔板上固定有配重块、电路板和充电电池，所述配重块、电路板和充电电池 的整体重心位于隔板中心位置，所述电路板内置有蓝牙模块，所述壳体顶部扣合有顶盖，所 述顶盖中心设有显示屏，所述压电薄膜传感器、显示屏、充电电池均连接至所述电路板。 进一步的，所述隔板靠近电路板一侧开有线孔，所述电路板上有脚座，所述压电薄 膜传感器的连接导线末端有插脚，且插脚穿过所述线孔后插入至所述脚座。 进一步的，所述电路板还包括顺次连接的前置放大电路、滤波放大电路、AD转换电 路、中央处理器、DA转换电路、二级放大电路，所述脚座连接至所述前置放大电路，所述蓝牙 模块连接至所述二级放大电路，所述显示屏连接至所述中央处理器。 进一步的，所述呼吸音及肺部呼吸功能监测的电子听诊器还包括保护壳，所述保 护壳拧入所述顶盖底面。 另一方面，所述电子听诊系统包括所述电子听诊器，还包括医用蓝牙耳机，所述医 用蓝牙耳机与所述电子听诊器蓝牙连接。 进一步的，所述电子听诊系统还包括上位机，所述电路板还包括数据接口，通过所 述数据接口所述电子听诊器与所述上位机连接，所述上位机包括顺次连接的数据接收模 块、机器学习模块、比较模块和告警模块。 本发明的有益效果是：本发明提供的电子听诊器结构小巧，各部分可拆卸，并采用 了压电薄膜传感器，压电薄膜材料相对于传统的压电陶瓷、石英等压电材料，具有压电系数 高、柔性好、耐腐蚀、频率响应范围宽，使得听诊器的数据采集更准确，使用时，医生只用佩 戴上与听诊器连接的医用蓝牙耳机，将电子听诊器的底面贴于待听诊部位，可以实现长时 间连续监听，另外辅助使用上位机，可以对采集数据进行监控，当超出阈值时给出告警提 3 CN 111544031 A 说　明　书 2/3 页 示，本产品成本低，有利于产品普及。 附图说明 图1是本发明实施例提供的电子听诊器的结构图； 图2是电路板的原理图； 图3是图1的局部放大图； 图4是电子听诊系统的原理图。
